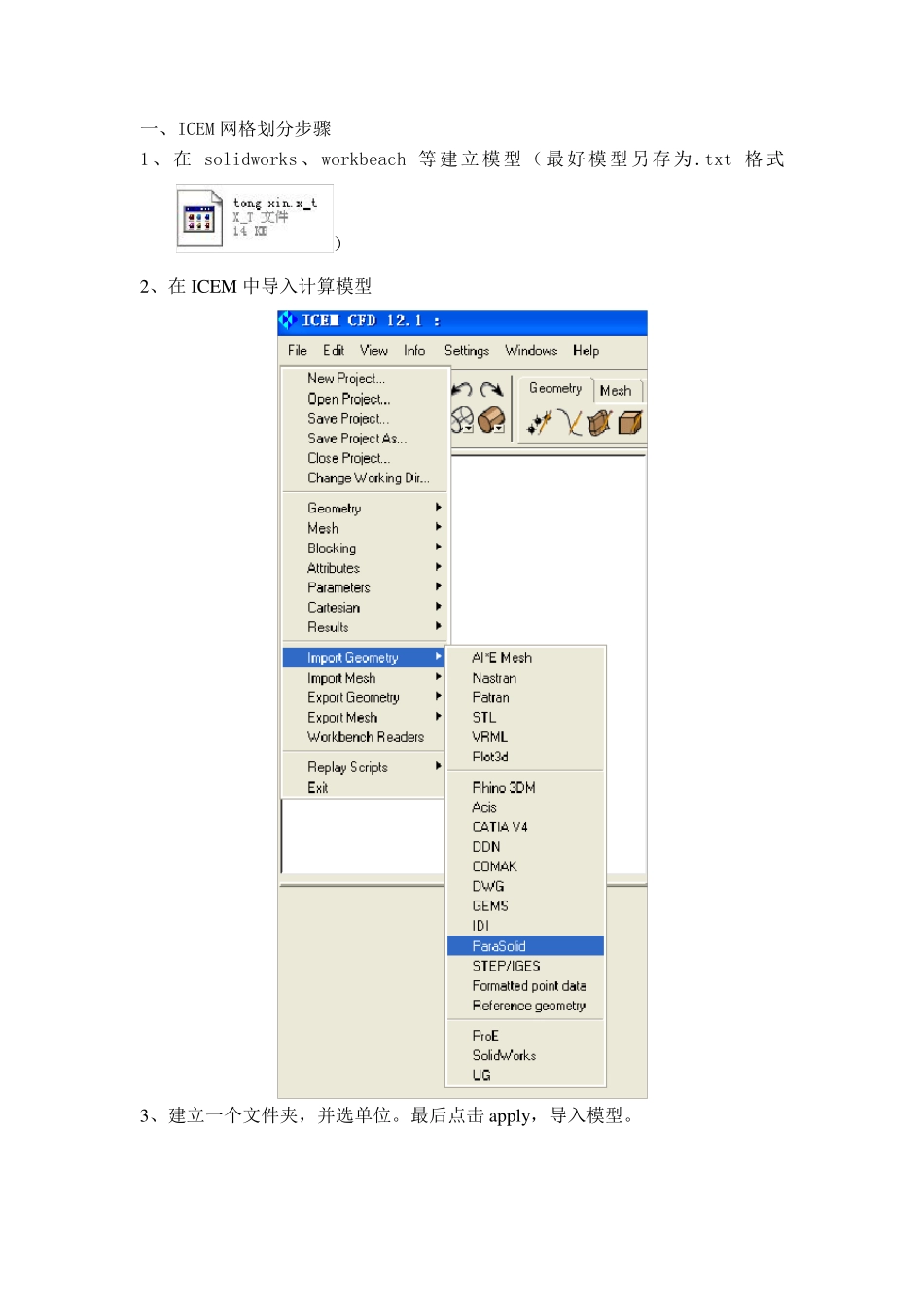

一、ICEM 网格划分步骤 1、在 solidworks 、workbeach 等建立模型（最好模型另存为 .txt 格式） 2、在 ICEM 中导入计算模型 3、建立一个文件夹，并选单位。最后点击 ap p ly ，导入模型。 4、修复公差 默认参数，点击 Ap p ly 。 5、生成 BODY。首先点击该按钮后，用鼠标左键点击模型，在不同的点上点击模型两次，然后点鼠标的中键。最后单击 Ap p ly 。 6、指定 inlet、outlet、w all-inner、w all-outer 。选面的时候一定要选完所对应的线。 7.file-GM-sav e GM as （保存到自己所见的文件夹里面） 8.mess mess 尺寸大小，max element(根据模型大小设置) 9.生成mesh compu ter mesh。 10.用三菱柱网格细化边界特征,点击 Prism 点击 WALL 设置Hight ratio 1.3 nu mlay er 5(表示增长率 1.3 一共五层边界层) 视具体情况而定 11.编辑 mesh --平滑 mesh--UP TO MESH -0.4 12、检查 mesh ，出现下面对话框后点击 Yes，删掉多余的不相关的线。 12.file sav e project as 13.ou t --select solv er--写出文件 最后生成如下文件。
