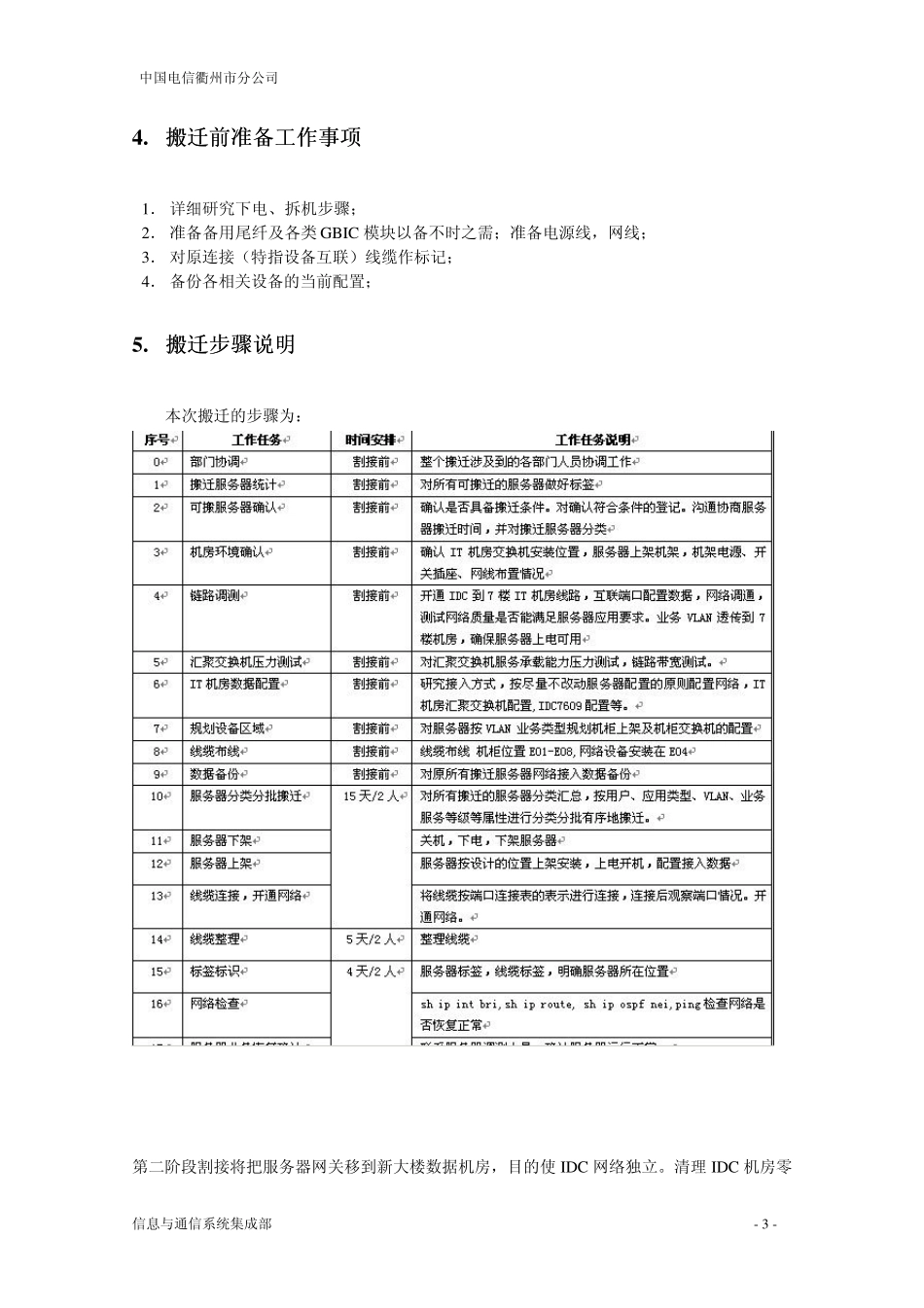

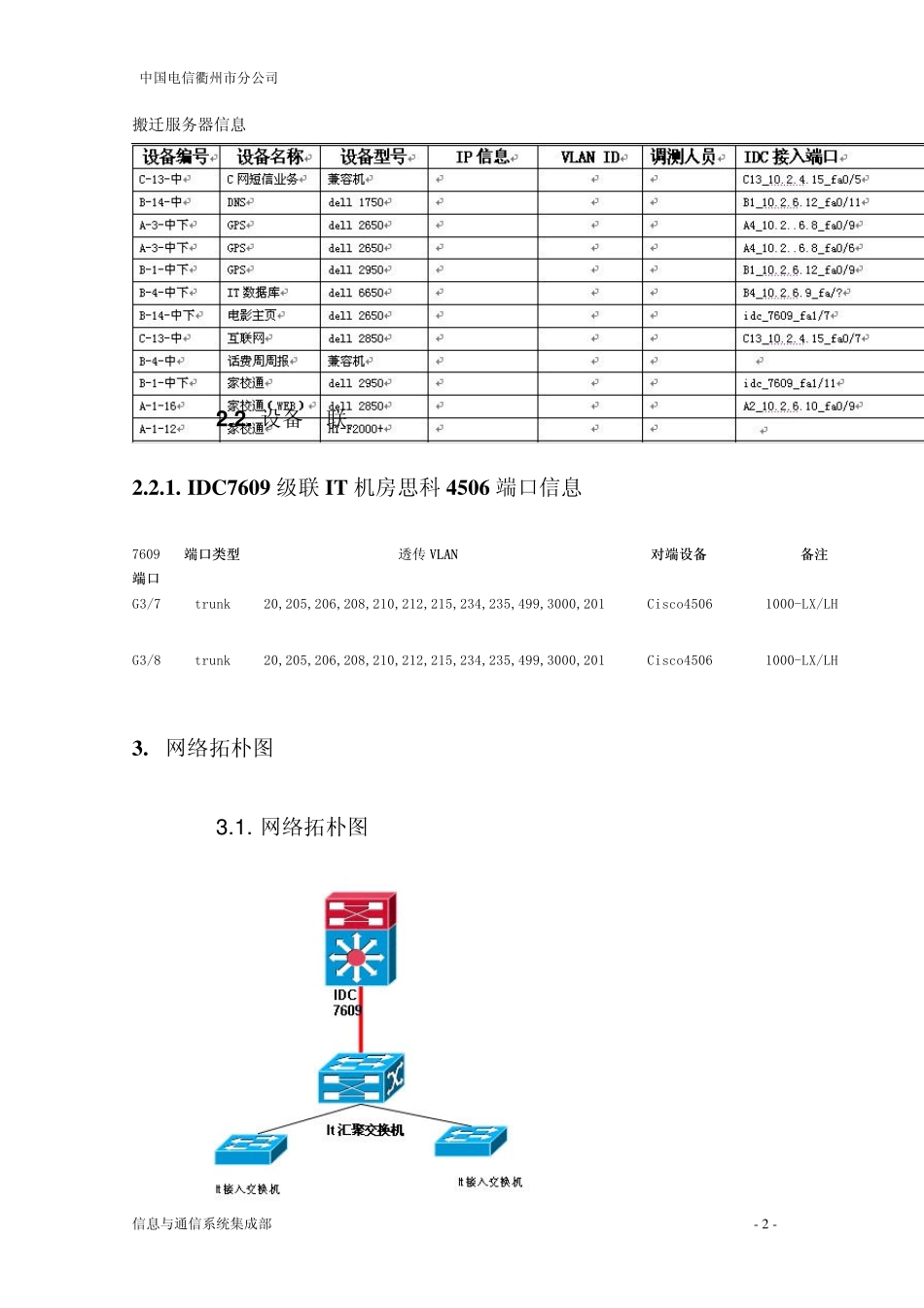

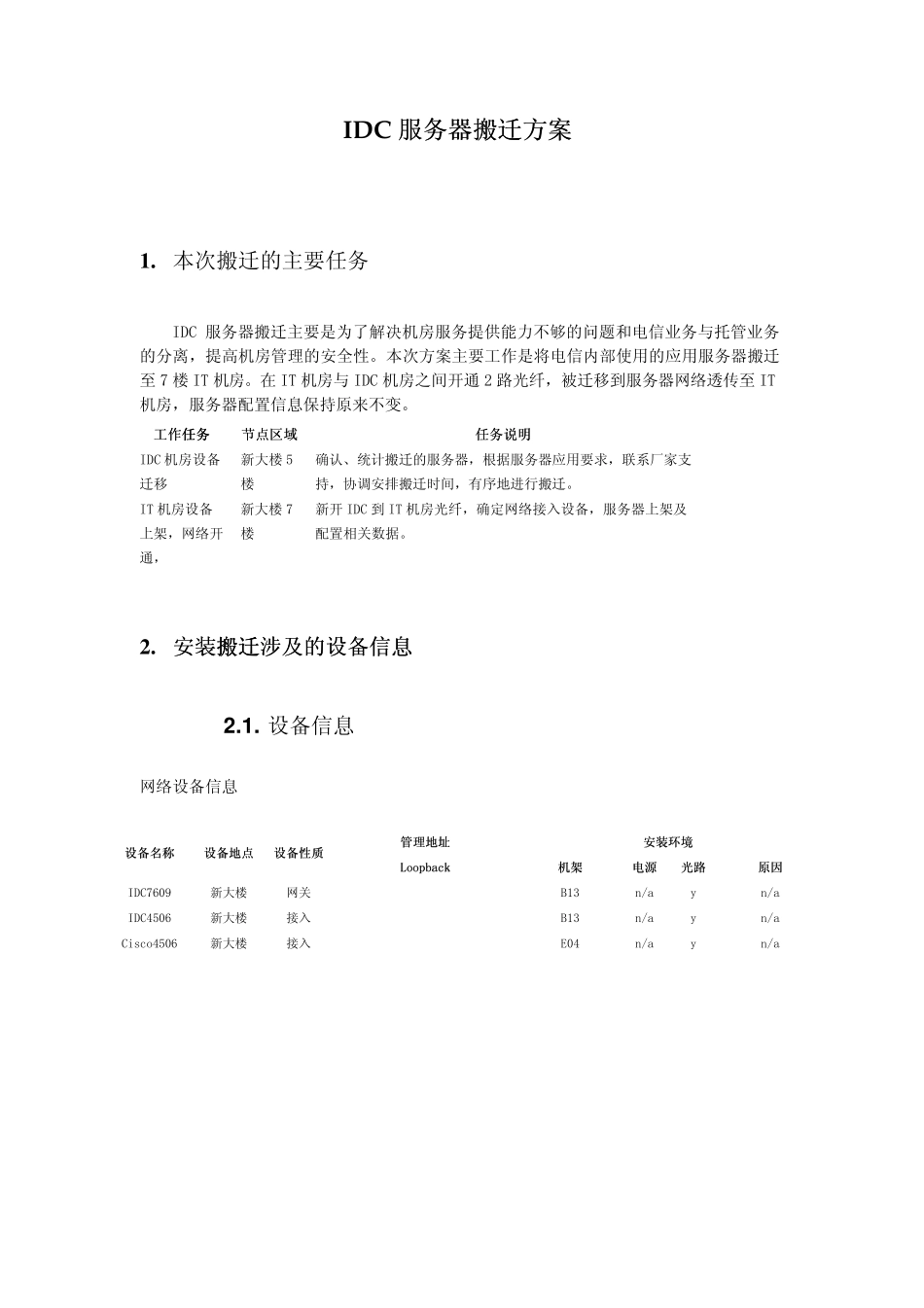

IDC 服务器搬迁服务器搬迁方案方案 1. 本次搬迁的主要任务 IDC 服务器搬迁主要是为了解决机房服务提供能力不够的问题和电信业务与托管业务的分离，提高机房管理的安全性。本次方案主要工作是将电信内部使用的应用服务器搬迁至7 楼IT 机房。在IT 机房与IDC 机房之间开通2 路光纤，被迁移到服务器网络透传至IT机房，服务器配置信息保持原来不变。 工作工作任务任务任务 节点区域节点区域 任务说明任务说明 IDC 机房设备迁移 新大楼5楼 确认、统计搬迁的服务器，根据服务器应用要求，联系厂家支持，协调安排搬迁时间，有序地进行搬迁。 IT 机房设备上架，网络开通， 新大楼7楼 新开IDC 到IT 机房光纤，确定网络接入设备，服务器上架及配置相关数据。 2. 安装安装搬迁搬迁搬迁涉及的设备信息涉及的设备信息 2 .1 . 设备信息 网络设备信息 管理地址管理地址 安装环境安装环境 设备名称设备名称 设备地点设备地点 设备性质设备性质 LoopbackLoopback 机架机架 电源电源 光路光路 原因原因 IDC7609 新大楼 网关 B13 n/a y n/a IDC4506 新大楼 接入 B13 n/a y n/a Cisco4506 新大楼 接入 E04 n/a y n/a 中国电信衢州市分公司 信息与通信系统集成部 - 2 - 搬迁服务器信息 2 .2 . 设备互联情况 2.2.1. IDC7609 级联 IT 机房思科 4506 端口信息 7609端口端口 端口类型端口类型 透传 VLANVLAN 对端设备对端设备 备注备注 G3/7 trunk 20,205,206,208,210,212,215,234,235,499,3000,201 Cisco4506 1000-LX/LH G3/8 trunk 20,205,206,208,210,212,215,234,235,499,3000,201 Cisco4506 1000-LX/LH 3. 网络拓朴图 3 .1 . 网络拓朴图 中国电信衢州市分公司 信息与通信系统集成部 - 3 - 4. 搬迁搬迁前准备工作事项前准备工作事项 1． 详细研究下电、拆机步骤； 2． 准备备用尾纤及各类 GBIC 模块以备不时之需；准备电源线，网线； 3． 对原连接（特指设备互联）线缆作标记； 4． 备份各相关设备的当前配置； 5. 搬迁搬迁步骤说明步骤说明 本次搬迁的步骤为： 第二阶段割接将把服务器网关移到新大楼数据机房，目的使 IDC 网络独立。清理 IDC 机房零 中国电信衢州市分公司 信息与通信系统集成部 - 4 - 散机柜上的服务器合并工作。 6. 搬迁工作现场照片 搬迁前，认真核对需要搬迁的服务器，并核对服务器使用责任人。 新机房网...
