iFIX技术总结

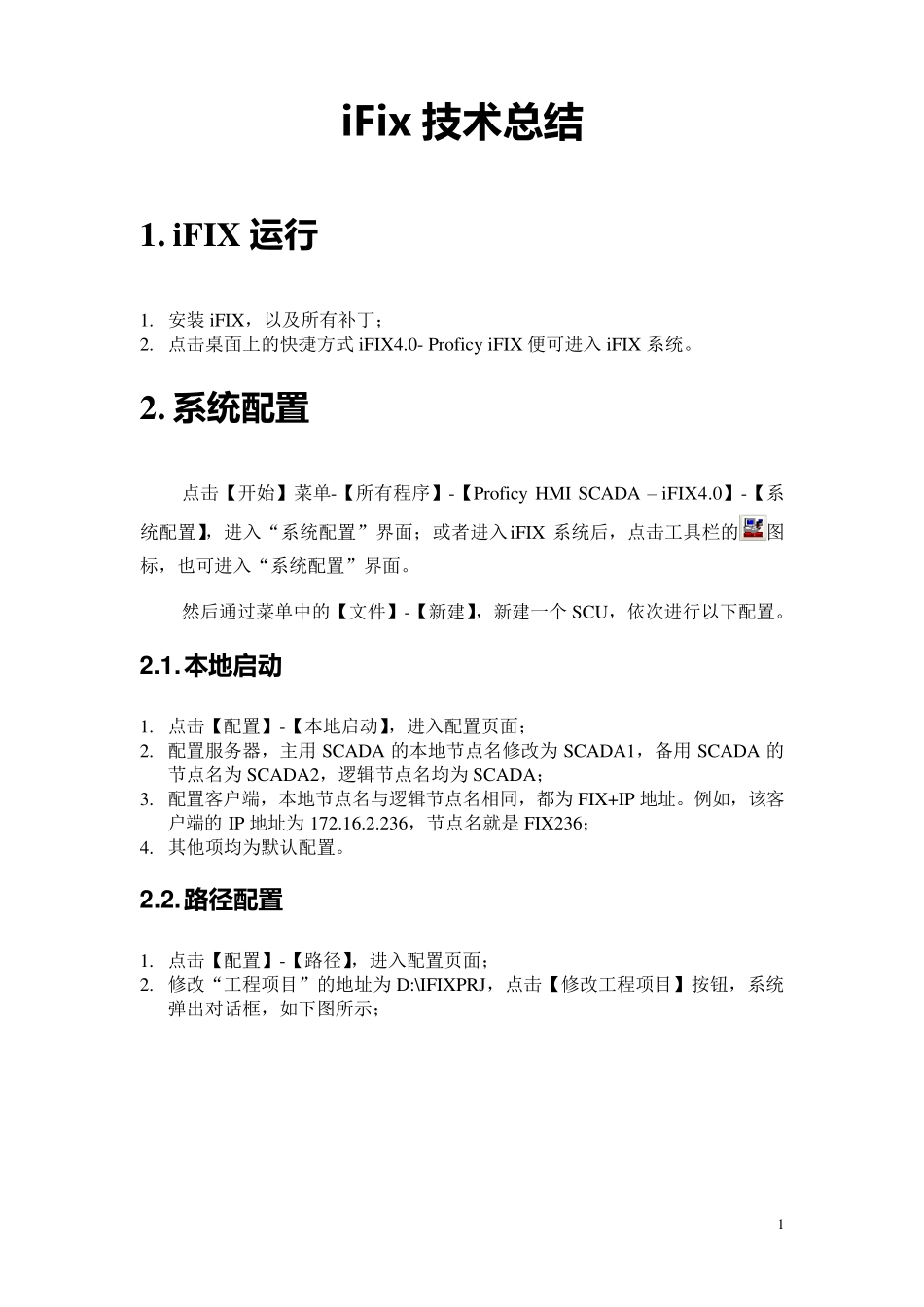

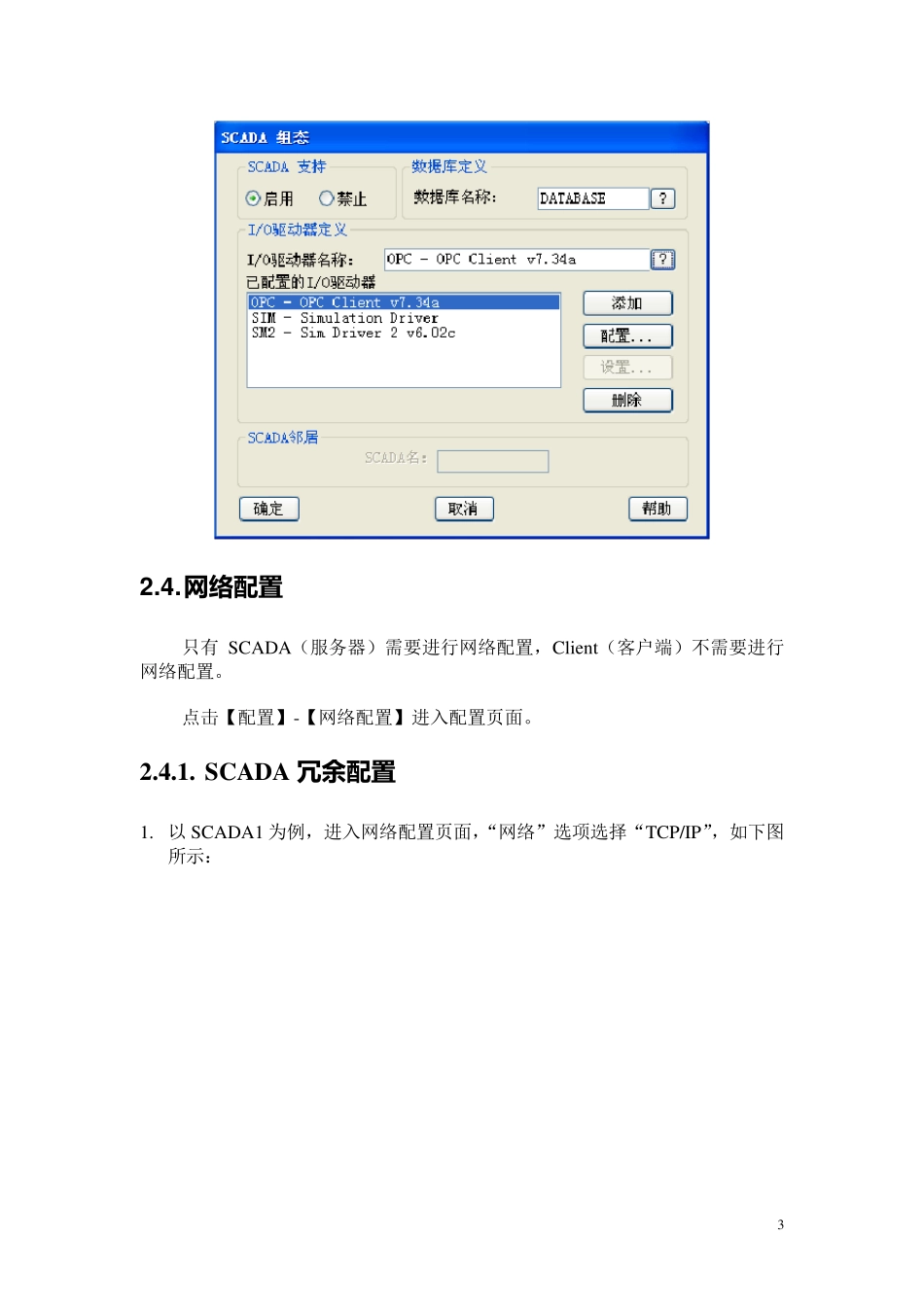

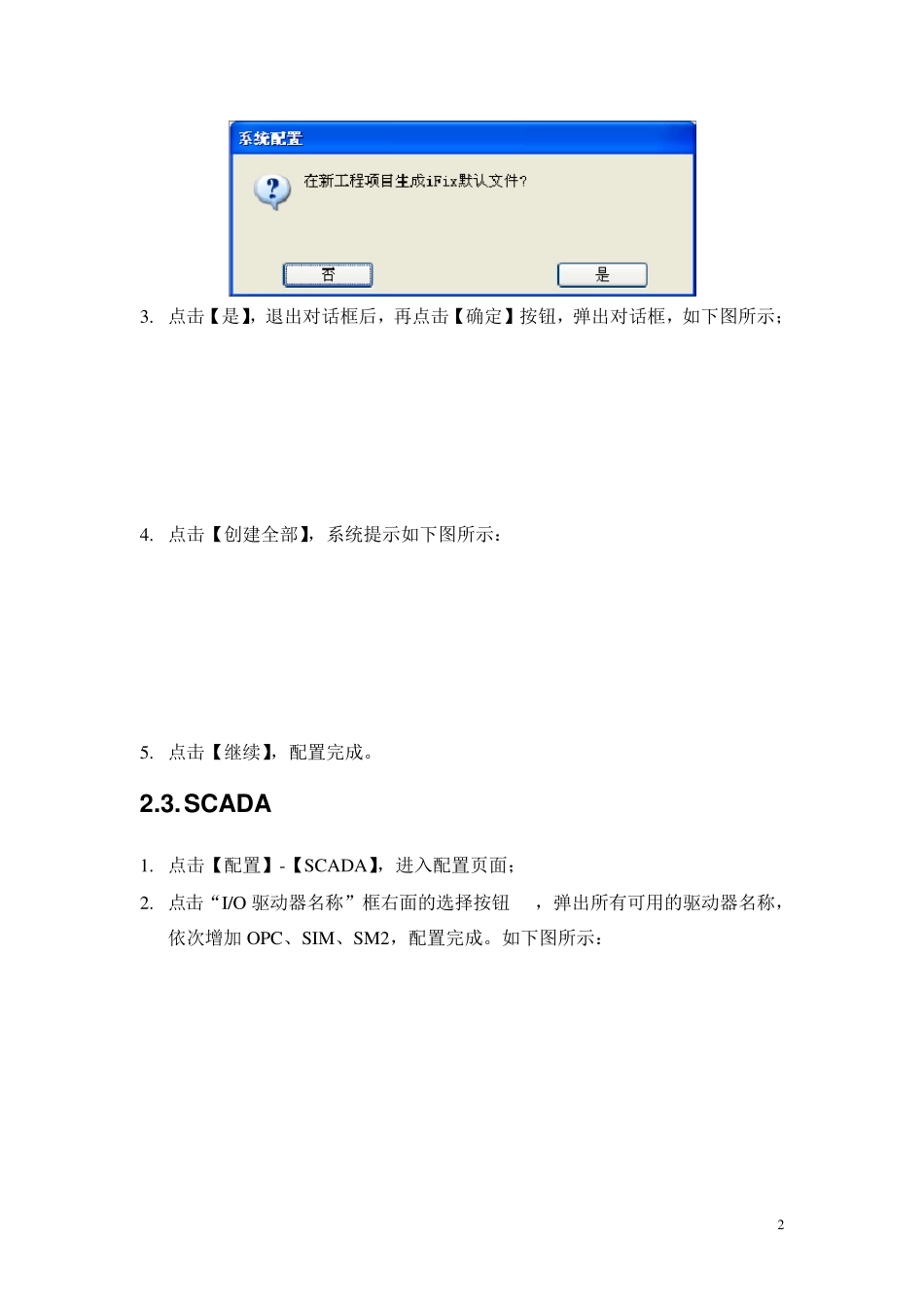

1 iFix 技 术 总 结 1. iFIX 运 行 1. 安装iFIX，以及所有补丁； 2. 点击桌面上的快捷方式iFIX4.0- Proficy iFIX 便可进入iFIX 系统。 2. 系 统 配 置 点击【开始】菜单-【所有程序】-【Proficy HMI SCADA – iFIX4.0】-【系统配置】，进入“系统配置”界面；或者进入iFIX 系统后，点击工具栏的图标，也可进入“系统配置”界面。 然后通过菜单中的【文件】-【新建】，新建一个 SCU，依次进行以下配置。 2 .1 . 本 地 启 动 1. 点击【配置】-【本地启动】，进入配置页面； 2. 配置服务器，主用 SCADA 的本地节点名修改为 SCADA1，备用 SCADA 的节点名为 SCADA2，逻辑节点名均为 SCADA； 3. 配置客户端，本地节点名与逻辑节点名相同，都为 FIX+IP 地址。例如，该客户端的IP 地址为 172.16.2.236，节点名就是 FIX236； 4. 其他项均为默认配置。 2 .2 . 路径配 置 1. 点击【配置】-【路径】，进入配置页面； 2. 修改“工程项目”的地址为 D:\IFIXPRJ，点击【修改工程项目】按钮，系统弹出对话框，如下图所示； 2 3. 点击【是】，退出对话框后，再点击【确定】按钮，弹出对话框，如下图所示； 4. 点击【创建全部】，系统提示如下图所示： 5. 点击【继续】，配置完成。 2.3. SCADA 1. 点击【配置】-【SCADA】，进入配置页面； 2. 点击“I/O 驱动器名称”框右面的选择按钮，弹出所有可用的驱动器名称，依次增加 OPC、SIM、SM2，配置完成。如下图所示： 3 2 .4 . 网 络 配 置 只有SCADA（服务器）需要进行网络配置，Client（客户端）不需要进行网络配置。 点击【配置】-【网络配置】进入配置页面。 2.4.1. SCADA 冗 余 配 置 1. 以SCADA1 为例，进入网络配置页面，“网络”选项选择“TCP/IP”，如下图所示： 4 2. 在“远程节点名”项中输入“SCADA”，点击【添加】按钮，将“SCADA”添加到“配置远程节点：”项下面的框中，然后点击【配置】按钮，进入远程节点配置页面； 3. 选择“启用逻辑节点名” ，在“主节点”项中输入“SCADA1”，在“备节点”中输入“SCADA2”，如下图所示： 4. 点击【确定】按钮，返回“网络配置”页面，可看到 SCADA 节点已经配置成冗余节点，点击【确定】按钮，添加成功； 5 5. 此外，还需要在hosts（C:\WINDOWS\sy stem32\driv ers\etc）文件中做相应的配置。例如：SCADA1 的IP 地址为172.16.1.10，SCA...
