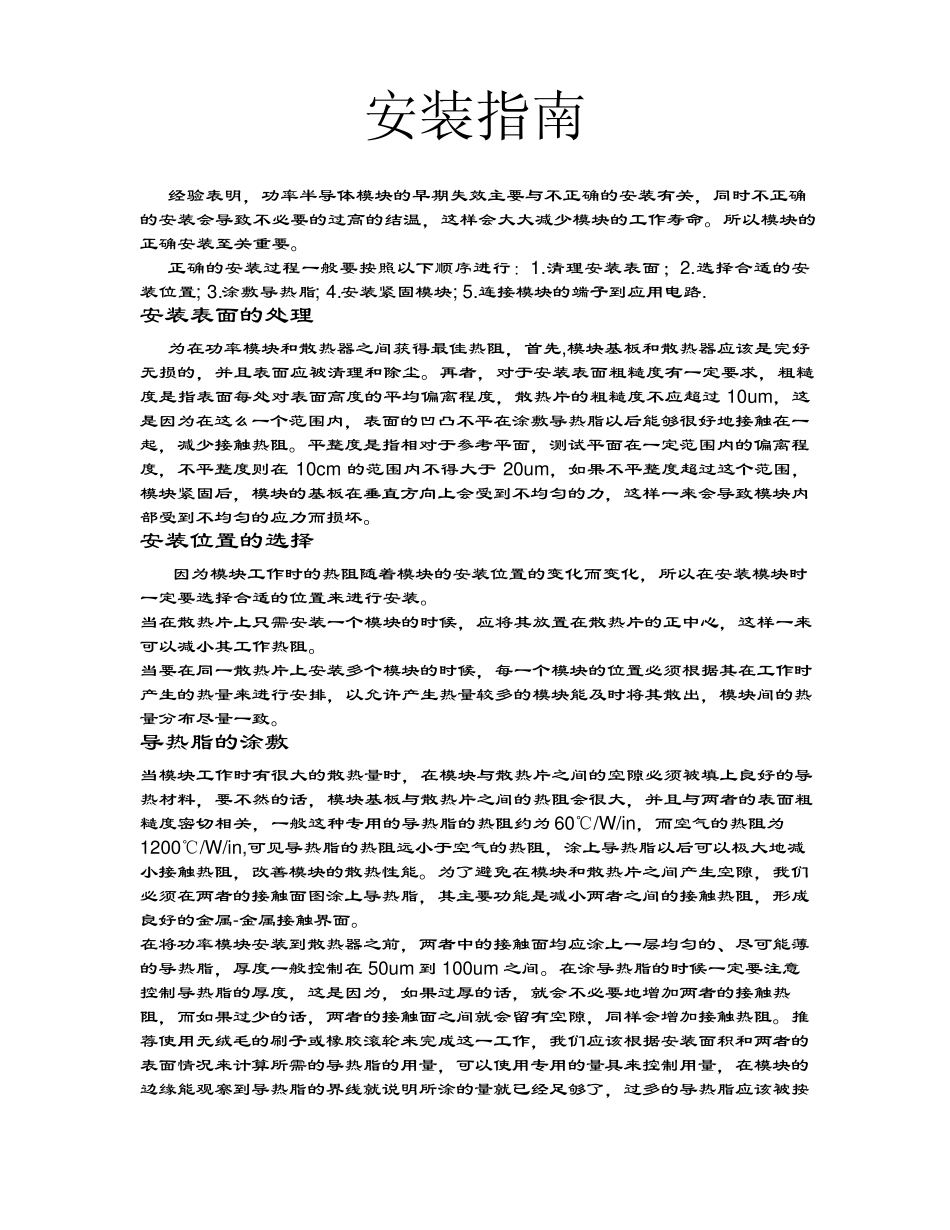

安装指南 经验表明，功率半导体模块的早期失效主要与不正确的安装有关，同时不正确的安装会导致不必要的过高的结温，这样会大大减少模块的工作寿命。所以模块的正确安装至关重要。 正确的安装过程一般要按照以下顺序进行：1.清理安装表面；2.选择合适的安装位置; 3.涂敷导热脂; 4.安装紧固模块; 5.连接模块的端子到应用电路. 安装表面的处理 为在功率模块和散热器之间获得最佳热阻，首先,模块基板和散热器应该是完好无损的，并且表面应被清理和除尘。再者，对于安装表面粗糙度有一定要求，粗糙度是指表面每处对表面高度的平均偏离程度，散热片的粗糙度不应超过 10um，这是因为在这么一个范围内，表面的凹凸不平在涂敷导热脂以后能够很好地接触在一起，减少接触热阻。平整度是指相对于参考平面，测试平面在一定范围内的偏离程度，不平整度则在 10cm 的范围内不得大于 20um，如果不平整度超过这个范围，模块紧固后，模块的基板在垂直方向上会受到不均匀的力，这样一来会导致模块内部受到不均匀的应力而损坏。 安装位置的选择 因为模块工作时的热阻随着模块的安装位置的变化而变化，所以在安装模块时一定要选择合适的位置来进行安装。 当在散热片上只需安装一个模块的时候，应将其放置在散热片的正中心，这样一来可以减小其工作热阻。 当要在同一散热片上安装多个模块的时候，每一个模块的位置必须根据其在工作时产生的热量来进行安排，以允许产生热量较多的模块能及时将其散出，模块间的热量分布尽量一致。 导热脂的涂敷 当模块工作时有很大的散热量时，在模块与散热片之间的空隙必须被填上良好的导热材料，要不然的话，模块基板与散热片之间的热阻会很大，并且与两者的表面粗糙度密切相关，一般这种专用的导热脂的热阻约为 60℃/W/in，而空气的热阻为1200℃/W/in,可见导热脂的热阻远小于空气的热阻，涂上导热脂以后可以极大地减小接触热阻，改善模块的散热性能。为了避免在模块和散热片之间产生空隙，我们必须在两者的接触面图涂上导热脂，其主要功能是减小两者之间的接触热阻，形成良好的金属-金属接触界面。 在将功率模块安装到散热器之前，两者中的接触面均应涂上一层均匀的、尽可能薄的导热脂，厚度一般控制在 50um 到 100um 之间。在涂导热脂的时候一定要注意控制导热脂的厚度，这是因为，如果过厚的话，就会不必要地增加两者的接触热阻，而如果过少的话，两者的接触面之间就会留有空隙，同样会增加接触热阻。推荐使用...
