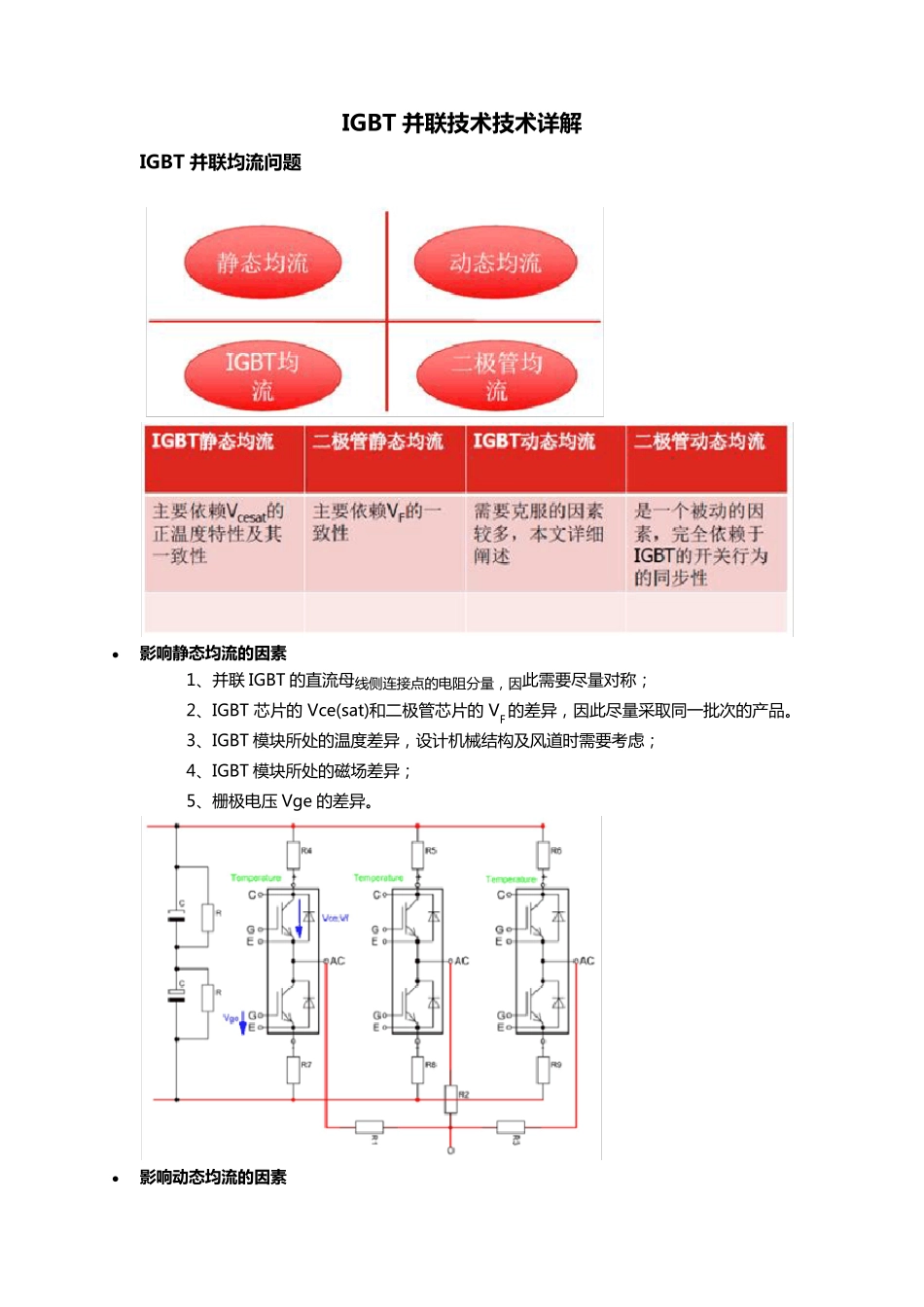

IGBT 并 联 技 术 技 术 详 解 IGBT 并 联 均 流 问 题 • 影 响 静 态 均 流 的 因 素 1、并联 IGBT 的直流母线侧连接点的电阻分量，因此需要尽量对称； 2、IGBT 芯片的 Vce(sat)和二极管芯片的 VF 的差异，因此尽量采取同一批次的产品。 3、IGBT 模块所处的温度差异，设计机械结构及风道时需要考虑； 4、IGBT 模块所处的磁场差异； 5、栅极电压 Vge 的差异。 • 影 响 动 态 均 流 的 因 素 1、 IGBT 模 块 的 开 通 门 槛 电 压VGEth 的 差 异 ， VGEth 越 高 ， IGBT 开 通 时 刻 越 晚 ，不 同 模 块 会 有 差 异 ； 2、 每 个 并 联 的IGBT 模 块 的 直 流 母 线 杂 散 电 感L 的 差 异 ； 3、 门 极 电 压Vge 的 差 异 ； 4、 门 极 回 路 中 的 杂 散 电 感 量 的 差 异 ； 5、 IGBT 模 块 所 处 温 度 的 差 异 ； 6、 IGBT 模 块 所 处 的 磁 场 的 差 异 。 • IGBT 芯 片 温 度 对 均 流 的 影 响 IGBT 芯 片 的 温 度 对 于 动 态 均 流 性 能 和 静 态 均 流 性 能 影 响 很 大 ： 1、 由 于IGBT 的Vcesat 的 正 温 度 系 数 特 性 ， 使 温 度 高 的 芯 片 的Vcesat 更 高 ， 会 分得 较 少 的 电 流 ， 因 此 形 成 了 一 个 负 反 馈 ， 使 静 态 均 流 趋 于 收 敛 ； 2、 根 据 我 们 的 经 验 ， 我 们 发 现 ， 芯 片 温 度 变 高 后 ， 动 态 均 流 的 性 能 也 会 变 好 ； 例 如在 测 试 动 态 均 流 时 ， 我 们 会 使 用 双 脉 冲 测 试 方 法 ， 但 这 时 芯 片 是 处 于 冷 态 的 ， 当 把机 器 跑 起 来 后 ， 动 态 均 流 会 改 善 。 • IGBT 芯 片 所 处 的 磁 场 对 均 流 的 影 响 IGBT 模 块 附 近 如 果 有 强 磁 场 ， 则 模 块 的 均 流 会 受 到 影 响 。 1、 如 果 两 个IGBT 模 块 并 联 且 并 列 安 装 ， 如 果 交 流 排 的 输 出 电 缆 在 摆 放 时 靠 近 其 中某 一 个IGBT 模 块 而 远 离 另 外 一 个 ， 则 均 流 性 能 就 会 出 问 题 ；...
