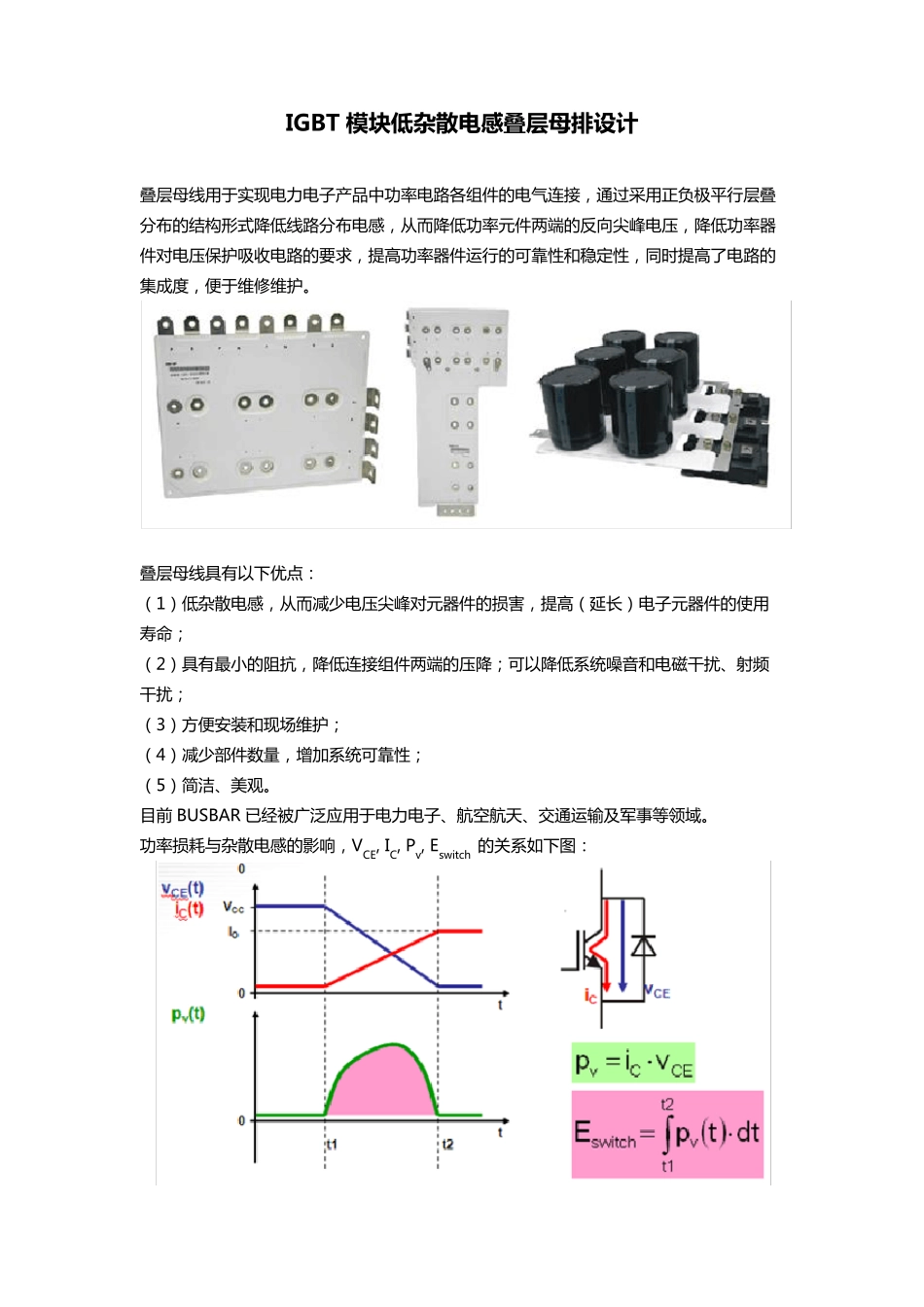

IGBT模块低杂散电感叠层母排设计_第1页
1/15

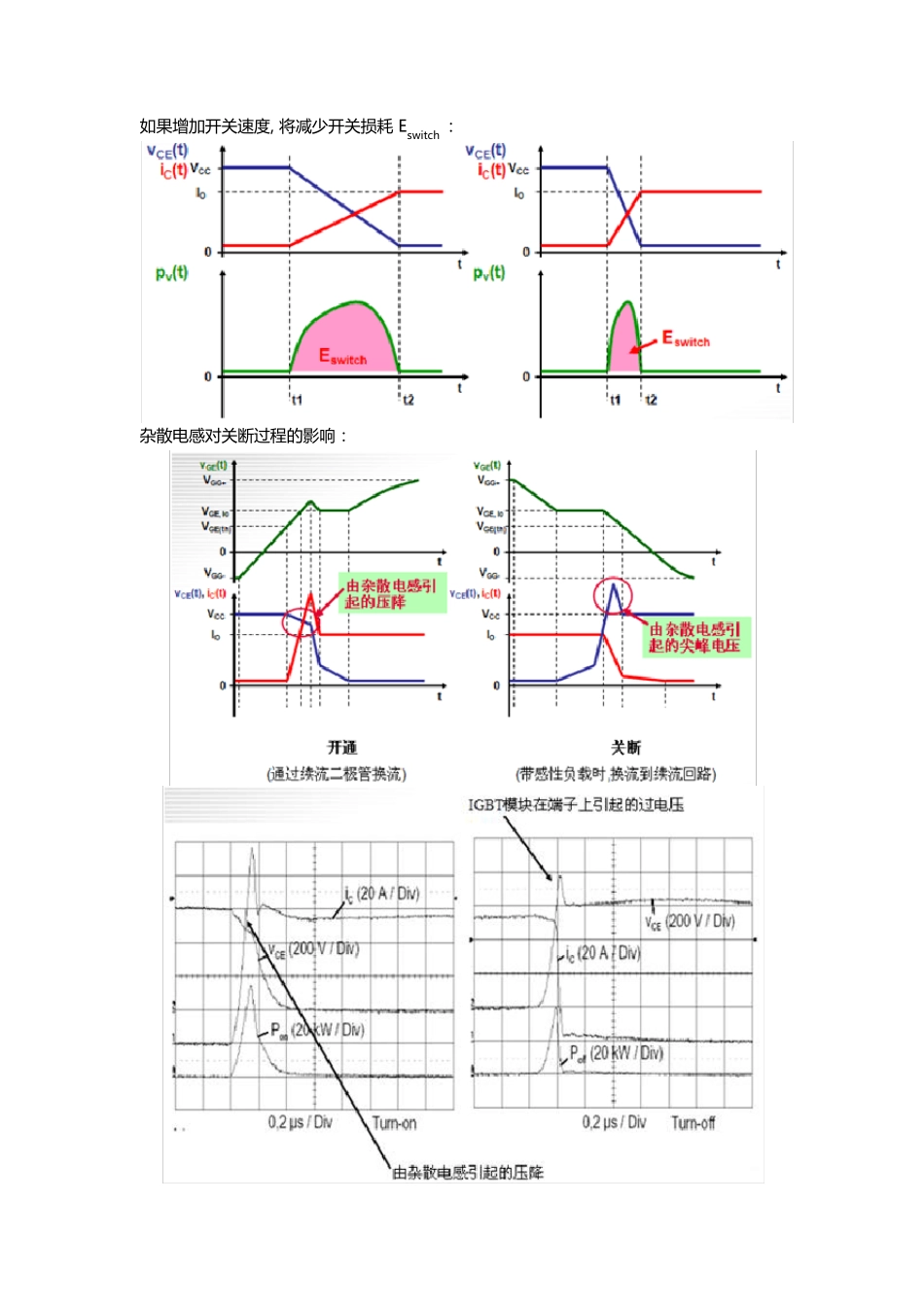

IGBT模块低杂散电感叠层母排设计_第2页
2/15
IGBT模块低杂散电感叠层母排设计_第3页
3/15
IGBT 模 块 低杂散电感叠层母排设计 叠 层 母 线 用 于 实 现 电 力 电 子 产 品 中 功 率 电 路 各 组 件 的 电 气 连 接 , 通 过 采 用 正 负 极 平 行 层 叠分 布 的 结 构 形 式 降 低 线 路 分 布 电 感 , 从 而 降 低 功 率 元 件 两 端 的 反 向 尖 峰 电 压 , 降 低 功 率 器件 对 电 压 保 护 吸 收 电 路 的 要 求 , 提 高 功 率 器 件 运 行 的 可 靠 性 和 稳 定 性 , 同 时 提 高 了 电 路 的集 成 度 , 便 于 维 修 维 护 。 叠 层 母 线 具 有 以 下 优 点 : ( 1) 低 杂 散 电 感 , 从 而 减 少 电 压 尖 峰 对 元 器 件 的 损 害 , 提 高 ( 延 长 ) 电 子 元 器 件 的 使 用寿 命 ; ( 2) 具 有 最 小 的 阻 抗 , 降 低 连 接 组 件 两 端 的 压 降 ; 可 以 降 低 系 统 噪 音 和 电 磁 干 扰 、射频干 扰 ; ( 3) 方便 安装和 现 场维 护 ; ( 4) 减 少 部件 数量, 增加系 统 可 靠 性 ; ( 5) 简洁、美观。 目前 BUSBAR 已经被广泛应用 于 电 力 电 子 、航空航天、交通 运 输及军事等领域。 功 率 损 耗与杂 散 电 感 的 影响, VCE, IC, Pv, Eswitch 的 关系 如下 图: 如 果 增 加 开 关速度, 将减少开 关损耗 Eswitch : 杂散电感对关断过程的影响: IGBT 在 关 断 时 , 由 于 直 流 环 节 的 杂 散 电 感 , 两 端 会 出 现 过 电 压 : 加 上 直 流 母 线 电 压 后 可 能 会 导 致 Vce>Vcemax,从 而 使 IGBT 过 电 压 损 坏 。 通过 设计低电 感 的 直 流 环 节 (较小的 Lstray), 可 以使 过 电 压 显著减小。 电 感: 当线 圈中有电 流 通过 时 , 线 圈的 周围就会 产生磁场。当线 圈中的 电 流 发生变化时 , 其周围的 磁场也产生相应的 变化, 此变化的 磁场可 使 线 圈自身产生感 应电 动势, 这就是自感 。 两 个电 感 线 圈相互靠近时 , 一个电 感 线 圈的 磁场变化将影响另一个电 感 线 圈, 这种影响就是互感 。 母线的电 感: 电 感 普遍存在 与导 电 ...
