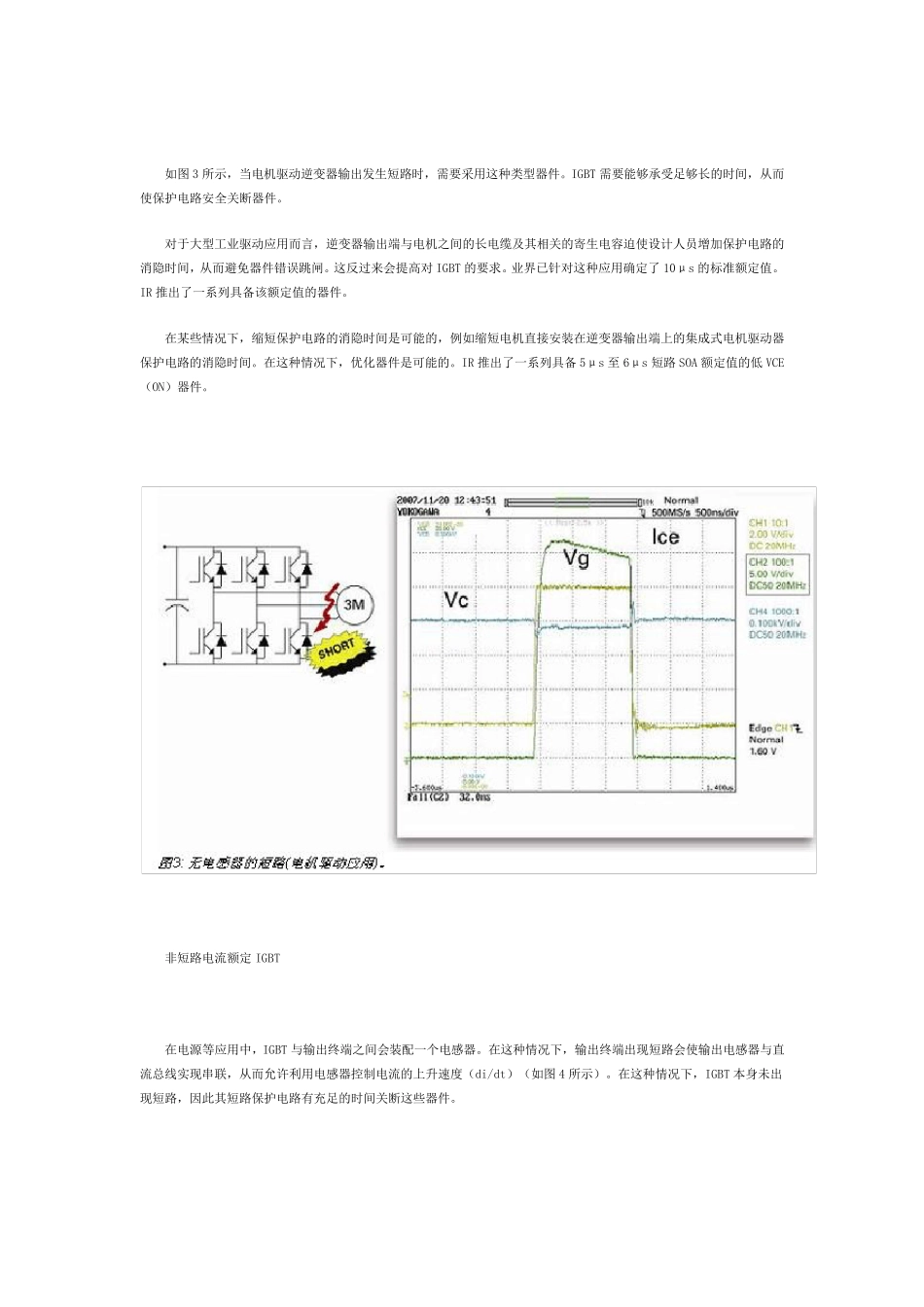

绝缘栅双极晶体管（IGBT） 是总线电压几百至上千伏的应用的理想之选。作为少数载流子器件，IGBT 在该电压范围内具备优于MOSFET 的导通特性，同时拥有与MOSFET 十分相似的栅极结构，能实现轻松控制。此外，由于无需采用集成式反向二极管，这使制造商能够灵活地选择针对应用优化的快速“复合封装（co-pak）”二极管 （IGBT 和二极管采用同一个封装），这与固有MOSFET 二极管相反，固有MOSFET 二极管的反向恢复电荷 Qrr 和反向恢复时间 trr 会随着额定电压的升高而增大。 当然，导通效率的提高需要付出代价：IGBT 通常具备相对较高的开关损耗，这可降低应用开关频率。这二者之间的权衡以及其他应用和生产注意事项为数代 IGBT 以及不同的子类器件的诞生创造了条件。众多 的产品 使得 在选型 时采用严 格 的流程 变 得 十分重 要，因 为这可对电气 性能和成本 产生重 大影 响 。 从 用户 角 度 而言 ，IGBT 选型 过 程 可实现简 化，如 图 1 所 示 。由于该过 程 具备重 复属 性，因 此十分适 合实现自 动 化操作。国 际 整 流器公 司 现已 开发 出一个实用的在线选型 工 具，如 图 2 所 示 。这个工 具包 含 IR 公 司 200 多 种 IGBT 器件的电气 模 型 和热 模 型 。 电压选择 以往用于110V 至220V 整流总线应用的IGBT 的额定电压为600V，而用于三相380V 至440V 整流总线应用的IGBT的额定电压为1200V。IR 还推出数量有限的900V IGBT。近几年来，IR 为扩大客户的选型范围，又推出了330V 器件（通常不用于直接连接市电的应用）。 与MOSFET 不同，IGBT 无雪崩额定值，因此确保在最差条件下IGBT 的电压低于击穿电压额定值十分重要。在这种最差条件下，通常需要考虑以下几点： * 采用最大线路输入电压的最大总线电压和最大总线过压（例如电机驱动应用的电气制动） * IGBT 采用最大开关速度（di/dt）、最大杂散电感和最小总线电容关断时的最大过冲电压 * 最低的工作温度（由于击穿电压具备负温度系数） 短路安全工作区额定值 这种特性指器件能够在一定时间内（单位：微秒）承受通过终端输入的最大总线电压，并能够安全关断。在这种条件下，IGBT 将会达到其饱和电流（取决于第几代器件和器件的电流额定值），并有效控制系统的电流，同时耗散大量功率。 尽管所有IGBT 都具备内在的短路安全工作区（SOA）功能，但IGBT 主要归 类 为短路电...
