IGBT驱动电路2SC0435T驱动核及其接口电路保护性能测试报告(20121205)

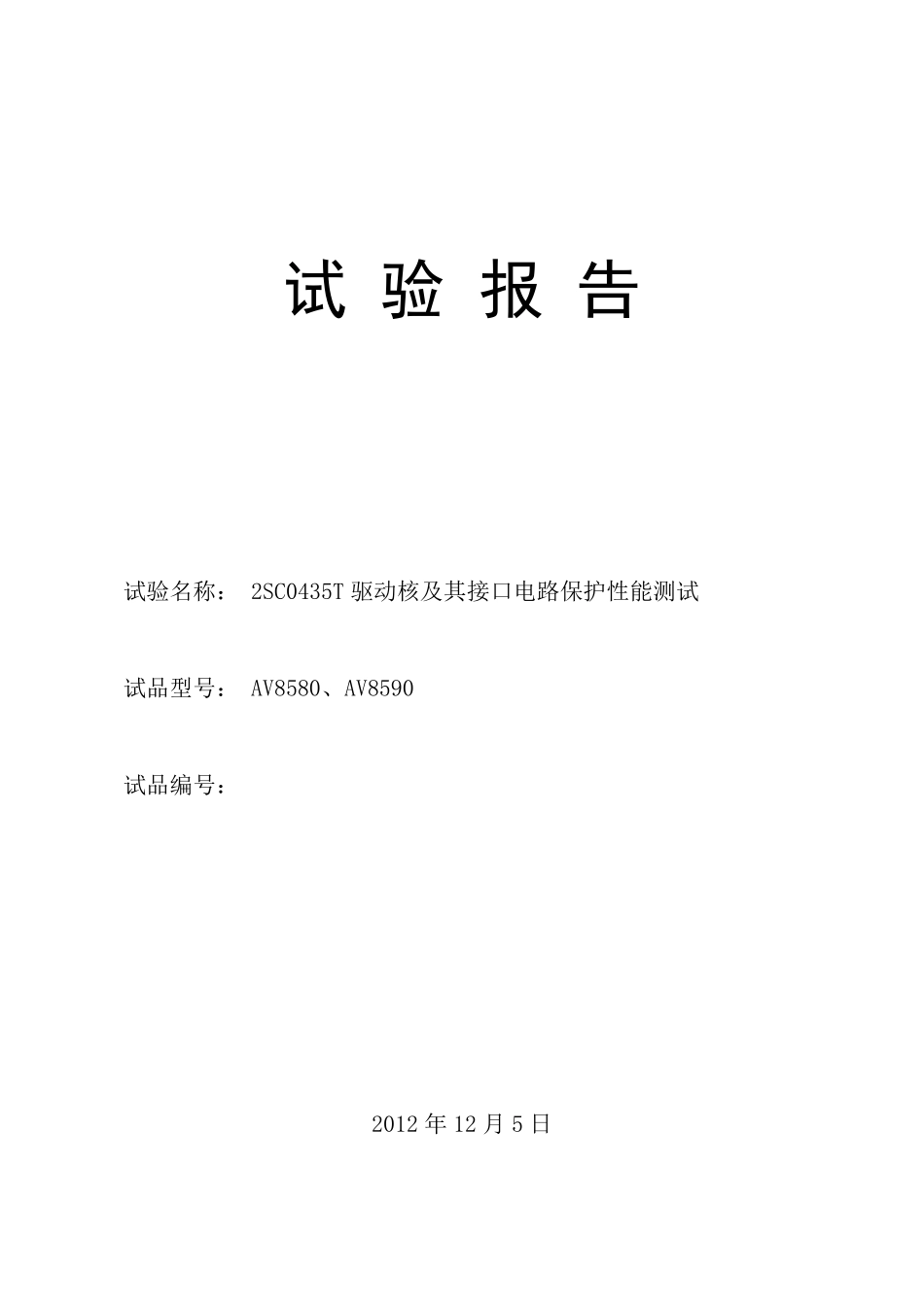

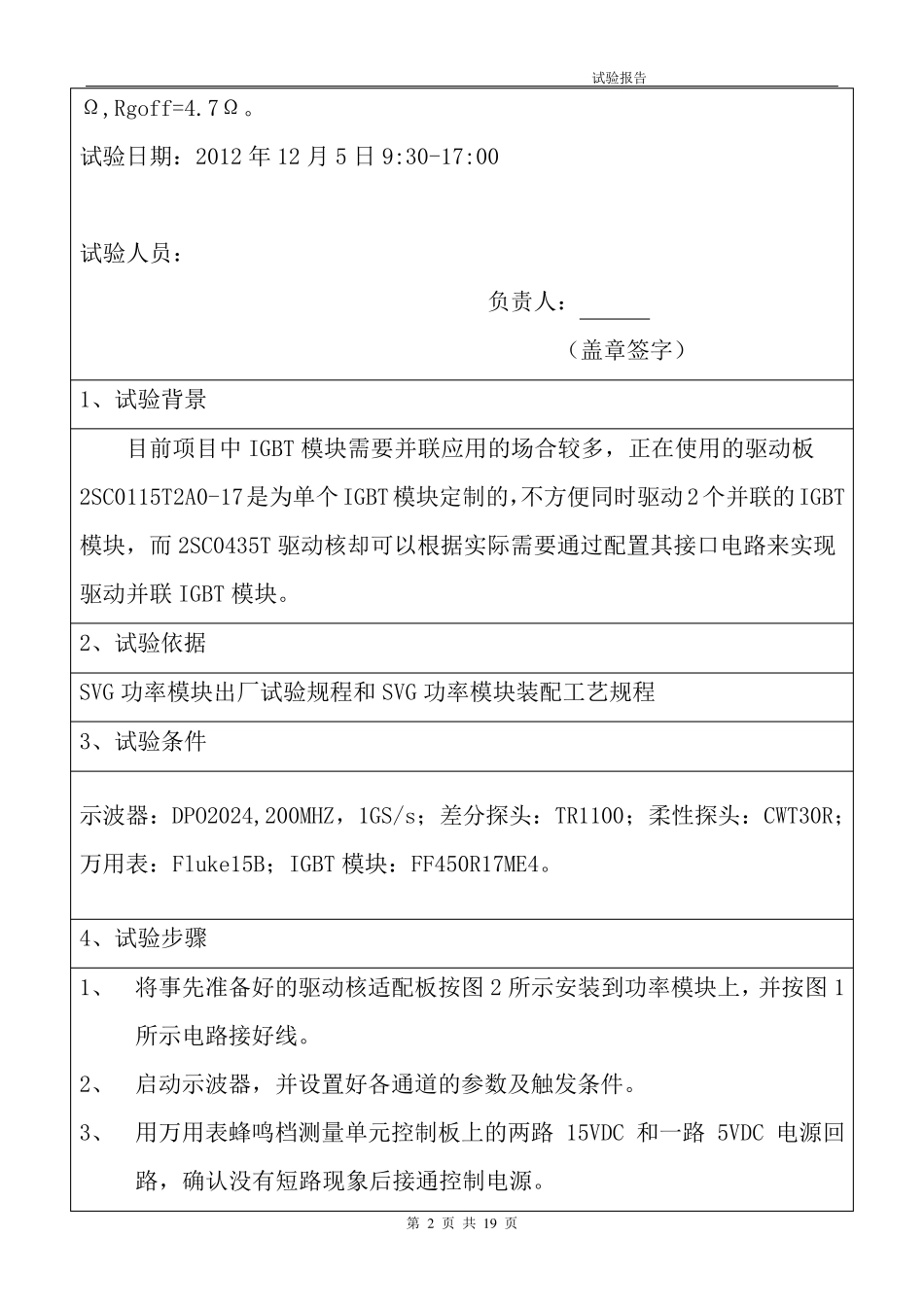

试 验 报 告 试验名称： 2SC0435T 驱动核及其接口电路保护性能测试 试品型号： AV8580、AV8590 试品编号： 2012 年 12 月 5 日 试 验 报 告 第 1 页 共 1 9 页 试 验 报 告 本 报 告 共 19 页 报 告 编 号 ： 试 验 日 期 ： 2012-12-5 环 境 温 度 ： 20℃ 环 境 湿 度 ： 22% 试 验 内 容 ： 在 机 电 所 功 率 模 块 测 试 平 台 上 通 过 TE-STATCOM-D 型 单 元 控 制 板用 功 率 模 块 烤 机 程 序 和 单 脉 冲 测 试 程 序 对2SC0435T 驱 动 核 进 行 有 源 钳 位 、去 饱 和 检 测 、 IGBT 驱 动 信 号 的 开 关 特 性 以 及 带 载 （ 600A 电 流 ） 测 试 。 试 验 结 论 ： 1、 被 测 的 2SC0435T 驱 动 核 可 以 正 确 实 现 去 饱 和 检 测 和 有 源 钳 位保 护 功 能 ； 2、 被 测 的 2SC0435T 驱 动 核 去 饱 和 检 测 响 应 时 间 偏 大 ， 约 为 10-15μ S； 3、 被 测 的 2SC0435T 驱 动 核 有 源 钳 位 效 果 不 是 很 理 想 ， 在 相 同 的 直 流 母 线 电压 下 去 掉 有 源 钳 位 和 加 上 有 源 钳 位 前 后 IGBT 集 电 极 -发 射 极 间 的 电 压 尖 峰 最大 值 Vcemax 相 差 约 120-150VDC； 4、 被 测 的2SC0435T 驱 动 核 门 极 电 阻 分 别为 Rgon=3.3Ω， Rgoff=4.7Ω时 其开 关 特 性 与目前 正 在 使用 的 驱 动 板2SP0115T2A0-17 的 特 性 较为 接近； 5、 使用2SC0435T 驱 动 核 进 行600A 大 电 流 带 载 试 验 时 ， 功 率 模 块 直 流 母 线电 压 脉 动 较大 ， 但未出现 明显的 电 压 尖 峰 ， 最 大 值 约 为 1.3kV。 注： a、 2SC0435T 驱 动 核 及 口电 路中的 元 件参数是 按响 应 时 间 为 6.5μ S， 去饱 和 检 测 电 压 阈值 为10.2V， 闭锁时 间 为 90ms， 工作模 式为 直 接模 式、 有 源钳 位 动 作电 压 为 1476VDC（ 最 小值 ） 和 1632VDC（ 最 大 值 ） 选的 。 b 、 作 为 对 比 的 驱 动 板2SP0115T2A0-17 的 门 极 电 阻 分 别为Rgon=3.3 试验报告 第 2...
