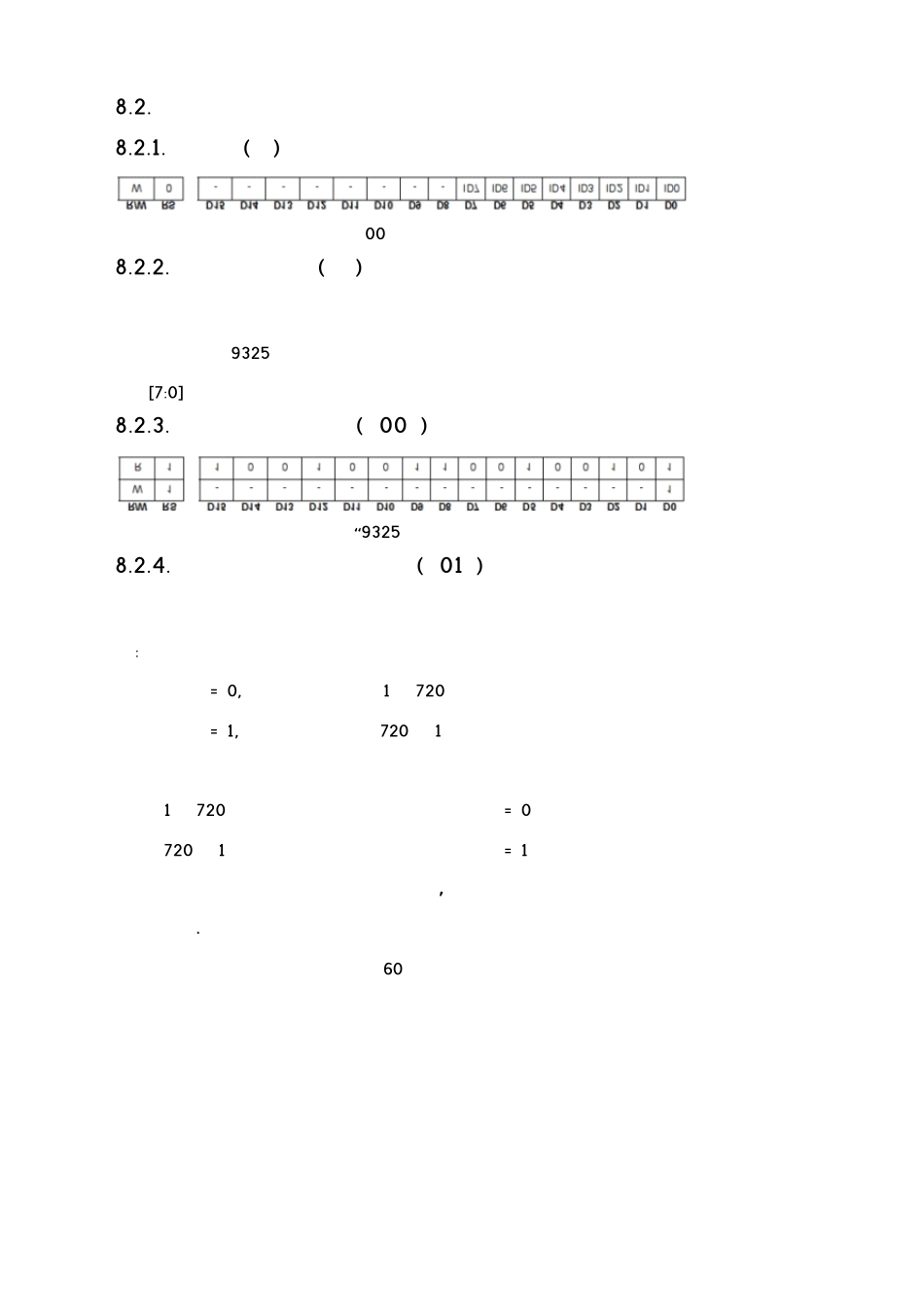

8.2. InstructionDescriptions指令说明8.2.1. Index(IR)指数（IR）或是电阻指数该指数寄存器指定寄存器地址（R00h RFFh）或将被访问的RAM。8.2.2. StatusRead(RS)状态读取（RS）该SR位代表了ILI9325内部状态。L [7:0]指示目前正在驱动TFT面板的驱动线位置。8.2.3. StartOscillation(R00h)启动振荡 振荡周率当读取该寄存器时，该器件代码“9325”H被读出。8.2.4. DriverOutputControl(R01h)驱动器输出控制SS: 从源驱动器选择输出的转变方向。WhenSS= 0, 输出转变方向是从S1到S720WhenSS= 1, 输出转变方向是从S720到S1除了改变方向，SS和BGR位的设置都需要更改R，G，B三个点的分配到源驱动引脚。从S1到S720指定R，G，B点到源驱动引脚，设置SS= 0。从S720到S1指定R，G，B点到源驱动引脚，设置SS= 1。WhenchangingSSorBGRbits, RAMdatamustberewritten.（当改变SS或BGR位时，RAM数据必须被再次写入）设置栅极驱动器引脚排列与GS位（R60h）相结合，以为模块选择最佳扫描模式。8.2.5. LCDDrivingWaveControl(R02h)LCD驱动波形控制.B/ C 0：帧/场倒位1 : 线反转EOR: EOR=1和B / C = 1设置行反转。8.2.6. EntryMode(R03h) 进入模式AM控制GRAM更新的方向。WhenAM = “0”, 地址在水平写入方向得以更新。WhenAM = “1”, 地址在垂直写入方向得以更新。当一个窗口区域是由寄存器R50h R53h来设置时，基于I/ D[1:0]和AM位只有编址的GRAM区得以更新。当更新一个像素显示数据时，I/ D[1:0]控制的地址计数器（AC）将自动增加或减少1，。请参考下图的细节。Decrement渐减；减缩，Increment增加；增量；ORG 当一个窗口地址区域被设定时，移动原始地址到ID地址设置，而且在数据写入和窗口地址区使用高速RAM写入时，此功能被启用。ORG= “ 0”: 如果原始地址是不能被移动的，这种情况下，只能在窗口地址区域内根据GRAM地址图指定一个地址来开始写入操作。ORG= “1”: 原始地址“00000h”根据I/ D[1:0]设置移动。Notes注: 1. WhenORG=1, 只有原始地址“00000h”才可以被设置在RAM地址内，即设定寄存器为R20h，R21h。2. 在RAM读取操作时，请务必设置ORG= 0。BGR交换写入数据的R和B的顺序。BGR=”0”: 按照RGB顺序写入像素数据。BGR=”1”: 当写入数据到GRAM时，转换RGB数据到BGR数据。TRI 在8-bitx3转移模式下通过8-bit接口数据被传输到内部RAM;在转换模式下它也可以通过16-bit接口或SPI发送转移数据，以实现与DFMbi...
