Intel南桥支持的RAID模式和设置

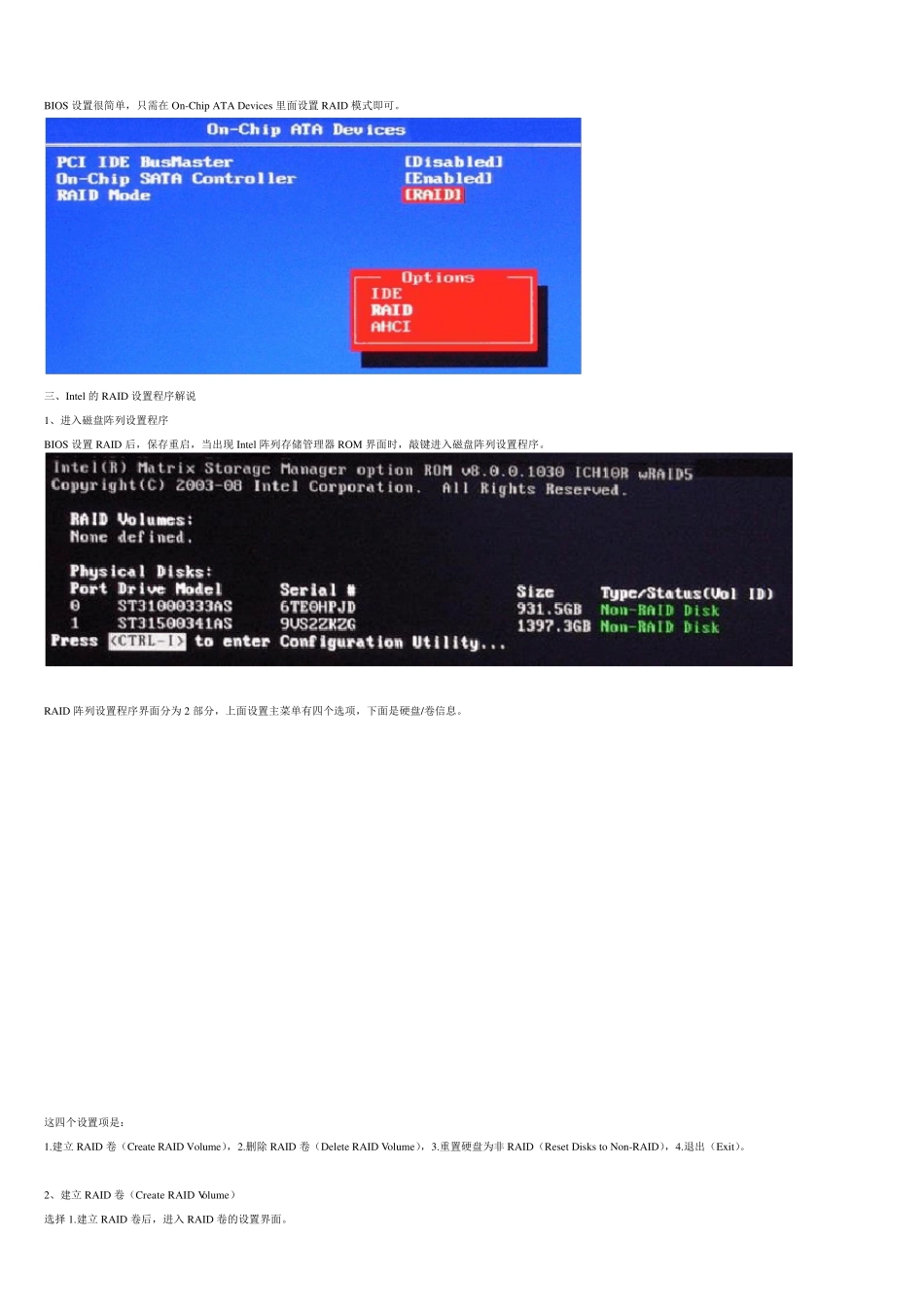

本文讲述Intel 南桥支持的RAID 模式和设置，以P55 的PCH 为例。ICH9R 和ICH10R 均可参照。 一、RAID 模式简介 RAID（Redu ndant Array of Independent Disks）若干个单独的硬盘组成一个逻辑的磁盘。中文一般叫做磁盘阵列。 常见的RAID 模式有 5 种：RAID 0，RAID 1， RAID 5，RAID 10，JBOD 1、RAID 0（串列）就是把 2 个（2 个以上）硬盘串连在一起组成一个逻辑硬盘，容量是原来的2 倍（或 2 倍以上）。向硬盘写入数据时，同时写入 2 个硬盘，每个硬盘写入一半，读出时也是从 2 个硬盘读取，所以速度比单个硬盘快。RAID0 是提高硬盘速度。 2、RAID 1（镜像）就是把 2 个（2 个以上）硬盘并连在一起组成一个逻辑硬盘，容量不变，一个硬盘是另一个硬盘的镜像。向硬盘写入数据时，同时写入 2 个硬盘，每个硬盘写入同样的数据，当一个硬盘有故障，另一个硬盘可以继续工作，更换故障硬盘后，便向新硬盘复制数据，继续保持2 个硬盘存储相同的数据。RAID1 是保证数据安全。 3、RAID 5（交叉分布奇偶校验的串列）至少要 3 个硬盘组成，向硬盘写入数据的同时还写入数据的奇偶校验。速度与 2 个硬盘的RAID0 一样，容量是 2 个硬盘之和，当其中一个硬盘有故障，更换硬盘后可以恢复这个硬盘的数据。RAID5 是既提高速度又保护数据安全。 4、RAID 10（串列和镜像）至少要 4 个硬盘，就是每 2 个硬盘组成串列后再做镜像。RAID10 的容量是 2 个硬盘容量之和，其中任何一个硬盘有故障，系统都可以正常工作，当更换硬盘后就像这个硬盘恢复原来的数据。RAID0 是既提高速度又保护数据安全。 5、JBOD 严格说不是 RAID，它是可以把不同容量的硬盘串连成一个大的逻辑盘，与 RAID0 不同的是在写入数据时是向一个硬盘写入，写满后再向下一个硬盘写。 二、BIOS 设置 BIOS 设置很简单，只需在On-Chip ATA Dev ices 里面设置RAID 模式即可。 三、Intel 的 RAID 设置程序解说 1、进入磁盘阵列设置程序 BIOS 设置RAID 后，保存重启，当出现 Intel 阵列存储管理器 ROM 界面时，敲键进入磁盘阵列设置程序。 RAID 阵列设置程序界面分为 2 部分，上面设置主菜单有四个选项，下面是硬盘/卷信息。 这四个设置项是： 1.建立 RAID 卷（Create RAID Volu me），2.删除 RAID 卷（Delete RAID Volu me），3.重置硬盘为非 RAID（Reset Disks to Non-RAID），4.退出（Ex it...
