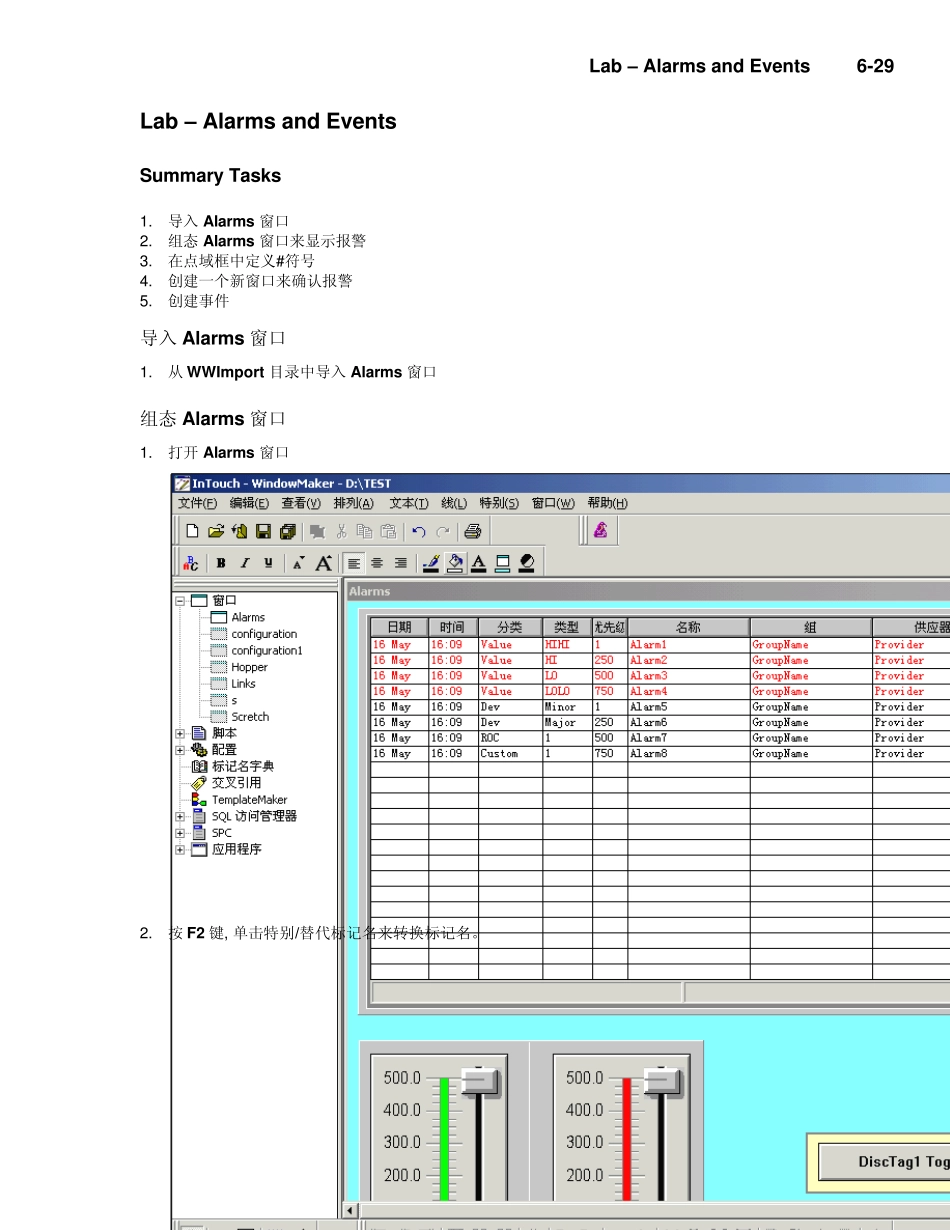

Lab – Alarms and Events 6-29 InTouch 7.1 Basic Course Lab – Alarms and Events Summary Tasks 1 . 导入 Alarms 窗口 2 . 组态 Alarms 窗口来显示报警 3 . 在点域框中定义#符号 4 . 创建一个新窗口来确认报警 5 . 创建事件 导入Alarms 窗口 1 . 从WWImport 目录中导入 Alarms 窗口 组态Alarms 窗口 1 . 打开 Alarms 窗口 2 . 按F2 键, 单击特别/替代标记名来转换标记名。 6-30 Module 6 – Alarms and Events Wonderw are Corporation 3 . 在标记名字典中，为标记DiscTag1 选择详细和报警，选择报警状态为无。 4 . 为标记名IntTag 选择详细和报警， 在Low 报警值中输入 100，在High 报警值中输入 400。 将优先级设为1. Lab – Alarms and Events 6-31 InTouch 7.1 Basic Course 5. 为标记名 RealTag 选择详细和报警, 为LoLo 报警值输入 30,为 Low 输入 50, High 输入400， HiHi 输入 450。优先级设为 1 6. 双击 分布式历史显示对象，报警配置对话框出现: 7. 单击消息来进行消息组态。 8. 切换到运行状态来测试报警。 再点域框中定义#符号 $System.Alarm 1. 双击 # 符号进入动画连接对话框。 Alarm Object 6-32 Module 6 – Alarms and Events Wonderw are Corporation 2 . 为#定义离散量数值显示连接，连接到 $System.Alarm. 3 . 单击离散按钮，显示输出->离散表达式对话框。 4 . 将打开消息设为Yes，关闭消息设为No。 5 . 单击确定，再单击确定。. Lab – Alarms and Ev ents 6-33 InTouch 7.1 Basic Course $Sy stem.Ack 1 . 双击 $Sy stem.Ack 旁边的 # 符号。 2 . 指定触动连接用户输入： 3 . 单击离散按钮，显示输入->离散标记名对话框。 4 . 双击标记名对话框，显示选择标记名对话框，选择标记名 $Sy stem 。键入” .”并在其后双击并选择Ack 点域。 5 . 用户消息中输入：“你想确认所有的报警吗“。 置位提示：Yes. 复位提示：No. 打开消息： Yes. 关闭消息：No. 6-34 Module 6 – Alarms and Events Wonderw are Corporation RealTag.HiLimit 1. 指定触动连接用户输入模拟连接,连接到RealTag.HiLimit. 用户消息: “Please enter a new HiAlarm limit for RealTag”. 最大值; 350. 最小值; 250. RealTime.H...
