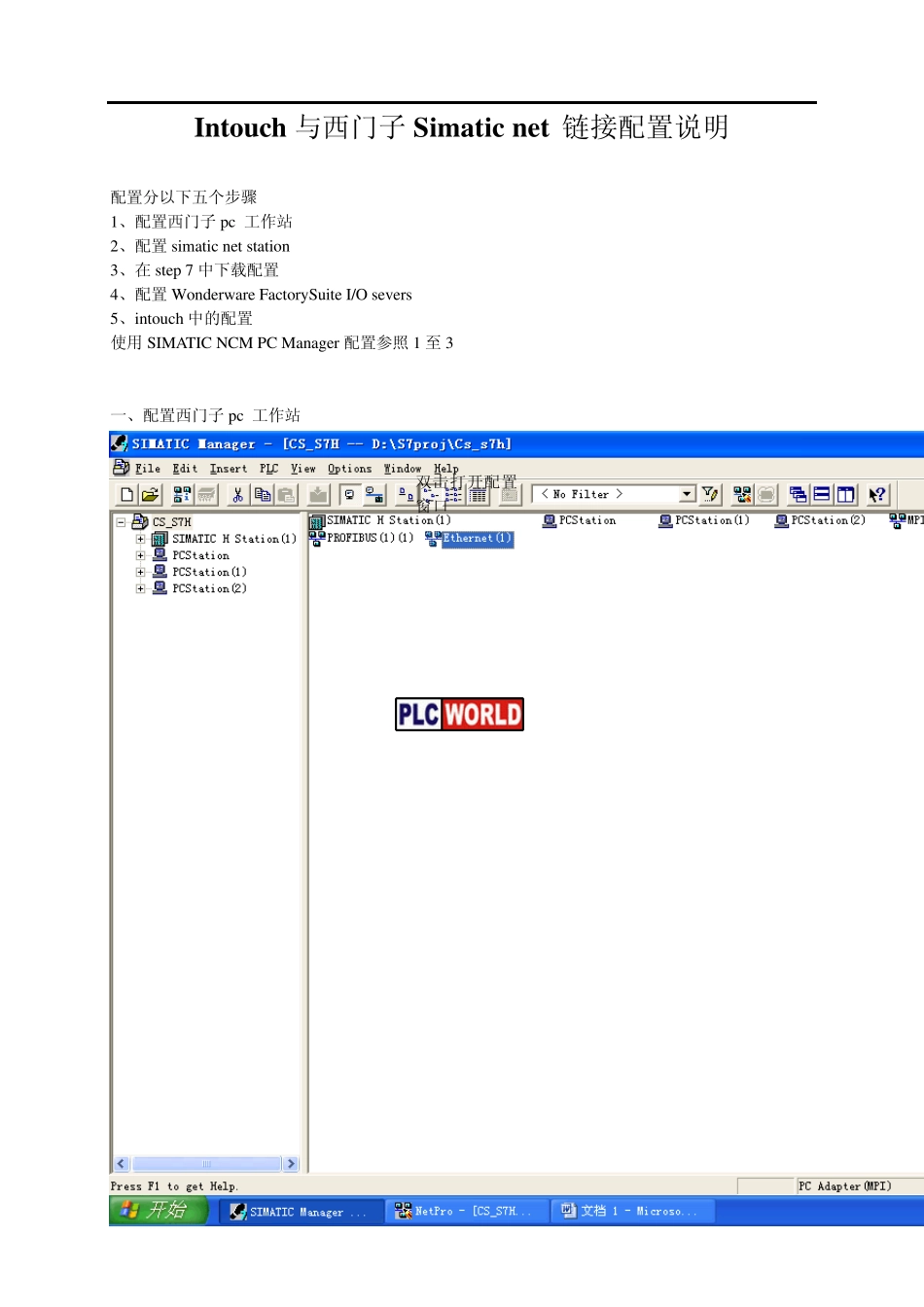

intouch连接西门子PLC配置连接详细说明_第1页
1/10

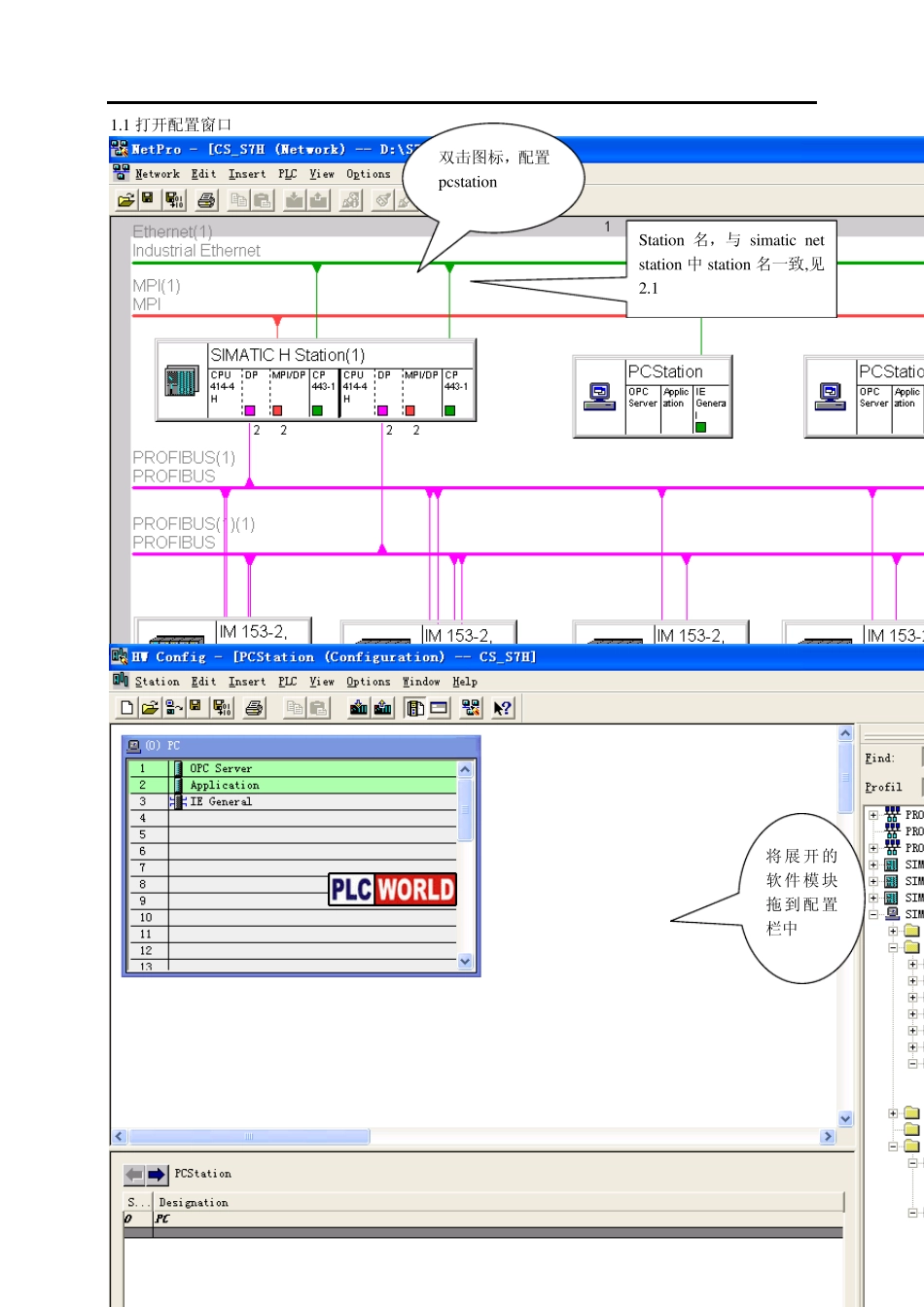

intouch连接西门子PLC配置连接详细说明_第2页
2/10

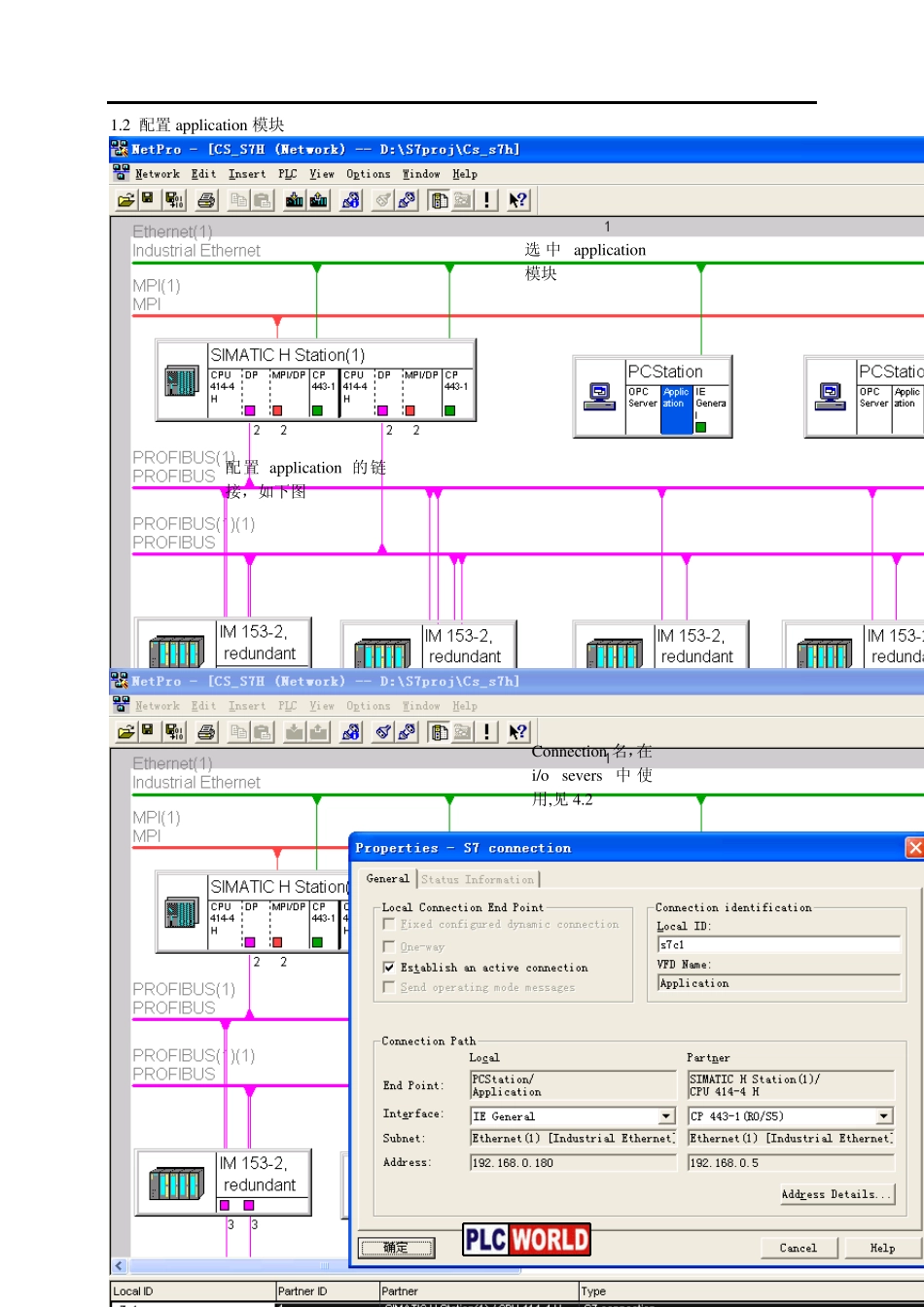

intouch连接西门子PLC配置连接详细说明_第3页
3/10
Intou ch 与西门子Simatic net 链接配置说明 配置分以下五个步骤 1、配置西门子pc 工作站 2、配置simatic net station 3、在 step 7 中下载配置 4、配置Wonderware FactorySuite I/O severs 5、intouch 中的配置 使用 SIMATIC NCM PC Manager 配置参照 1 至 3 一、配置西门子pc 工作站 双击打开配置窗口 1.1 打开配置窗口 双击图标,配置pcstation 将展开的软件模块拖到配置栏中 Station 名,与simatic net station 中station 名一致,见2.1 1.2 配置application 模块 选中application模块 配置application 的链接,如下图 Connection 名,在i/o sev ers 中使用,见 4.2 二、配置 simatic net station 2.1 配置 opc serv er Station 名,与 step7 中 station名一致,见 1.1 2.2 配置appliction 2.3 配置IE general 三、在 step 7 中下载配置 3.1 Setting the PG-PC Interface 启动 Setting the PG-PC Interface 选择 pg/pc 接入路径(内部、mpi , 网卡等方式) 3.2 编译下载 四、配置 Wonderware FactorySuite I/O severs 编译后 下载配置,simetic net配置结束 4.2 配置Topic 五、intou ch 中配置 Topic 名称,在 intou ch 标记字典中用到,见 5.1 Connection 名 称 , 在step7 中定义,见 1.2 5.1 配置intou ch 访问名 双击访问名 Topic 在i/o serv ers中定义,见 4.2 5.2 intou ch 标记名字典 访问名,见 5.1
