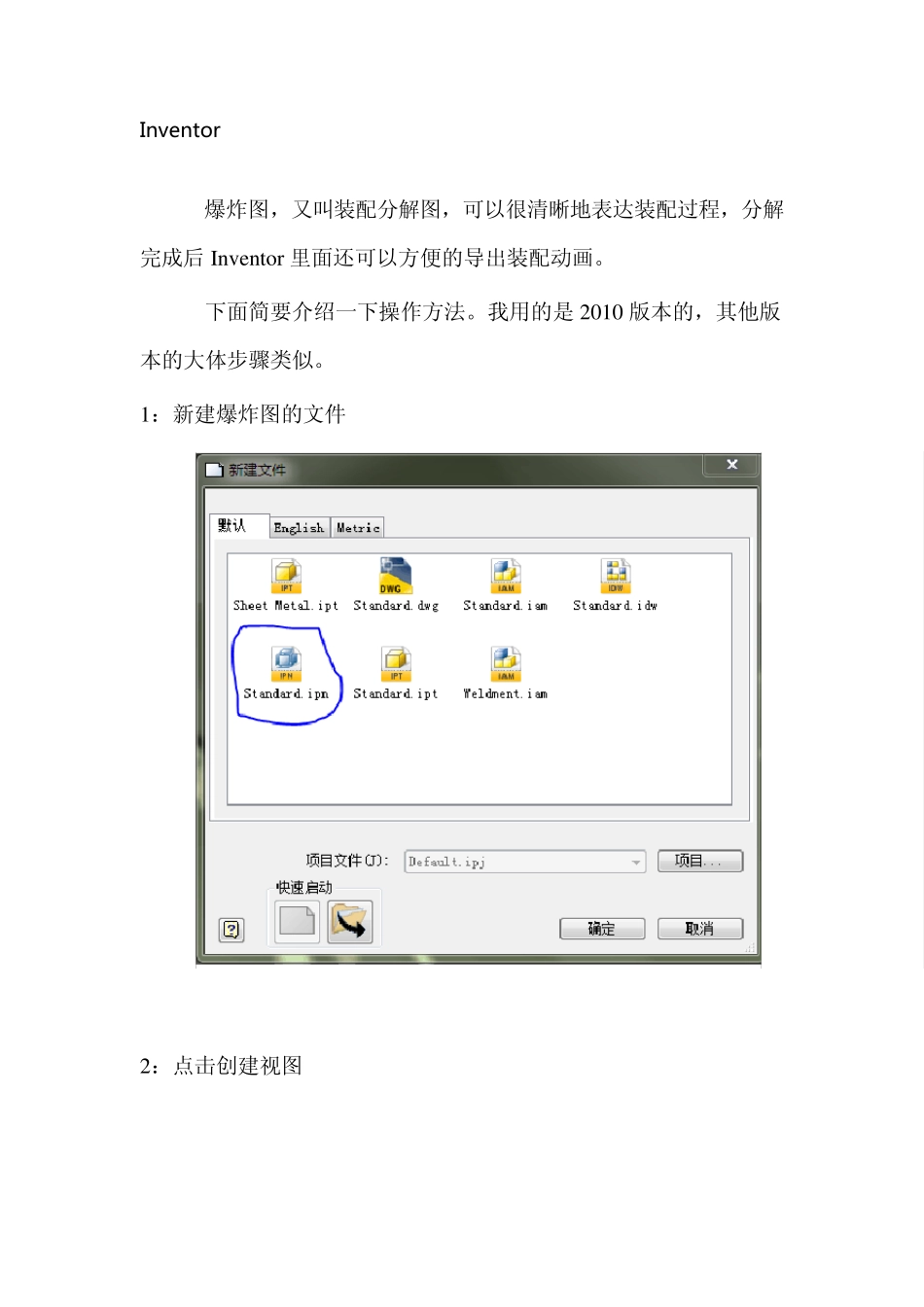

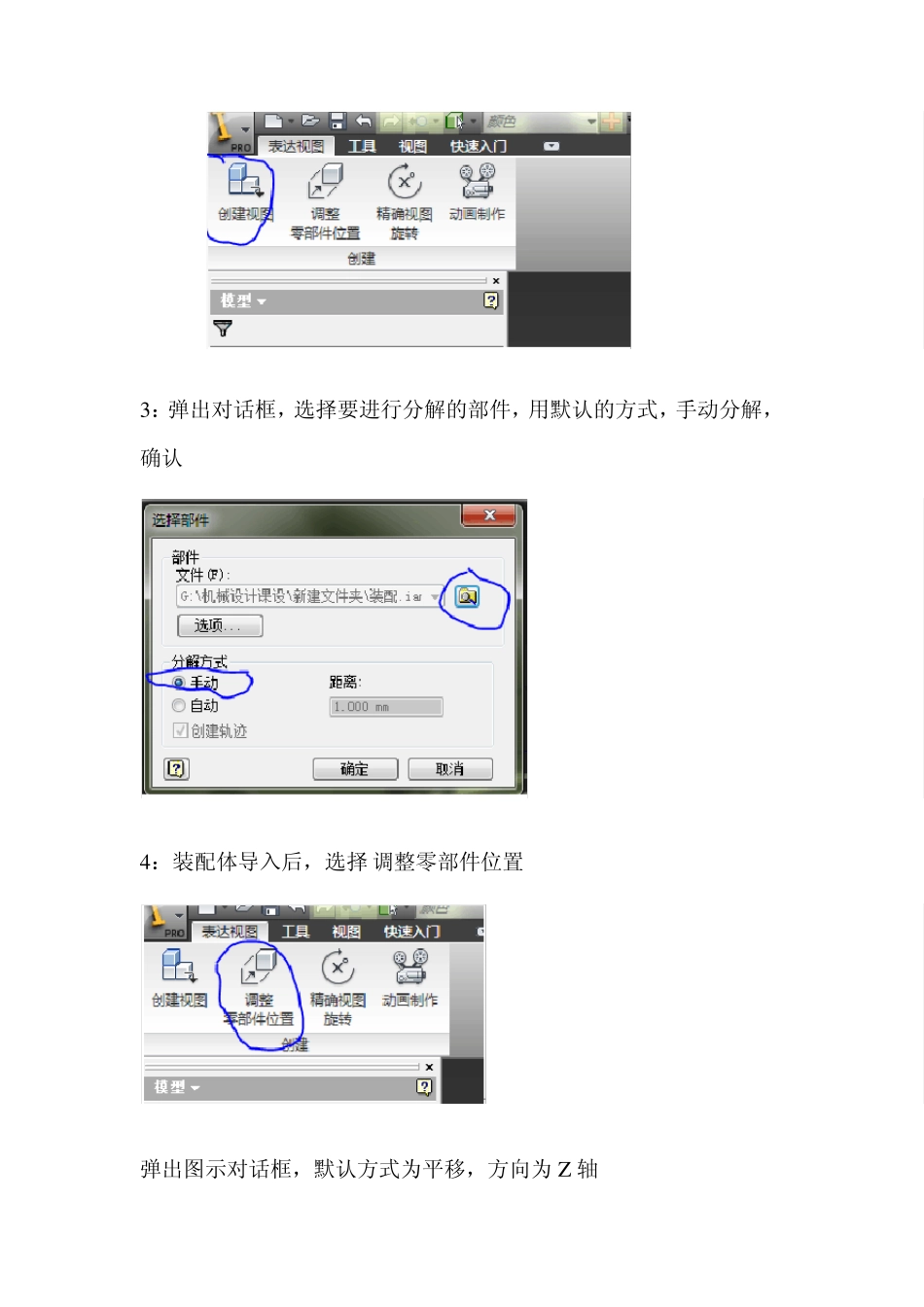

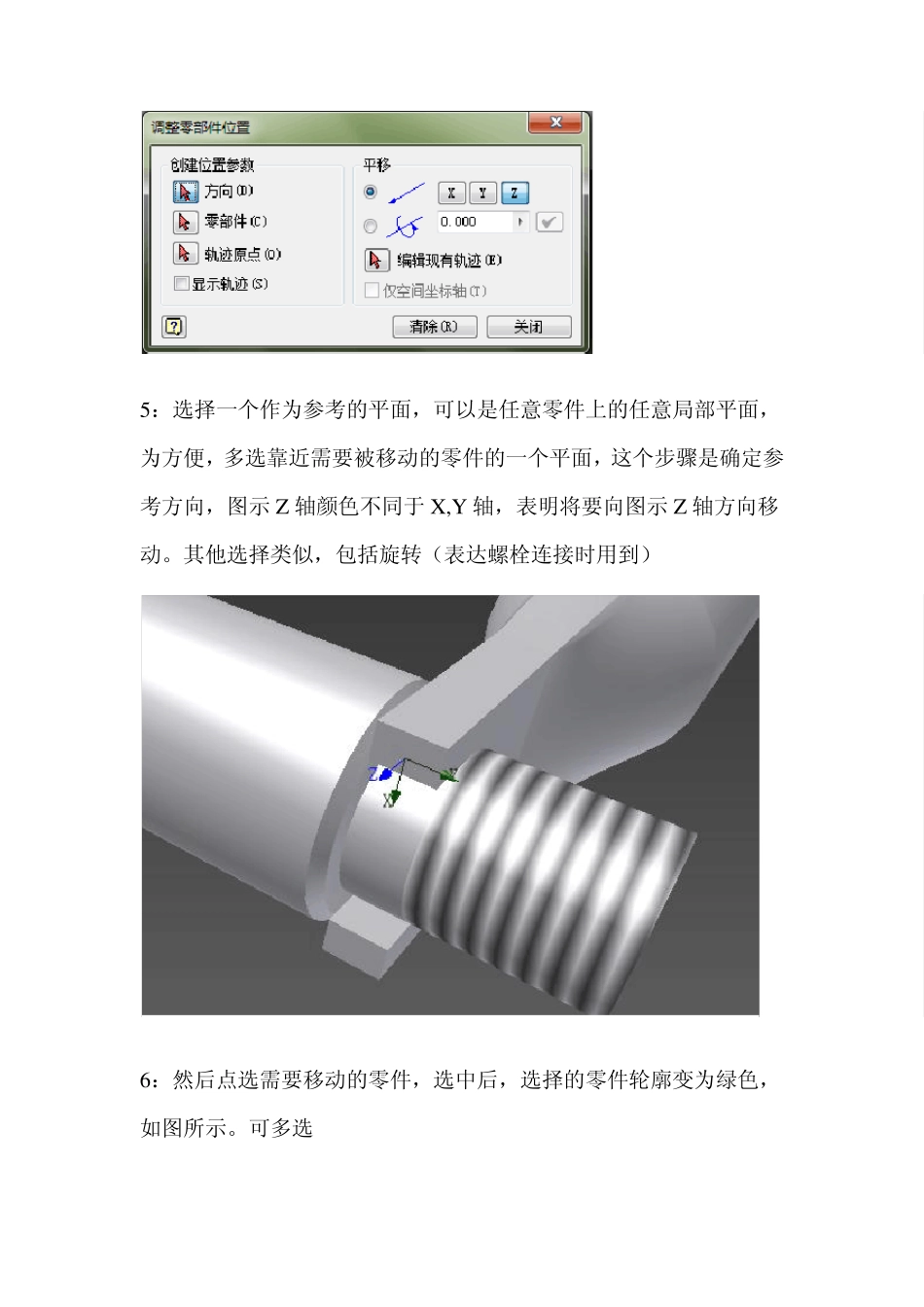

Inv entor 中爆炸图（分解视图）以及录制装配视频的操作方法 爆炸图，又叫装配分解图，可以很清晰地表达装配过程，分解完成后Inv entor 里面还可以方便的导出装配动画。 下面简要介绍一下操作方法。我用的是 2010 版本的，其他版本的大体步骤类似。 1：新建爆炸图的文件 2：点击创建视图 3：弹出对话框，选择要进行分解的部件，用默认的方式，手动分解，确认 4：装配体导入后，选择 调整零部件位置 弹出图示对话框，默认方式为平移，方向为 Z 轴 5：选择一个作为参考的平面，可以是任意零件上的任意局部平面，为方便，多选靠近需要被移动的零件的一个平面，这个步骤是确定参考方向，图示Z轴颜色不同于X,Y 轴，表明将要向图示Z轴方向移动。其他选择类似，包括旋转（表达螺栓连接时用到） 6：然后点选需要移动的零件，选中后，选择的零件轮廓变为绿色，如图所示。可多选 7 ：输入需要移动的距离，这一步可以在上面两步之前进行，单位为毫米，输入完成后，选择对勾符号确认 效果如图 其它零件照此步骤依次进行。 注意点： （1 ）移动一个零件完成后，如果还想继续移动这个零件，就不需要点清除，直接继续操作即可。 （2）如果在后面需要录制装配过程的视频，分解的顺序最好先想清楚，总的原则是，先分解的后装配，即最先分解的零件在装配动画中最后装配。当然，这也不是绝对的，顺序其实任意可调，但顺序太多时调整耗时，所以最好分解的时候就先想好先拆哪一部分（最后装配的部分） （3）有时，对称的两个零件可能会拆两次，这在爆炸视图中没有任何影响，而做动画时，又不希望两个对称的零件一前一后装配，最好能两边同时装上去，如图所示两根套管，这时，可以将这两个分解步骤合并 先左键点击图示的过滤器图标，选择顺序视图，展开 Explosion 后，左侧树状图变为如图所示 按住Ctrl，点选需要合并的两个步骤 然后松开CTRL，右键，选择组合顺序，可以看到组合后的变化。这样，录制视频时这两根轴就会同时装配了。另外，在分解螺栓时，为了达到螺栓旋入的效果，可以将旋入分解为一个平移加上一个旋转，然后合并步骤，这样动画中看到的就是旋入的效果了。 组合顺序后，展开顺序1，变为 旋入只需点选图示标志，输入角度，操作与平移类似 8 ：在某一顺序中隐藏某些零件的方法 展开部件后，选择需要隐藏的零件，可多选，然后鼠标右键，选择复制 展开顺序1 ，点击隐藏，右键，在弹出菜单中选择粘贴 现在再展开隐藏...
