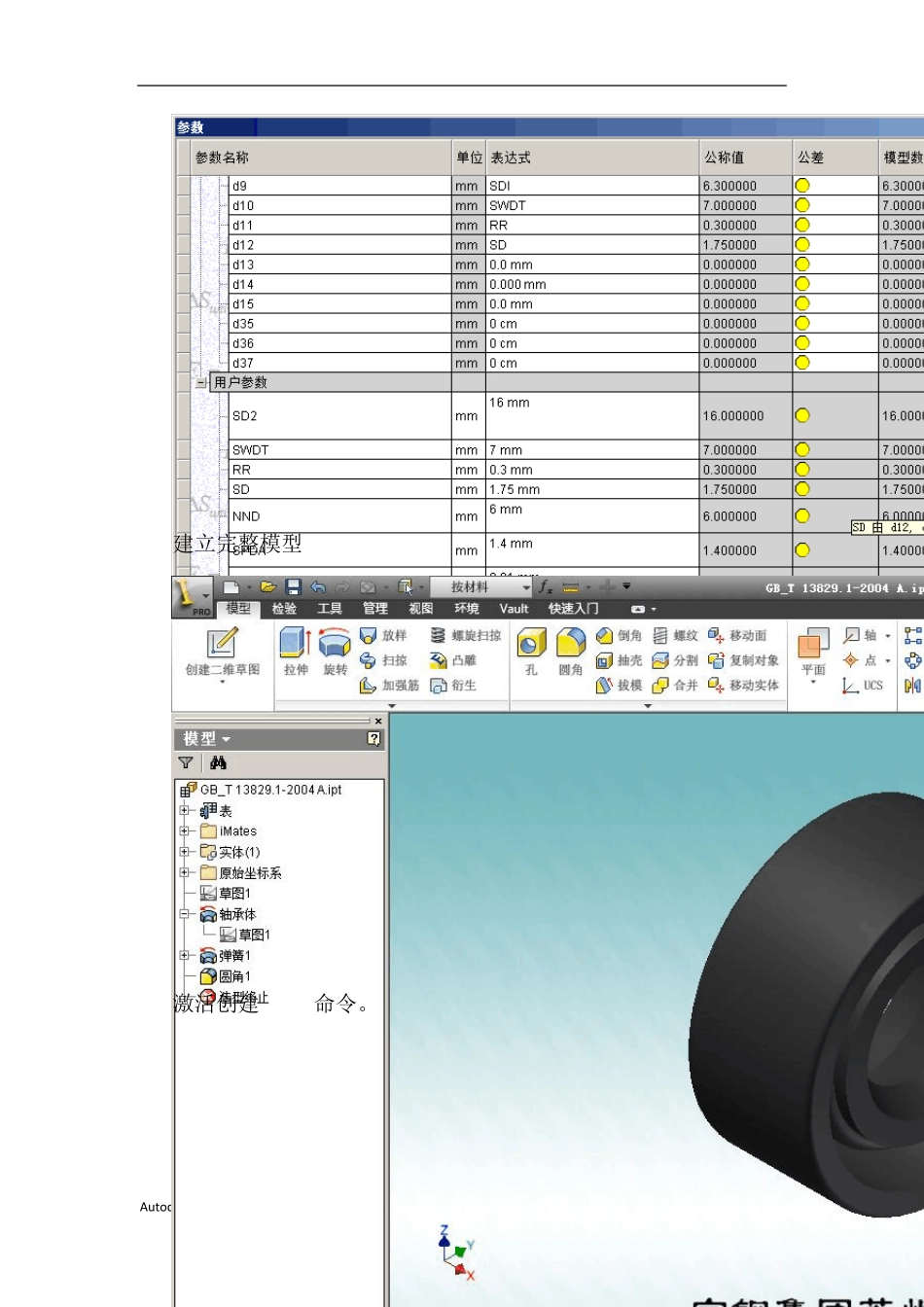

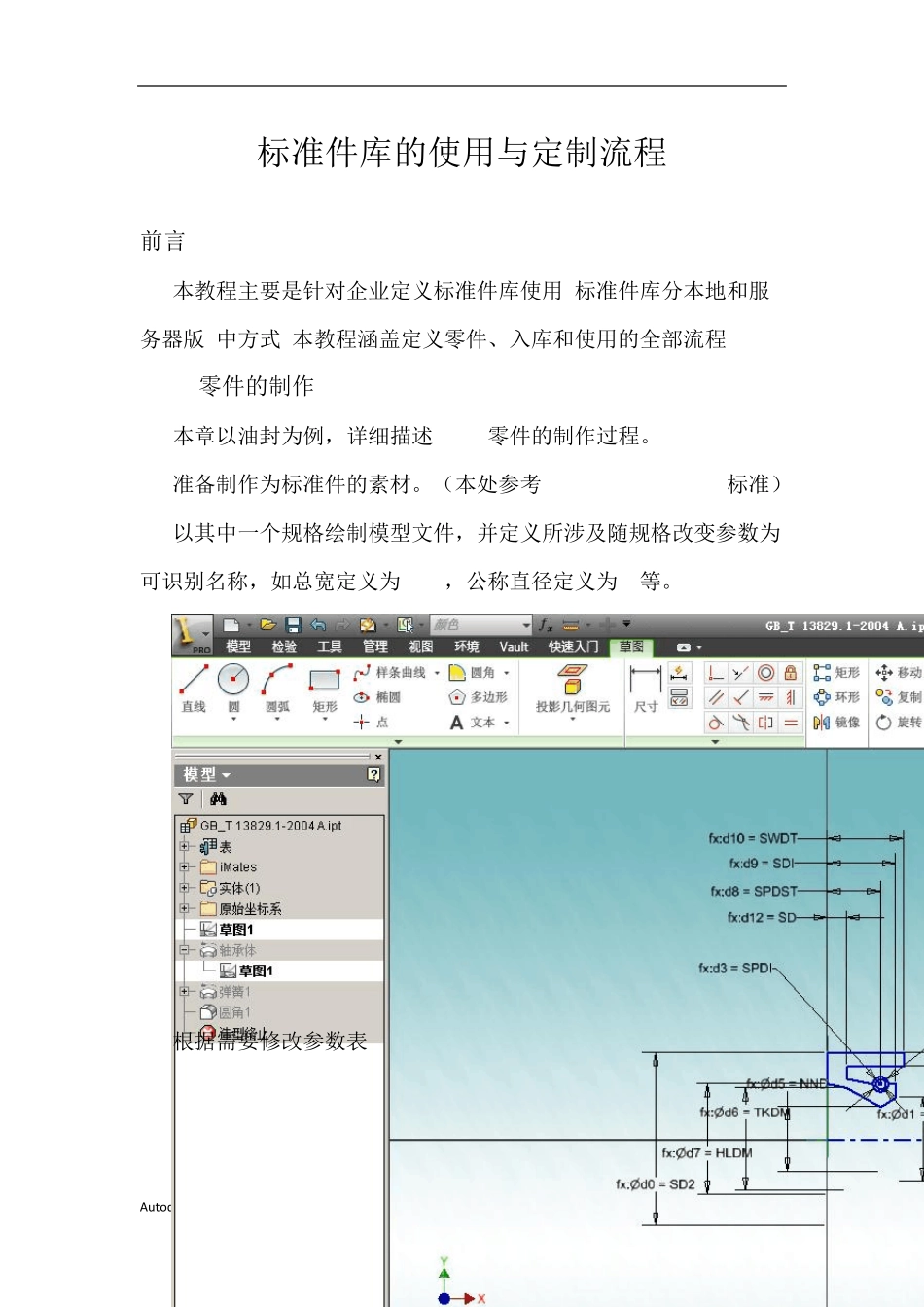

Autodesk Inventor 2011 1 标准件库的使用与定制流程 前言 本教程主要是针对企业定义标准件库使用.标准件库分本地和服务器版2中方式,本教程涵盖定义零件、入库和使用的全部流程. Ipart零件的制作 本章以油封为例，详细描述Ipart零件的制作过程。 准备制作为标准件的素材。（本处参考GB_T 13829.1-2004标准） 以其中一个规格绘制模型文件，并定义所涉及随规格改变参数为可识别名称，如总宽定义为SWDT，公称直径定义为SD等。 根据需要修改参数表 Autodesk Inventor 2011 2 建立完整模型 激活创建Ipart命令。 Autodesk Inventor 2011 3 注意，使用此命令需要安装Microsoft office软件（excel） 对所可能发生变化的参数或者特性，螺纹等点选为变量。选中当前行，右击，插入行，创建其他规格的零件。 点击确定，制作完成。 自定义iPart库单机使用： 将作为标准件的模型制作为Ipart零件，保存到本机或者网络盘上选择 可变参数 点击此处激活到可用状态 Autodesk Inventor 2011 4 实现共享使用为了便于管理，我们需要将iPart库放到本机或者网络盘上（例如：S:\Inventor 标准件）。在实际使用过程中，使用者可以在项目设置中链接库文件,如图2-1。一旦加入到“库”路径中，这个iPart就成为只读文件，不能直接修改。要想修改，需要另存到别的地方，修改好之后再存回去。 图2-1 要使用iPart库，打开或者新建装配，启用“装入零部件”功能，打开，如图2-2。 图2-2 Autodesk Inventor 2011 5 接着弹出的对话框有三种可能选择的模式，这些模式是针对iPart中已经设置的参数表数据进行不同的检索方式。如图2-3。 图2 -3 在设计过程中，可以更换iPart零件成员，如图2-4。 图2-4 服务器 iPart库的定制使用流程 本流程针对服务器版标准件库制作方法。采用此方式，需要考虑更加周全，这其中包括iPart库零件的供应商、材料、BOM表中的身份 Autodesk Inventor 2011 6 （外购件、普通制作件）等等信息。 首先，要使用有标准件制作权限的帐户登陆到服务器。（远程连接到服务器Store，运行桌面图标，Autodesk Data Management Server Console 2011，右击库，选择创建库，输入库名称。 其次，在客户端登陆服务器，如下图： Autodesk Inventor 2011 7 第三，本机项目库的配置 在服务器上创建自定义库后，该库的内容仍然是空白的。此时，需要进入Inventor环境将需要的iPart零件发布到资源中心中去，并进行...
