IPC6012C2010中文版刚性印制板的鉴定及性能规范

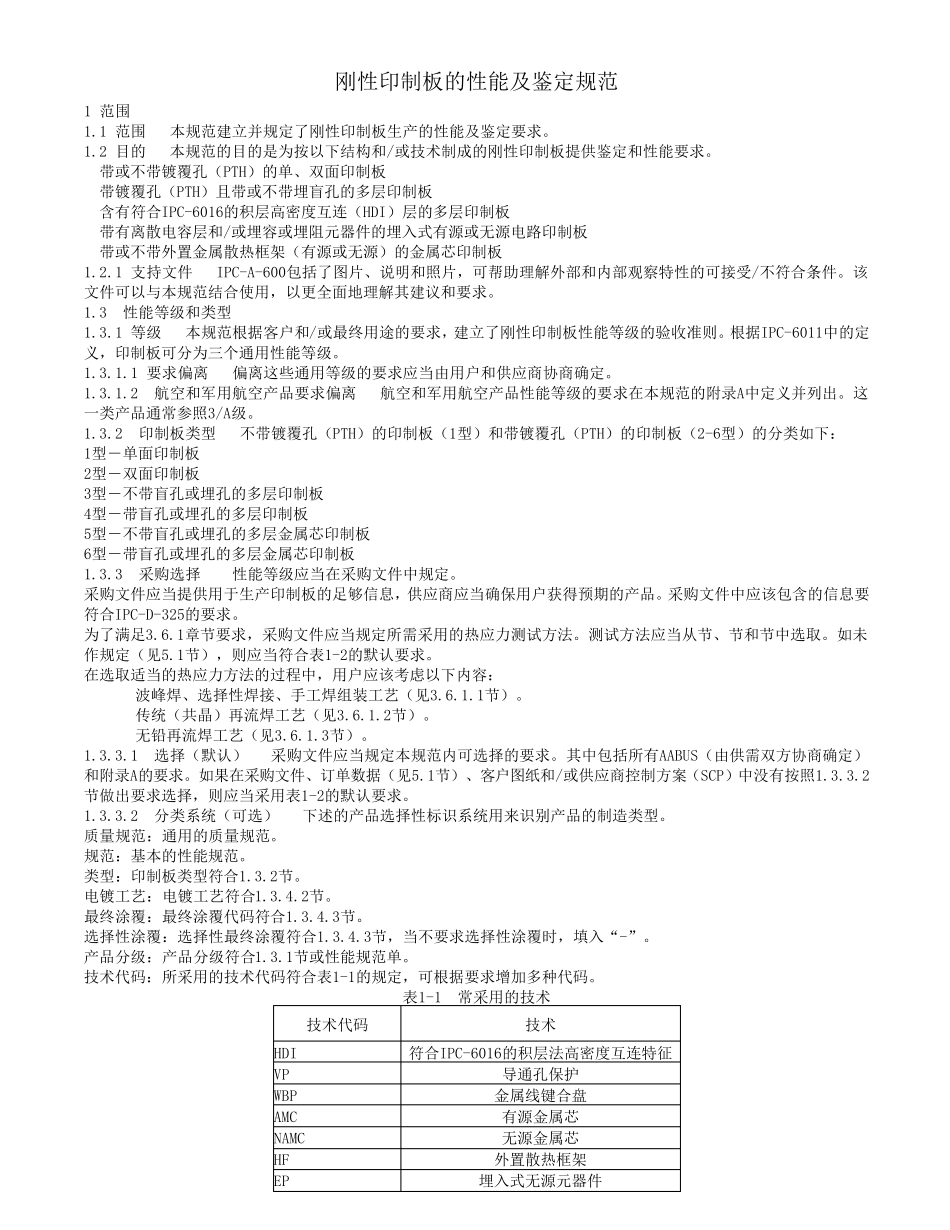

IPC6012C2010中文版刚性印制板的鉴定及性能规范_第1页
1/34

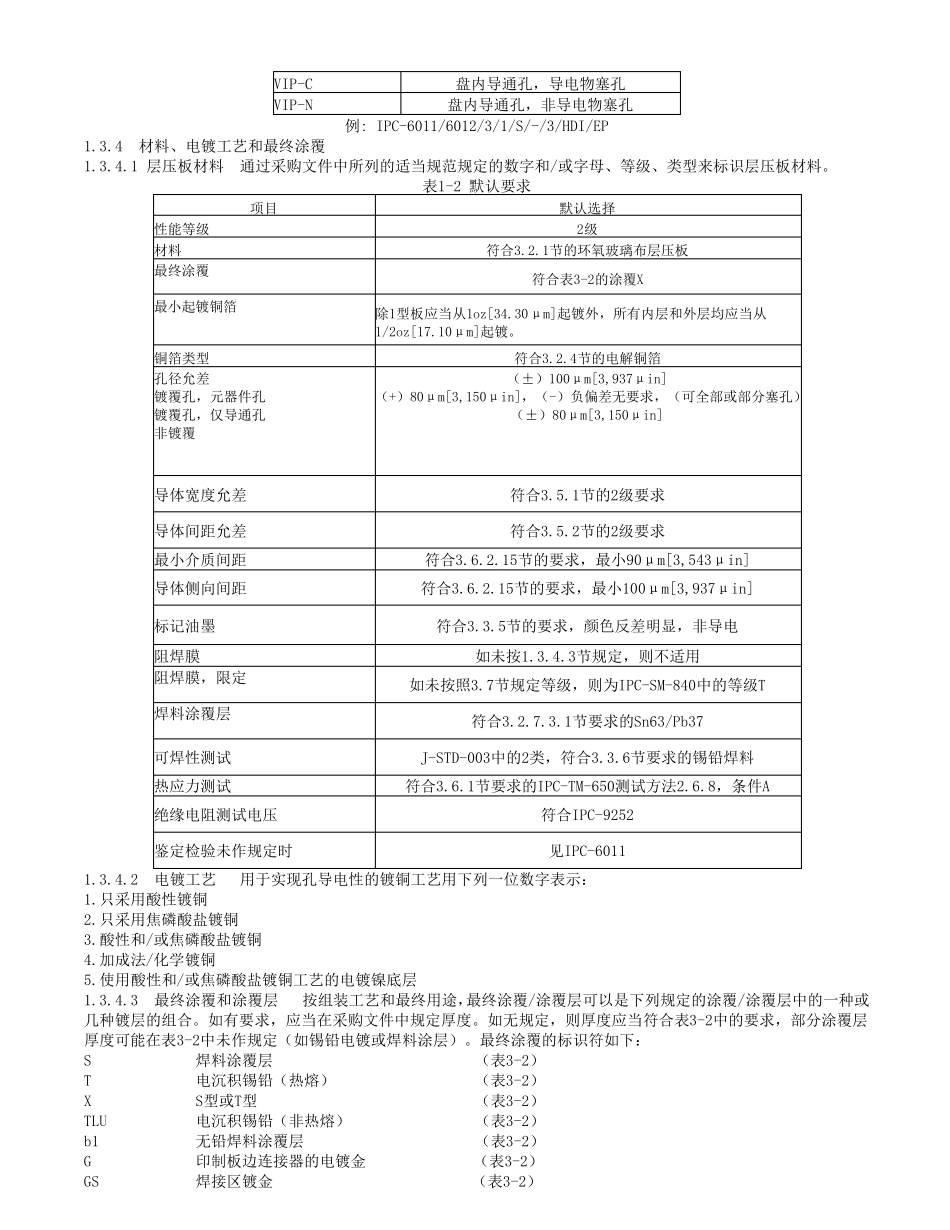

IPC6012C2010中文版刚性印制板的鉴定及性能规范_第2页
2/34

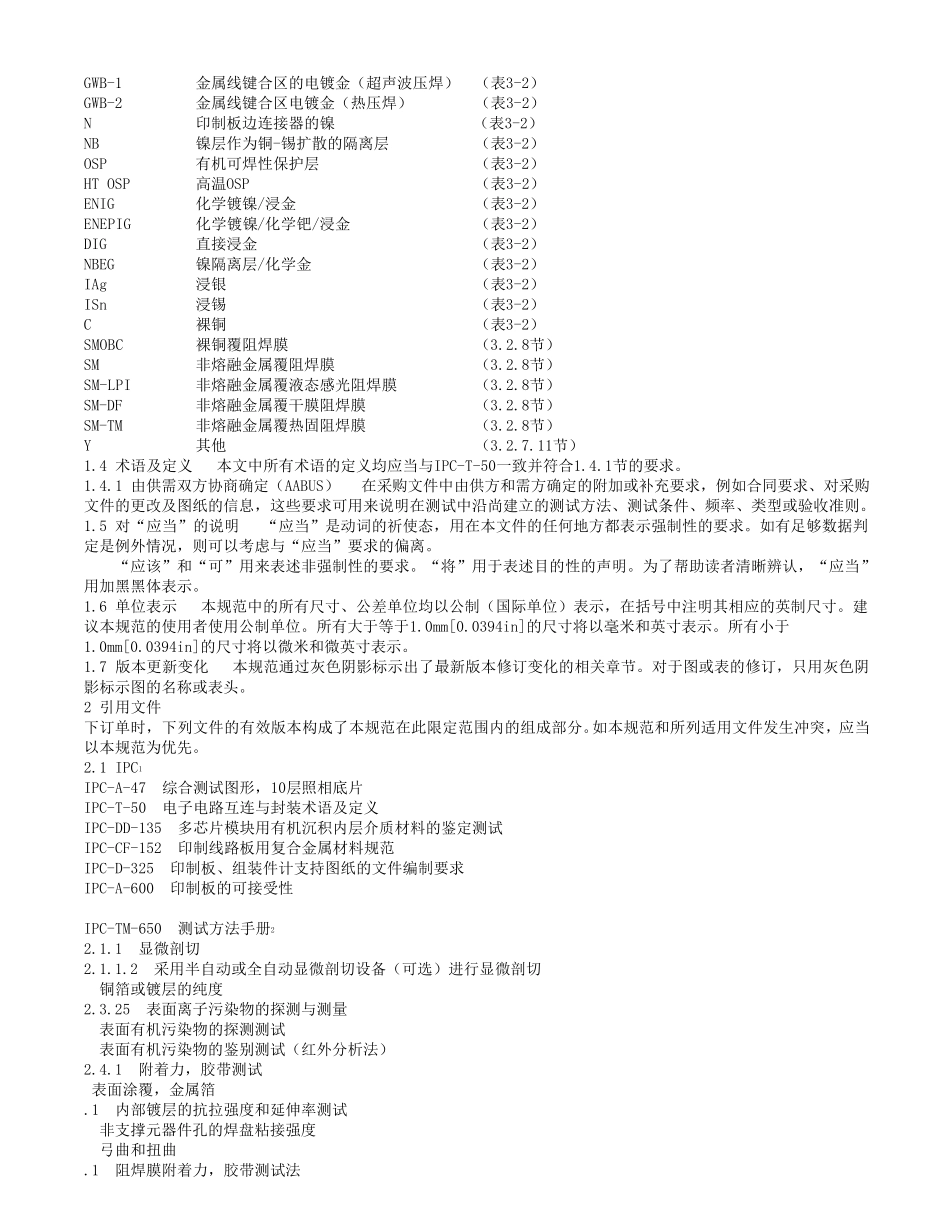

IPC6012C2010中文版刚性印制板的鉴定及性能规范_第3页
3/34
刚 性 印 制 板 的 性 能 及 鉴 定 规 范 1 范 围 1.1 范 围 本 规 范 建 立 并 规 定 了 刚 性 印 制 板 生 产 的 性 能 及 鉴 定 要 求 。 1.2 目 的 本 规 范 的 目 的 是 为 按 以 下 结 构 和 /或 技 术 制 成 的 刚 性 印 制 板 提 供 鉴 定 和 性 能 要 求 。 带 或 不 带 镀 覆 孔 ( PTH) 的 单 、 双 面 印 制 板 带 镀 覆 孔 ( PTH) 且 带 或 不 带 埋 盲 孔 的 多 层 印 制 板 含 有 符 合 IPC-6016的 积 层 高 密 度 互 连 ( HDI) 层 的 多 层 印 制 板 带 有 离 散 电 容 层 和 /或 埋 容 或 埋 阻 元 器 件 的 埋 入 式 有 源 或 无 源 电 路 印 制 板 带 或 不 带 外 置 金 属 散 热 框 架 ( 有 源 或 无 源 ) 的 金 属 芯 印 制 板 1.2.1 支 持 文 件 IPC-A-600包 括 了 图 片 、 说 明 和 照 片 , 可 帮 助 理 解 外 部 和 内 部 观 察 特 性 的 可 接 受 /不 符 合 条 件 。 该文 件 可 以 与 本 规 范 结 合 使 用 , 以 更 全 面 地 理 解 其 建 议 和 要 求 。 1.3 性 能 等 级 和 类 型 1.3.1 等 级 本 规 范 根 据 客 户 和 /或 最 终 用 途的 要 求 , 建 立 了 刚 性 印 制 板 性 能 等 级 的 验收准则。 根 据 IPC-6011中的 定义, 印 制 板 可 分为 三个通用 性 能 等 级 。 1.3.1.1 要 求 偏离 偏离 这些通用 等 级 的 要 求 应当由用 户 和 供 应商协商确定 。 1.3.1.2 航空和 军用 航空产 品要 求 偏离 航空和 军用 航空产 品性 能 等 级 的 要 求 在本 规 范 的 附录A中定 义并 列出。 这一类 产 品通常参照 3/A级 。 1.3.2 印 制 板 类 型 不 带 镀 覆 孔 ( PTH) 的 印 制 板 ( 1型 ) 和 带 镀 覆 孔 ( PTH) 的 印 制 板 ( 2-6型 ) 的 分类 如下 : 1型 ―单 面 印 制 板 2型 ―双 面 印 制 板 3型 ―不 带 盲 孔 或 埋 孔 的 多 层 印 制 板 4型 ―带 盲 孔 或 埋 孔 的 多 层 印 制 板 5型 ―不 带 盲 孔 或 ...
