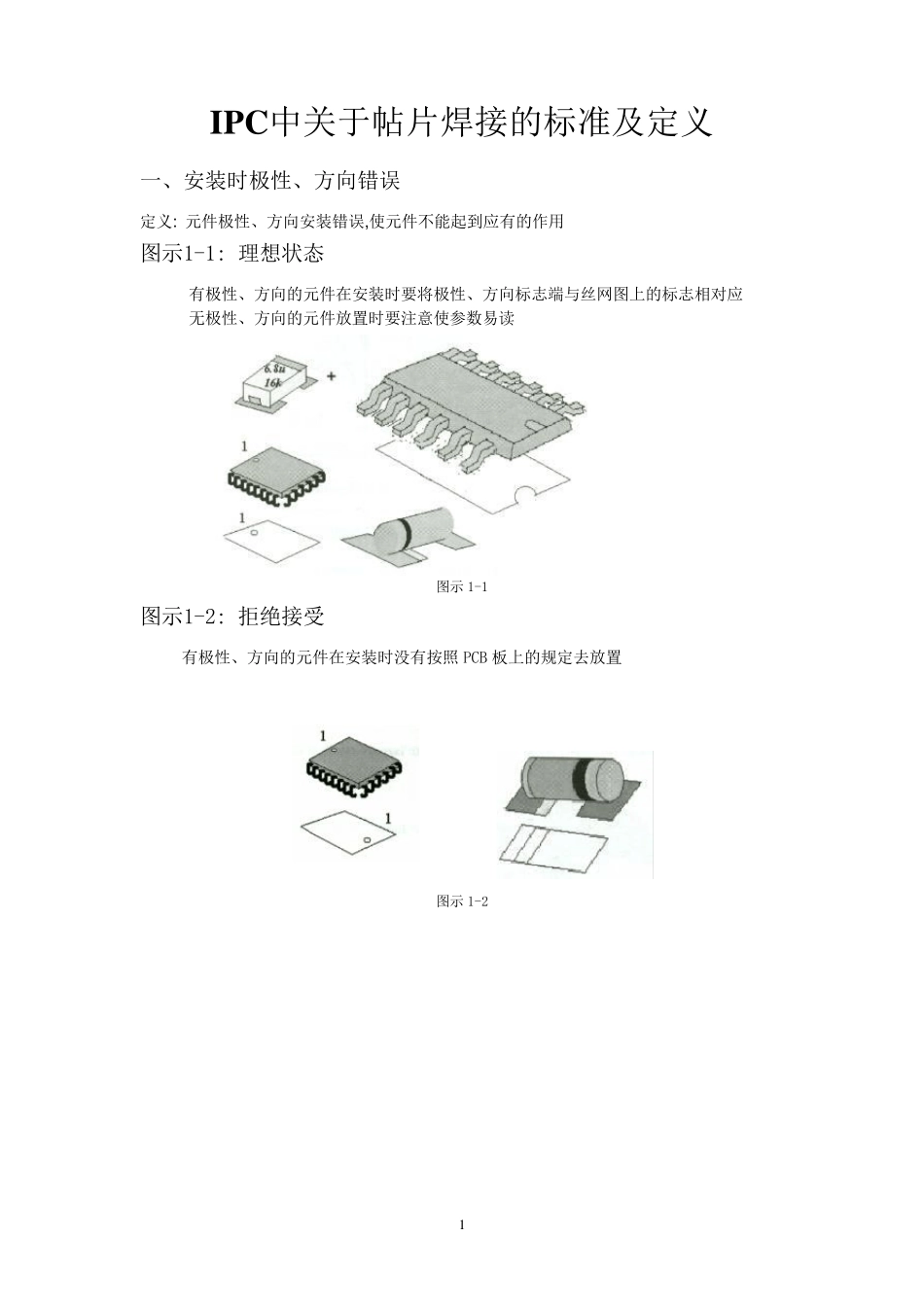

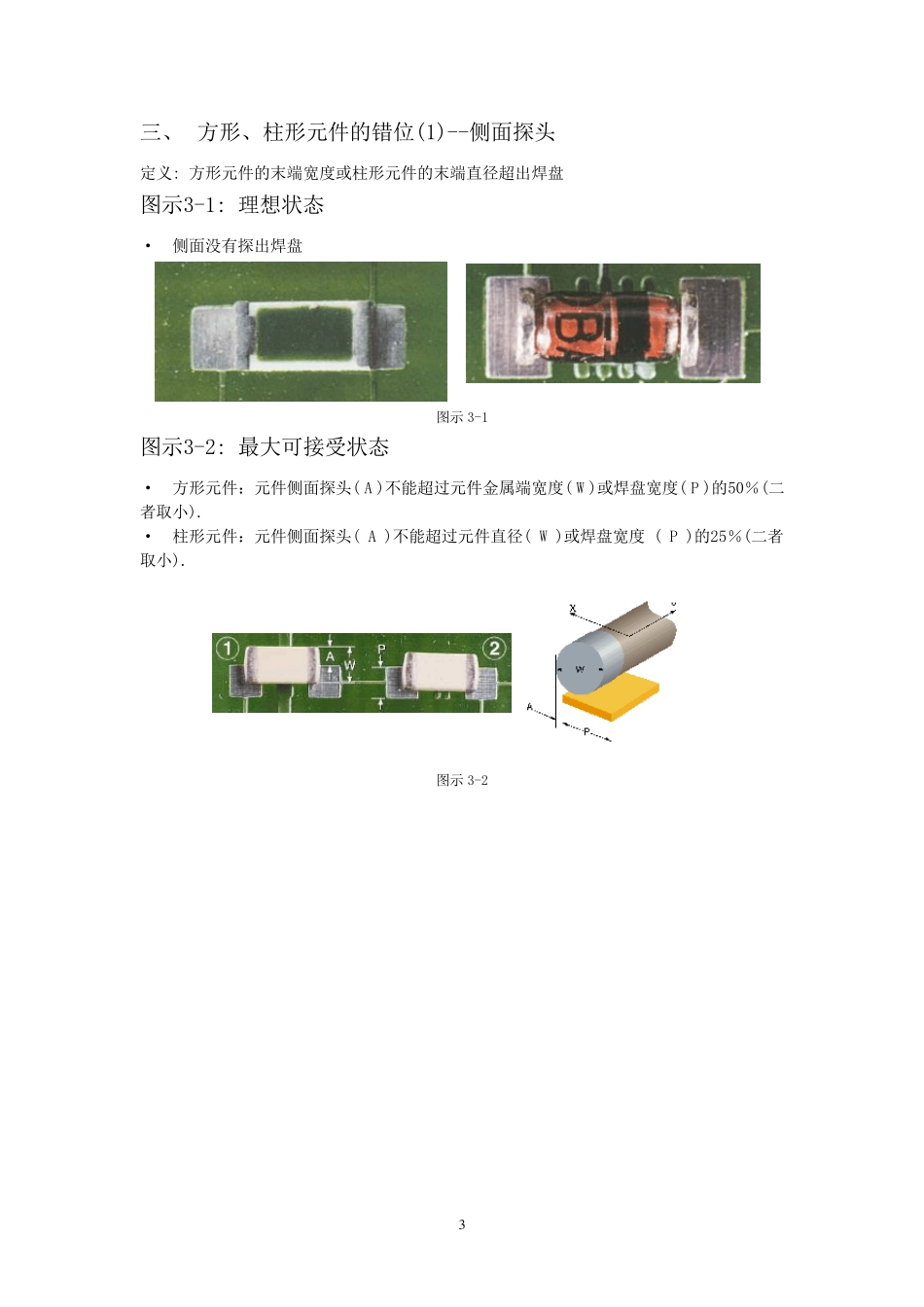

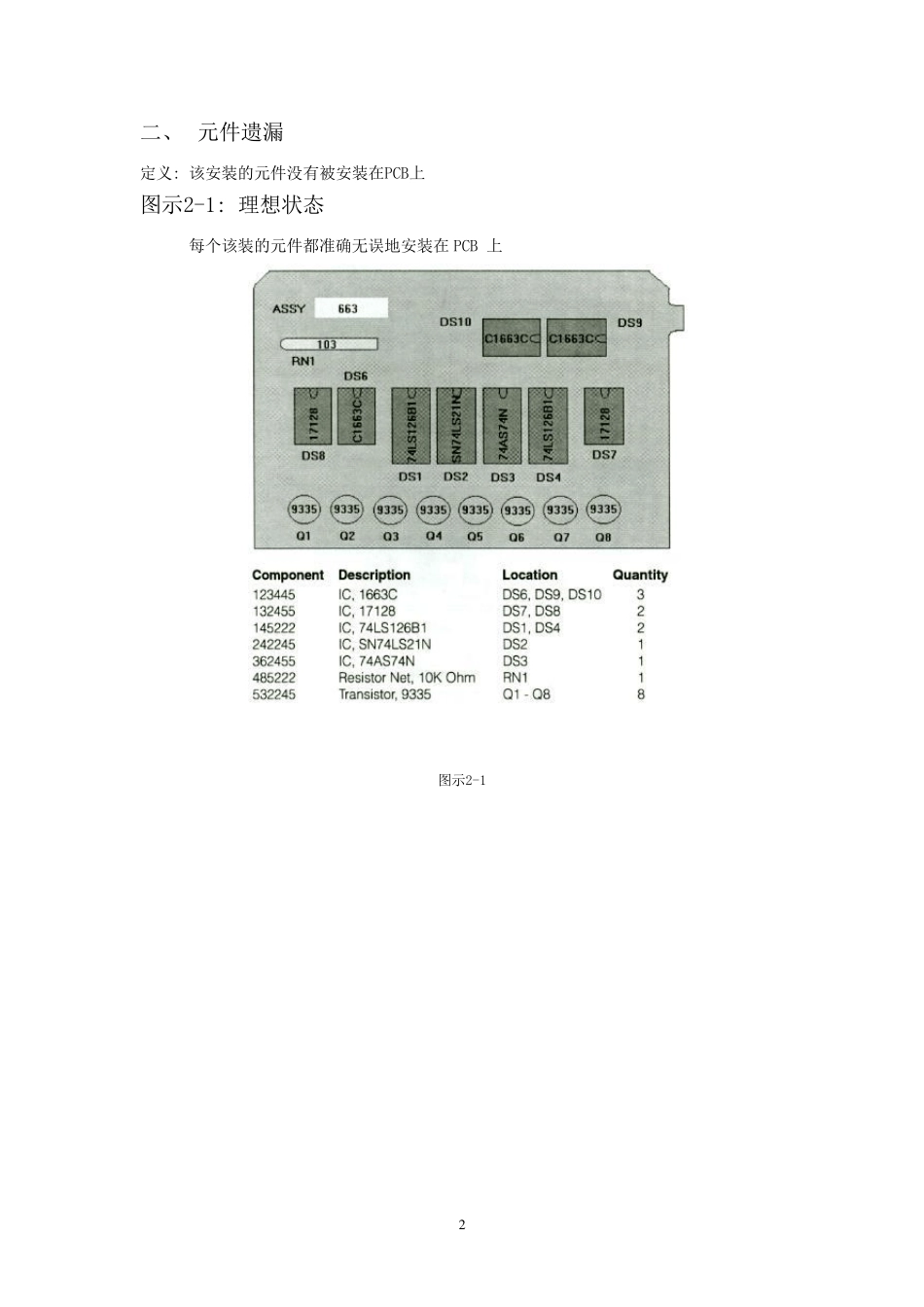

1 IP C中关于帖片焊接的标准及定义 一、安装时极性、方向错误 定义: 元件极性、方向安装错误,使元件不能起到应有的作用 图示1-1: 理想状态 有极性、方向的元件在安装时要将极性、方向标志端与丝网图上的标志相对应 无极性、方向的元件放置时要注意使参数易读 图示 1-1 图示1-2: 拒绝接受 有极性、方向的元件在安装时没有按照 PCB 板上的规定去放置 图示 1-2 2 二、 元件遗漏 定义: 该安装的元件没有被安装在PCB上 图示2-1: 理想状态 每个该装的元件都准确无误地安装在 PCB 上 图示2-1 3 三、 方形、柱形元件的错位(1)--侧面探头 定义: 方形元件的末端宽度或柱形元件的末端直径超出焊盘 图示3-1: 理想状态 · 侧面没有探出焊盘 图示3-1 图示3-2: 最大可接受状态 · 方形元件：元件侧面探头( A )不能超过元件金属端宽度( W )或焊盘宽度( P )的50％(二者取小). · 柱形元件：元件侧面探头( A )不能超过元件直径( W )或焊盘宽度 ( P )的25％(二者取小). 图示3-2 4 方形、柱形元件的错位(2)—末端探头 定 义 : 元件末端探出焊盘 图示3-3: 理想状态 • 没有末端探头 图示 3-3 图示3-4: 拒绝接受 • 元件末端超出焊盘 图示 3-4 5 方形,柱形元件的错位(3)—没有末端重叠 定义: 元件的金属端与焊盘必须有良好连接 图示3-5: 理想状态 • 元件的末端与焊盘的接触要是可视的 图示 3-5 图示3-6: 拒绝接受 • 元件的末端与焊盘没有接触即没有末端重叠 图示 3-6 6 四、鸥翼形引脚,J 形引脚的错位(1)--侧面探头 定 义 : 元件的引脚超出焊盘外面 图示4-1: 理想状态 • 没有侧面探头 图示4-1 图示4-2: 最大可接受状态 · 元件引脚超出焊盘部分( A )不能超过引脚宽度( W )的50％. 图示4-2 7 鸥翼形引脚,J 形引脚的错位 (2)--脚趾探头 定 义 : 元件的脚趾伸出焊盘外面 图示4-3: 理想状态 · 无脚趾探头 图示4-3 图示4-4: 最大可接受状态 · 脚趾探头( B )不允许侵犯最小导电空间及最小跟焊点的要求 · J-lead 元件脚趾探头不作详细说明 注: 侧面连接长度应满足:最小侧面连接长度=引脚宽度的150% 图示4-4 8 五、 方形元件--焊料过多 定义: 焊点处焊料的量多于标准要求 图示5-1: 理想状态 · 焊缝高度=元件末端高度+焊锡厚度(元件末端底部和焊盘间的距离) 图示5-1 图示5-2: 最大可接受状...
