iphone触摸屏结构介绍

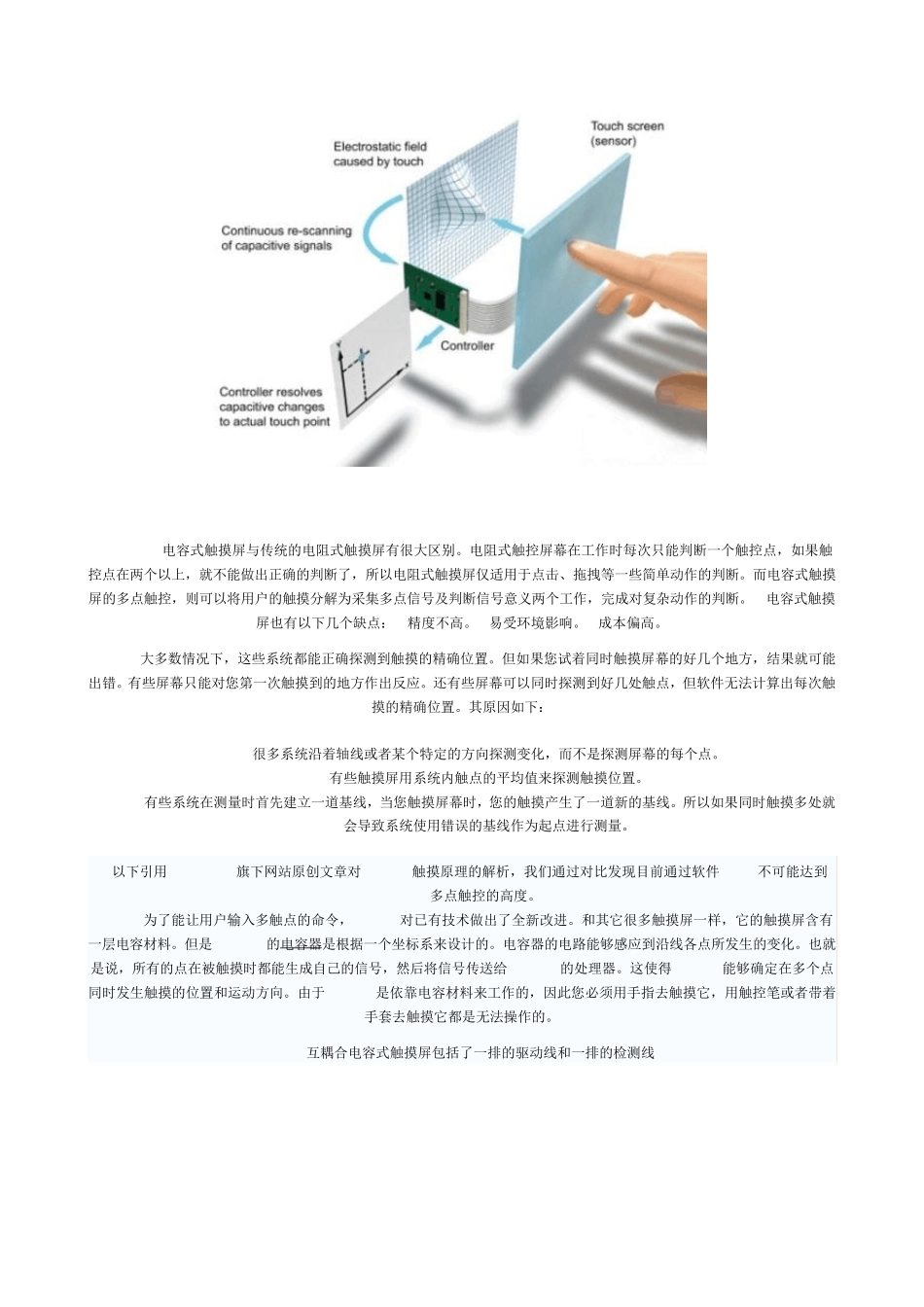

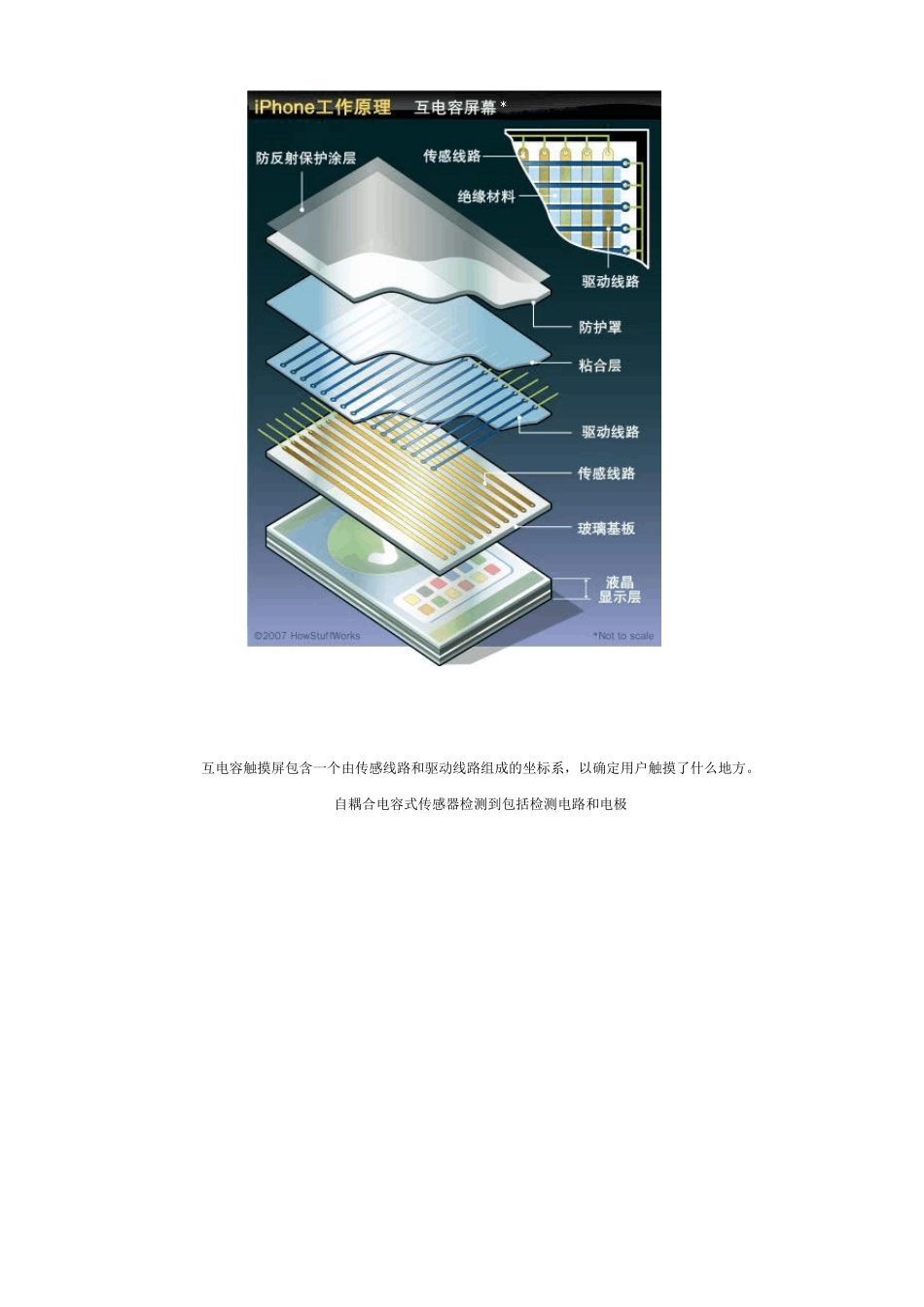

[转]iphone 触摸屏结构介绍funnystuff2009-05-2621:13:28阅读 500评论 0 字号：大中小 订阅电阻式触摸屏的构成是显示屏及一块与显示屏紧密贴合的电阻薄膜屏。这个电阻薄膜屏通常分为两层，一层是由玻璃或有机玻璃构成的基层，其表面涂有透明的导电层；基层外面压着我们平时直接接触的经过硬化及防刮处理的塑料层，塑料层内部同样有一层导电层，两个导电层之间是分离的。当我们用手指或其他物体触摸屏幕的时候，两个导电层发生接触，电阻产生变化，控制器则根据电阻的具体变化来判断接触点的坐标并进行相应的操作。而 iPhone则采用的是电容式触摸屏，它是通过人体的感应电流来进行工作的。普通电容式触摸屏的感应屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层导电层，最外层是一薄层矽土玻璃保护层。当我们用手指触摸在感应屏上的时候，人体的电场让手指和和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。电容式触摸屏与传统的电阻式触摸屏有很大区别。电阻式触控屏幕在工作时每次只能判断一个触控点，如果触控点在两个以上，就不能做出正确的判断了，所以电阻式触摸屏仅适用于点击、拖拽等一些简单动作的判断。而电容式触摸屏的多点触控，则可以将用户的触摸分解为采集多点信号及判断信号意义两个工作，完成对复杂动作的判断。电容式触摸屏也有以下几个缺点：1.精度不高。2.易受环境影响。3.成本偏高。大多数情况下，这些系统都能正确探测到触摸的精确位置。但如果您试着同时触摸屏幕的好几个地方，结果就可能出错。有些屏幕只能对您第一次触摸到的地方作出反应。还有些屏幕可以同时探测到好几处触点，但软件无法计算出每次触摸的精确位置。其原因如下：很多系统沿着轴线或者某个特定的方向探测变化，而不是探测屏幕的每个点。有些触摸屏用系统内触点的平均值来探测触摸位置。有些系统在测量时首先建立一道基线，当您触摸屏幕时，您的触摸产生了一道新的基线。所以如果同时触摸多处就会导致系统使用错误的基线作为起点进行测量。以下引用Discovery旗下网站原创文章对 iPhone触摸原理的解析，我们通过对比发现目前通过软件 5800不可能达到iPhone多点触控的高度。为了能让用户输入多触点的命令，iPhone对已有...
