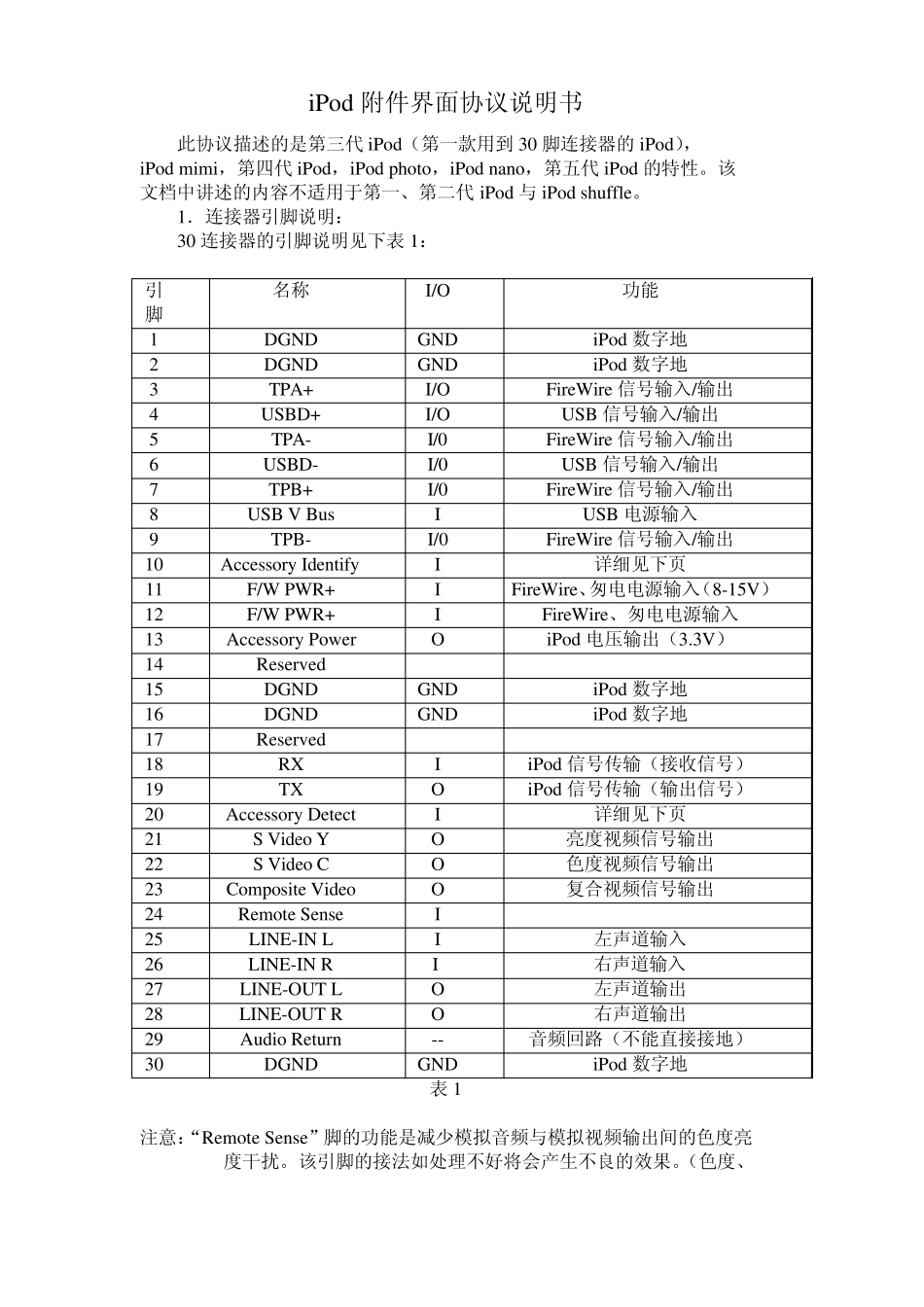

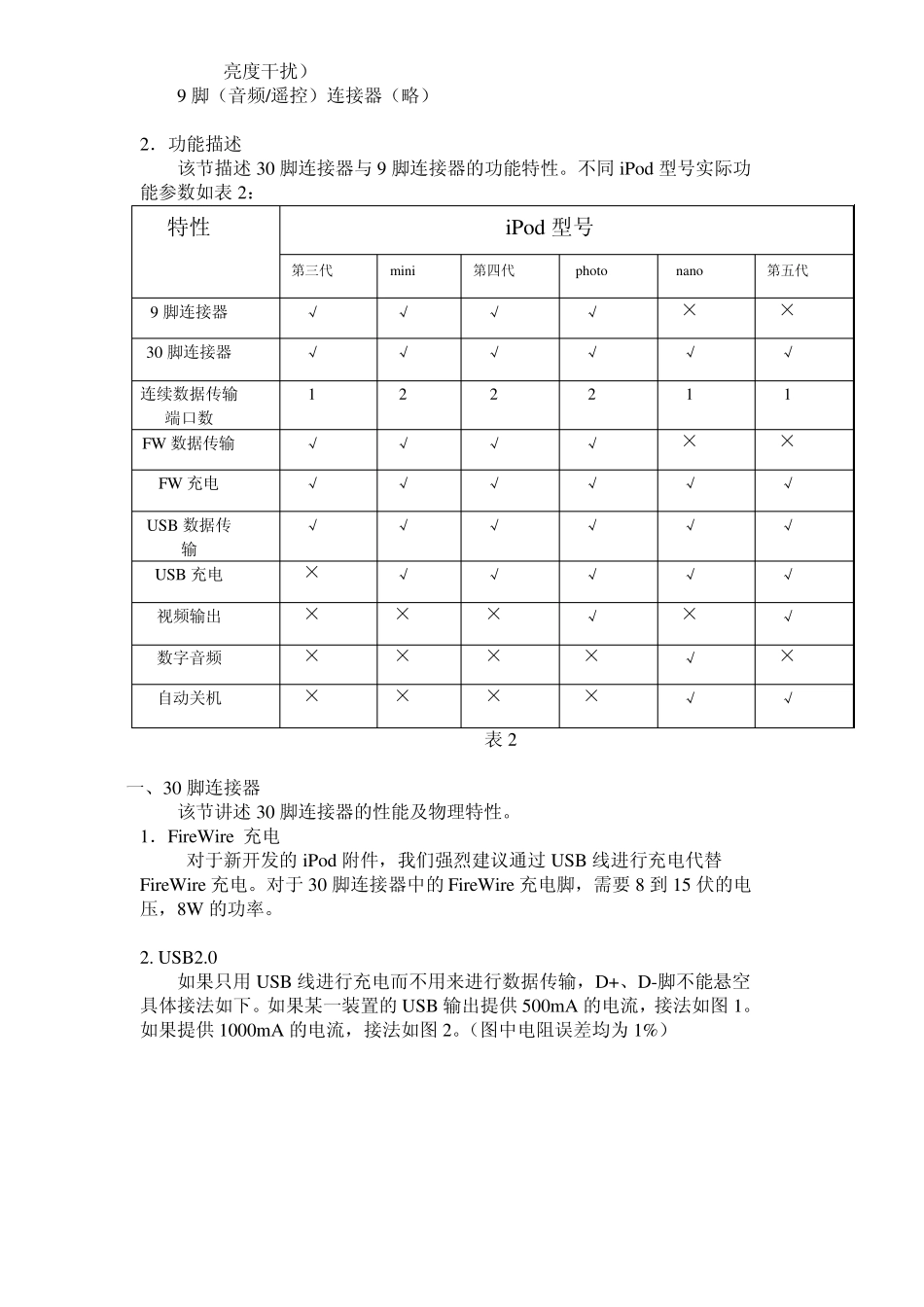

iPod 附件界面协议说明书 此协议描述的是第三代iPod（第一款用到30 脚连接器的iPod）， iPod mimi，第四代iPod，iPod photo，iPod nano，第五代iPod 的特性。该 文档中讲述的内容不适用于第一、第二代iPod 与iPod shuffle。 1．连接器引脚说明： 30 连接器的引脚说明见下表1： 引 脚 名称 I/O 功能 1 DGND GND iPod 数字地 2 DGND GND iPod 数字地 3 TPA+ I/O FireWire 信号输入/输出 4 USBD+ I/O USB 信号输入/输出 5 TPA- I/0 FireWire 信号输入/输出 6 USBD- I/0 USB 信号输入/输出 7 TPB+ I/0 FireWire 信号输入/输出 8 USB V Bus I USB 电源输入 9 TPB- I/0 FireWire 信号输入/输出 10 Accessory Identify I 详细见下页 11 F/W PWR+ I FireWire、匆电电源输入（8-15V） 12 F/W PWR+ I FireWire、匆电电源输入 13 Accessory Power O iPod 电压输出（3.3V） 14 Reserved 15 DGND GND iPod 数字地 16 DGND GND iPod 数字地 17 Reserved 18 RX I iPod 信号传输（接收信号） 19 TX O iPod 信号传输（输出信号） 20 Accessory Detect I 详细见下页 21 S Video Y O 亮度视频信号输出 22 S Video C O 色度视频信号输出 23 Composite Video O 复合视频信号输出 24 Remote Sense I 25 LINE-IN L I 左声道输入 26 LINE-IN R I 右声道输入 27 LINE-OUT L O 左声道输出 28 LINE-OUT R O 右声道输出 29 Audio Return -- 音频回路（不能直接接地） 30 DGND GND iPod 数字地 表1 注意：“Remote Sense”脚的功能是减少模拟音频与模拟视频输出间的色度亮度干扰。该引脚的接法如处理不好将会产生不良的效果。（色度、亮度干扰） 9 脚（音频/遥控）连接器（略） 2．功能描述 该节描述30 脚连接器与9 脚连接器的功能特性。不同iPod 型号实际功 能参数如表2： 特性 iPod 型号 第三代 mini 第四代 photo nano 第五代 9 脚连接器 √ √ √ √ × × 30 脚连接器 √ √ √ √ √ √ 连续数据传输端口数 1 2 2 2 1 1 FW 数据传输 √ √ √ √ × × FW 充电 √ √ √ √ √ √ USB 数据传输 √ √ √ √ √ √ USB 充电 × √ √ √ √ √ 视频输出 × × × √ × √ 数字音频 × × × × √ ...
