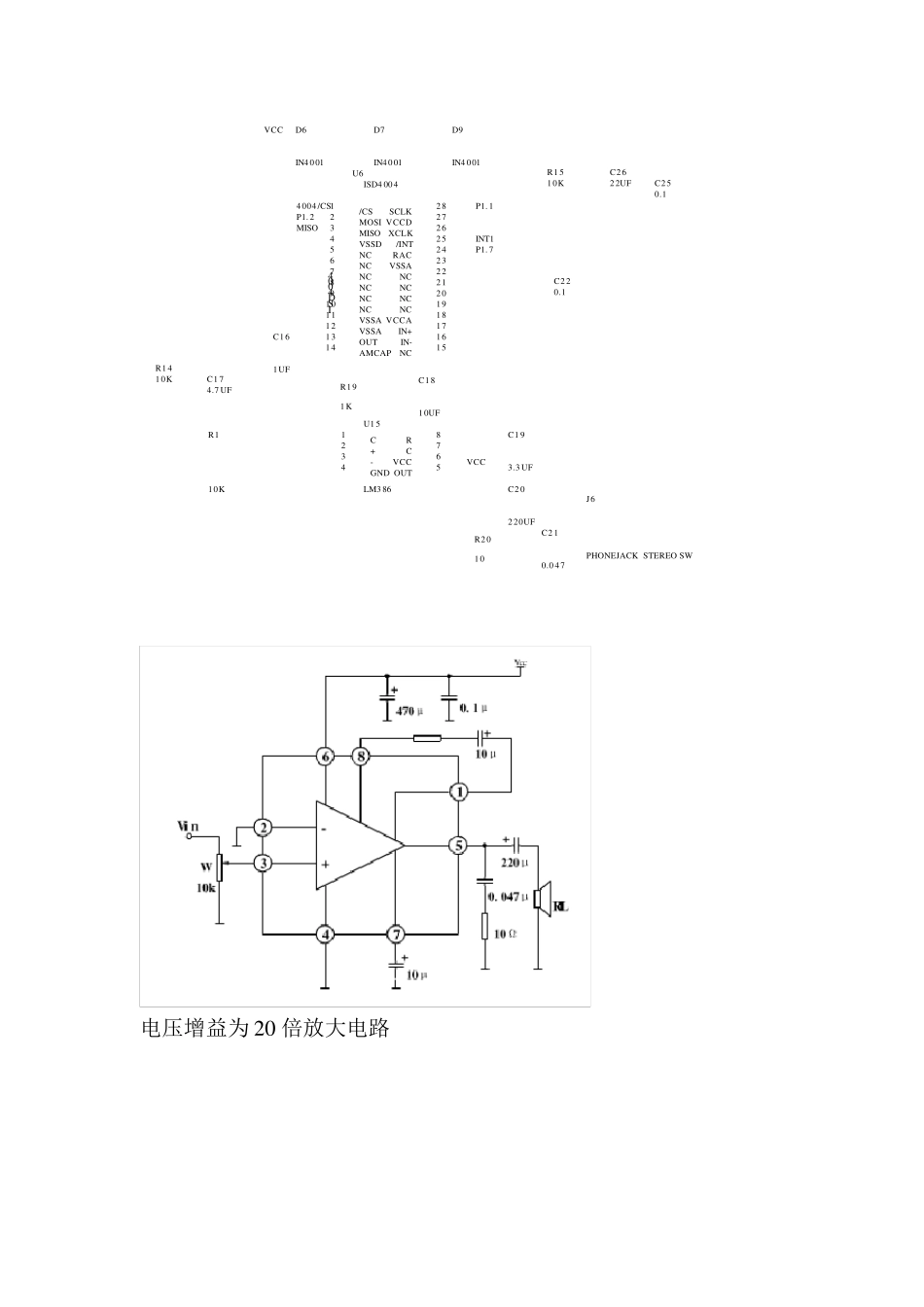

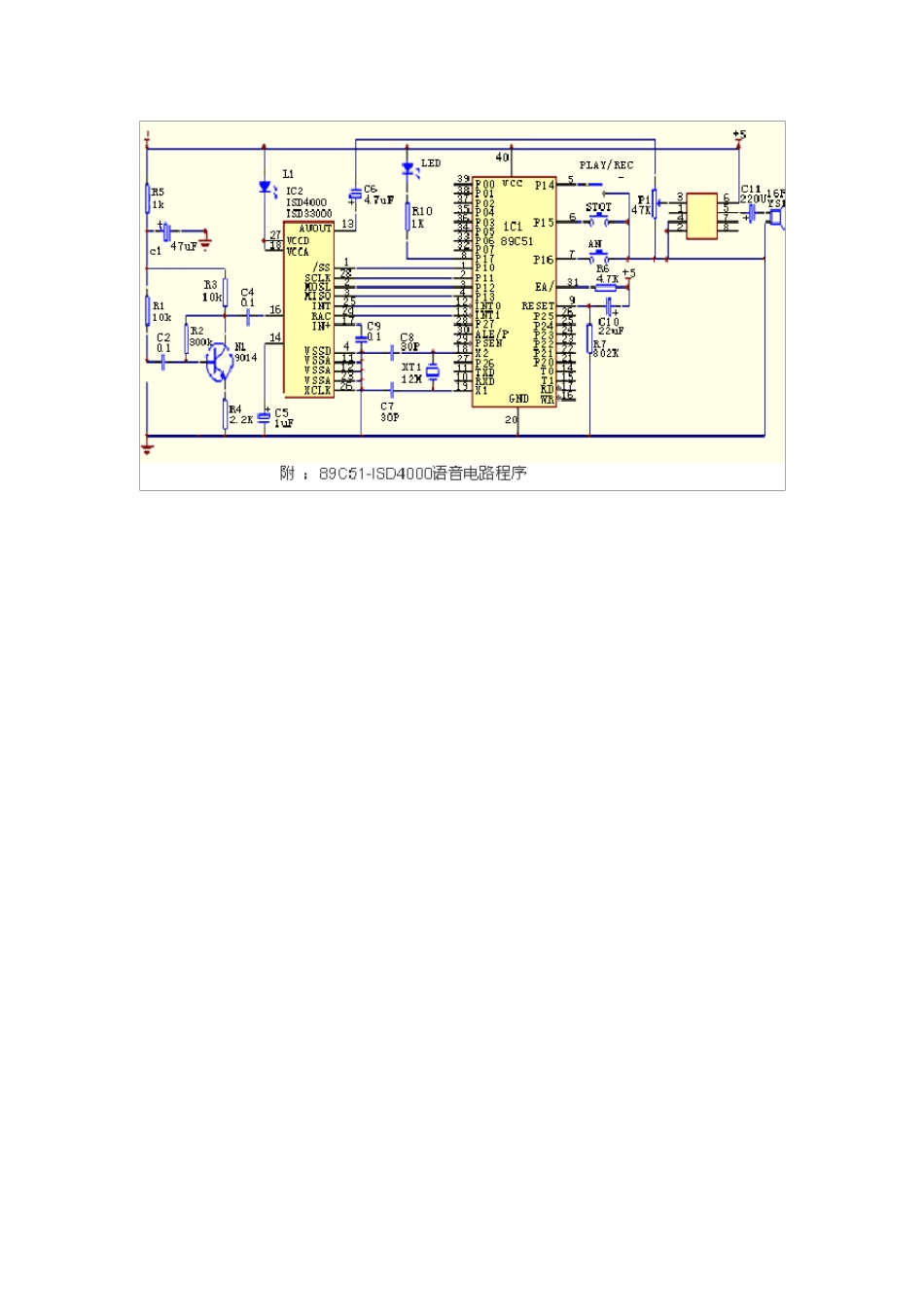

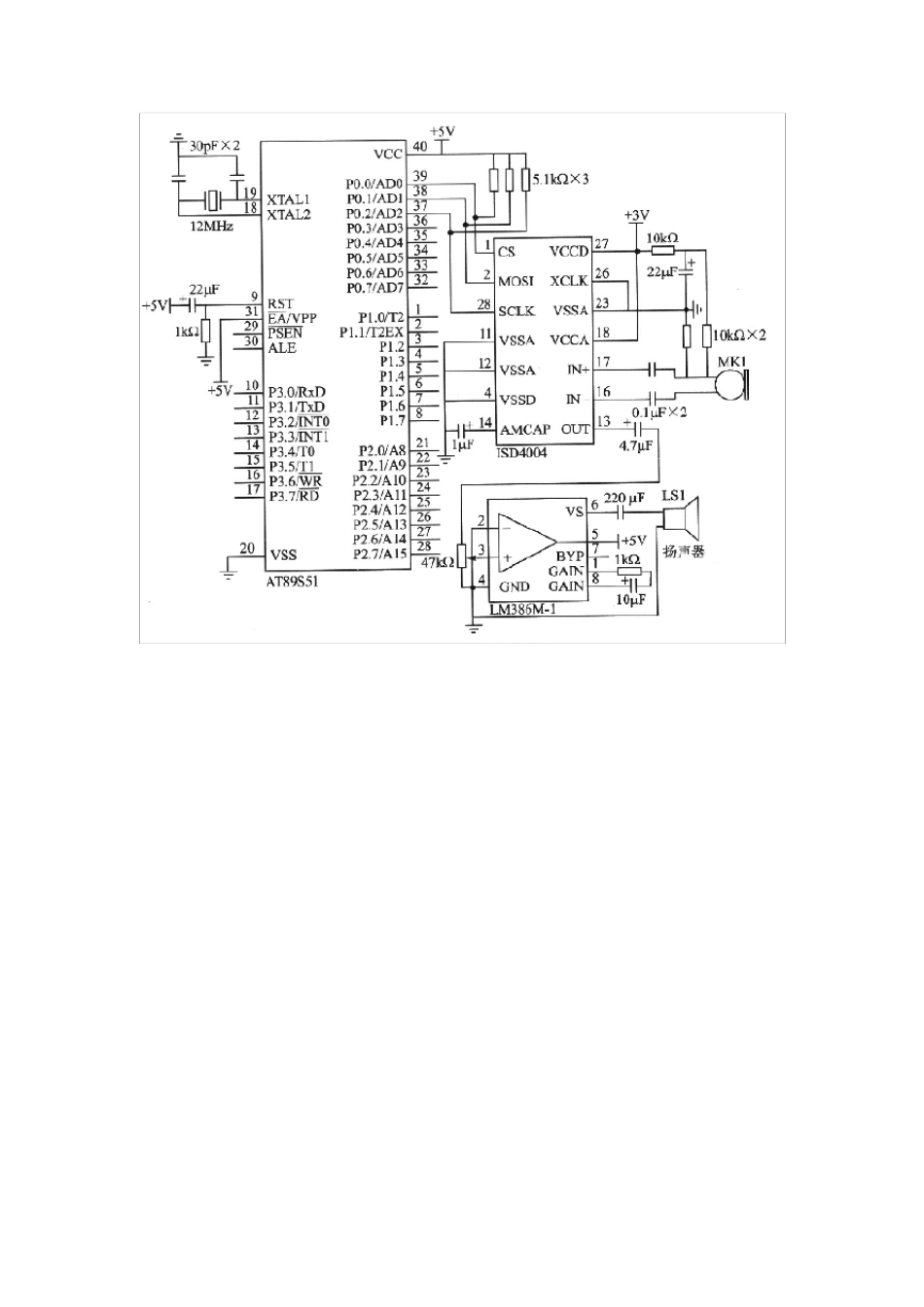

/CS1MOSI2MISO3VSSD4NC5NC6NC7NC8NC9NC10VSSA11VSSA12OUT13AMCAP14SCLK28VCCD27XCLK26/INT25RAC24VSSA23NC22NC21NC20NC19VCCA18IN+17IN-16NC15ISD4004U6ISD4 004D6IN4 001D7IN4 001D9IN4 001C2 622UFC1 810UFC1 93.3 UFC2 0220UFC1 61UFC1 74.7 UFC2 10.0 47C2 20.1C2 50.1R1 510KR1 91KR2 010R1 410KC1+2-3GND4R8C7VCC6OUT5U1 5LM3 86VCC4004/CSP1. 2MISOP1. 1VCCR110KP1. 7INT1J6PHONEJACK STEREO SW 电压增益为 20 倍放大电路 电压增益为 5 0 倍放大电路 电压增益2 0 0 倍放大电路 //***************************************************** // ISD4002-89c51 开发板演示例程 C51 版本 * // 作者：中青世纪 Lell * // 2008.2.27 * // * // 更多 ISD4000 使用心得请登陆中青世纪论坛 * // http://www.atvoc.com/bbs * // * //***************************************************** #include sbit SS = P1^0; //片选 sbit SCLK = P1^1; //ISD4003 时钟 sbit MOSI = P1^2; //数据输入 sbit MISO = P1^3; //数据输出 sbit LED = P1^7; //指示灯 sbit ISD_INT= P3^2; //中断 sbit AN = P1^6; //执行 sbit STOP = P1^5; //复位 sbit PR = P1^4; //PR=1 录音 PR=0 放音 void delay(unsigned int time) //延迟 n 微秒 { while(time!=0) { time-- ; } } void delayms(unsigned int time) //延迟 n 毫秒 { TMOD=0x01; for(time;time>0;time--) { TH0=0xfc; TL0=0x18; TR0=1; while(TF0!=1) {;} TF0=0; TR0=0; } } //************************************ //ISD4002 spi 串行发送子程序，8 位数据 //************************************ void spi_send(unsigned char isdx) { unsigned char isx_counter; SS=0; //ss=0,打开spi 通信端 SCLK=0; for(isx_counter=0;isx_counter<8;isx_counter++) //先发低位再发高位，依次发送。 { if ((isdx&0x01)==1) MOSI=1; else MOSI=0; isdx=isdx>>1; SCLK=1; delay(2); SCLK=0; delay(2); } } //******************************* //发送stop 指令 //******************************* void isd_stop(void) { delay(10); spi_send(0x30); SS=1; delayms(50); } //*****************************...
