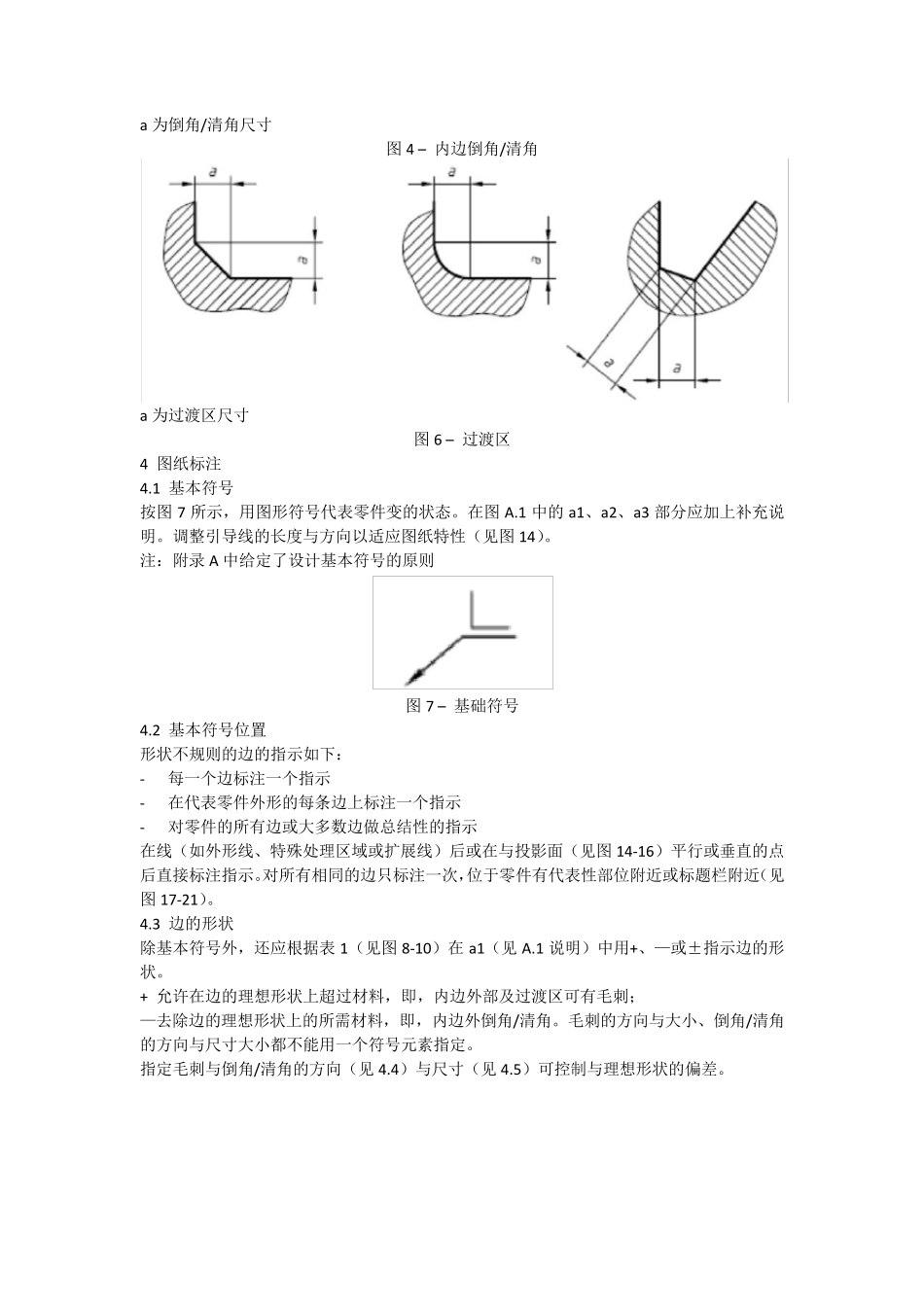

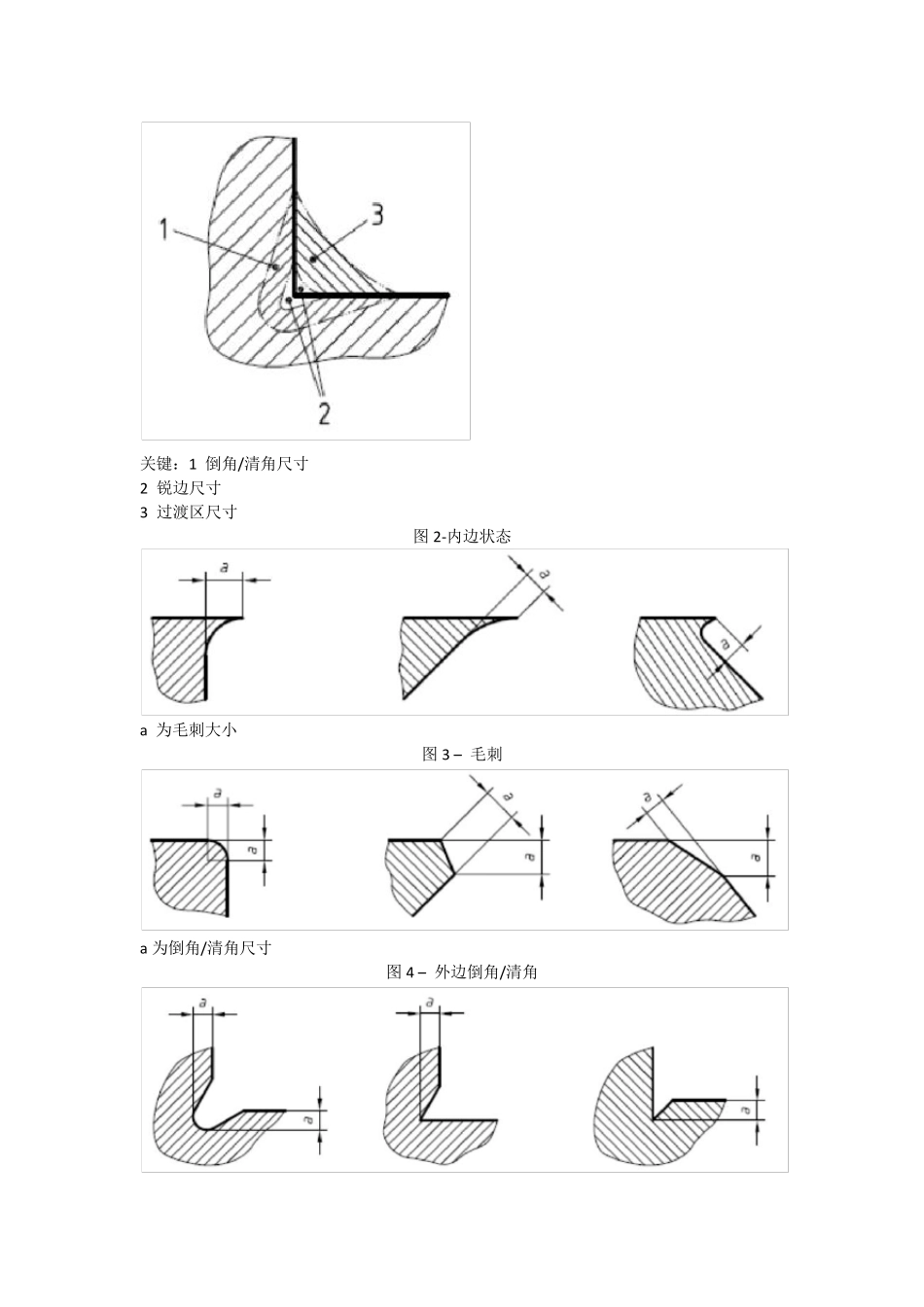

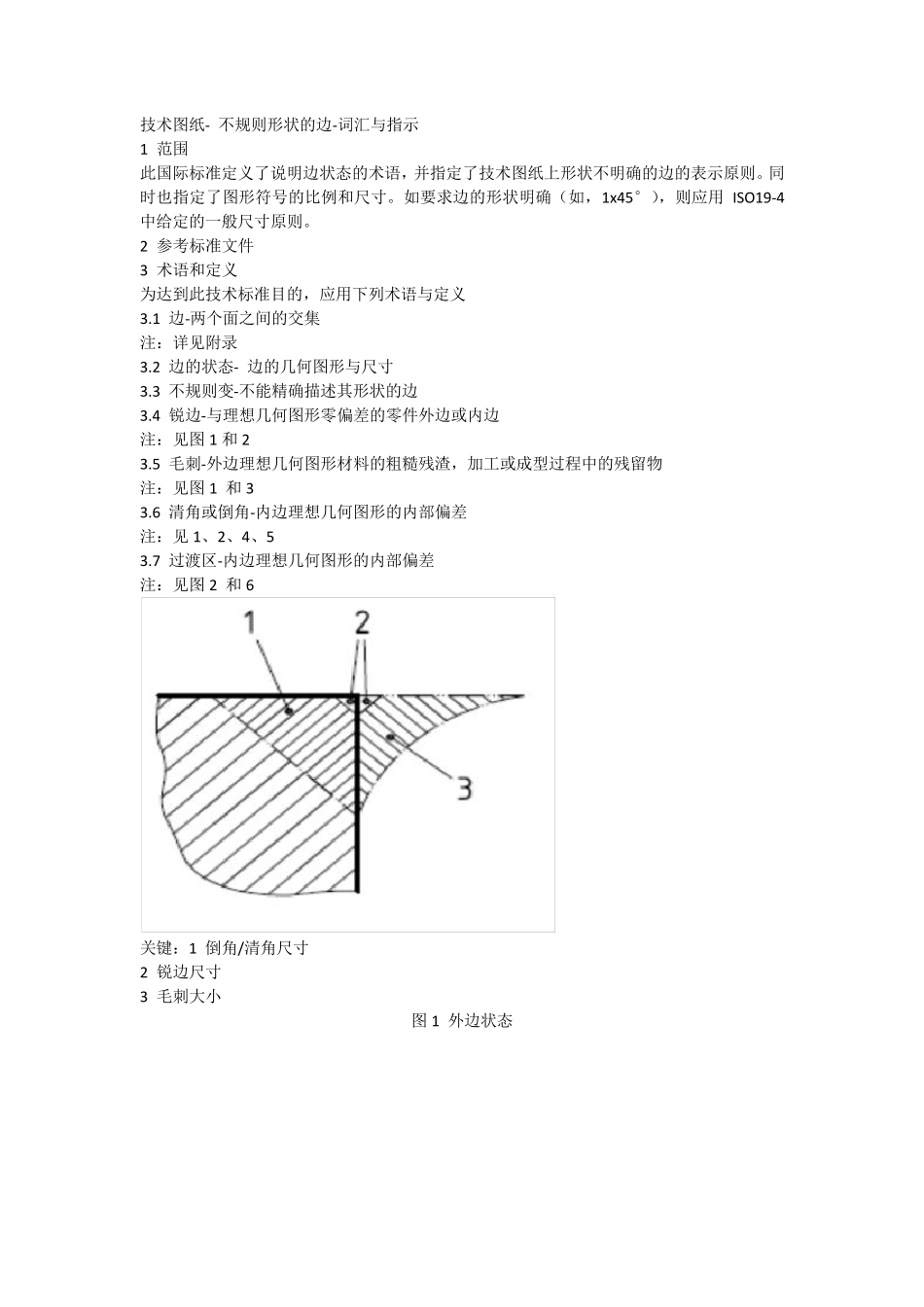

技术图纸- 不规则形状的边-词汇与指示 1 范围 此国际标准定义了说明边状态的术语，并指定了技术图纸上形状不明确的边的表示原则。同时也指定了图形符号的比例和尺寸。如要求边的形状明确（如，1x45°），则应用 ISO19-4中给定的一般尺寸原则。 2 参考标准文件 3 术语和定义 为达到此技术标准目的，应用下列术语与定义 3.1 边-两个面之间的交集 注：详见附录 3.2 边的状态- 边的几何图形与尺寸 3.3 不规则变-不能精确描述其形状的边 3.4 锐边-与理想几何图形零偏差的零件外边或内边 注：见图1 和2 3.5 毛刺-外边理想几何图形材料的粗糙残渣，加工或成型过程中的残留物 注：见图1 和3 3.6 清角或倒角-内边理想几何图形的内部偏差 注：见 1、2、4、5 3.7 过渡区-内边理想几何图形的内部偏差 注：见图2 和6 关键：1 倒角/清角尺寸 2 锐边尺寸 3 毛刺大小 图1 外边状态 关键：1 倒角/清角尺寸 2 锐边尺寸 3 过渡区尺寸 图2-内边状态 a 为毛刺大小 图3 – 毛刺 a 为倒角/清角尺寸 图4 – 外边倒角/清角 a 为倒角/清角尺寸 图4 – 内边倒角/清角 a 为过渡区尺寸 图6 – 过渡区 4 图纸标注 4.1 基本符号 按图7 所示，用图形符号代表零件变的状态。在图A.1 中的a1、a2、a3 部分应加上补充说明。调整引导线的长度与方向以适应图纸特性（见图14）。 注：附录A 中给定了设计基本符号的原则 图7 – 基础符号 4.2 基本符号位置 形状不规则的边的指示如下： - 每一个边标注一个指示 - 在代表零件外形的每条边上标注一个指示 - 对零件的所有边或大多数边做总结性的指示 在线（如外形线、特殊处理区域或扩展线）后或在与投影面（见图14-16）平行或垂直的点后直接标注指示。对所有相同的边只标注一次，位于零件有代表性部位附近或标题栏附近（见图17-21）。 4.3 边的形状 除基本符号外，还应根据表1（见图8-10）在a1（见A.1 说明）中用+、—或±指示边的形状。 + 允许在边的理想形状上超过材料，即，内边外部及过渡区可有毛刺； —去除边的理想形状上的所需材料，即，内边外倒角/清角。毛刺的方向与大小、倒角/清角的方向与尺寸大小都不能用一个符号元素指定。 指定毛刺与倒角/清角的方向（见4.4）与尺寸（见4.5）可控制与理想形状的偏差。 符号元素 意义 + 外角 内角 — 允许毛刺；不许倒角/清角 允许过渡区；不许倒角/清角 ± 允许倒角/清角；不许...
