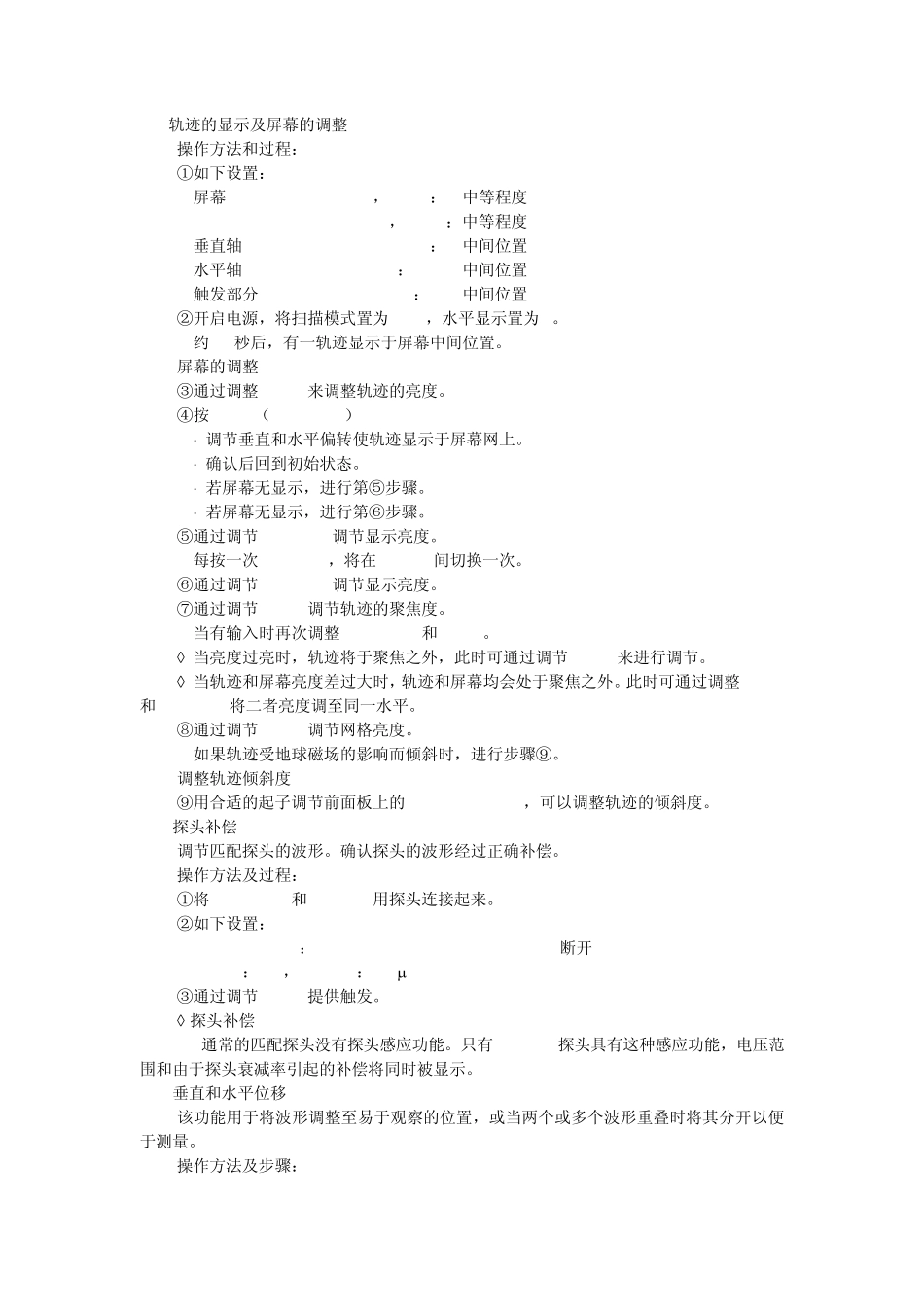

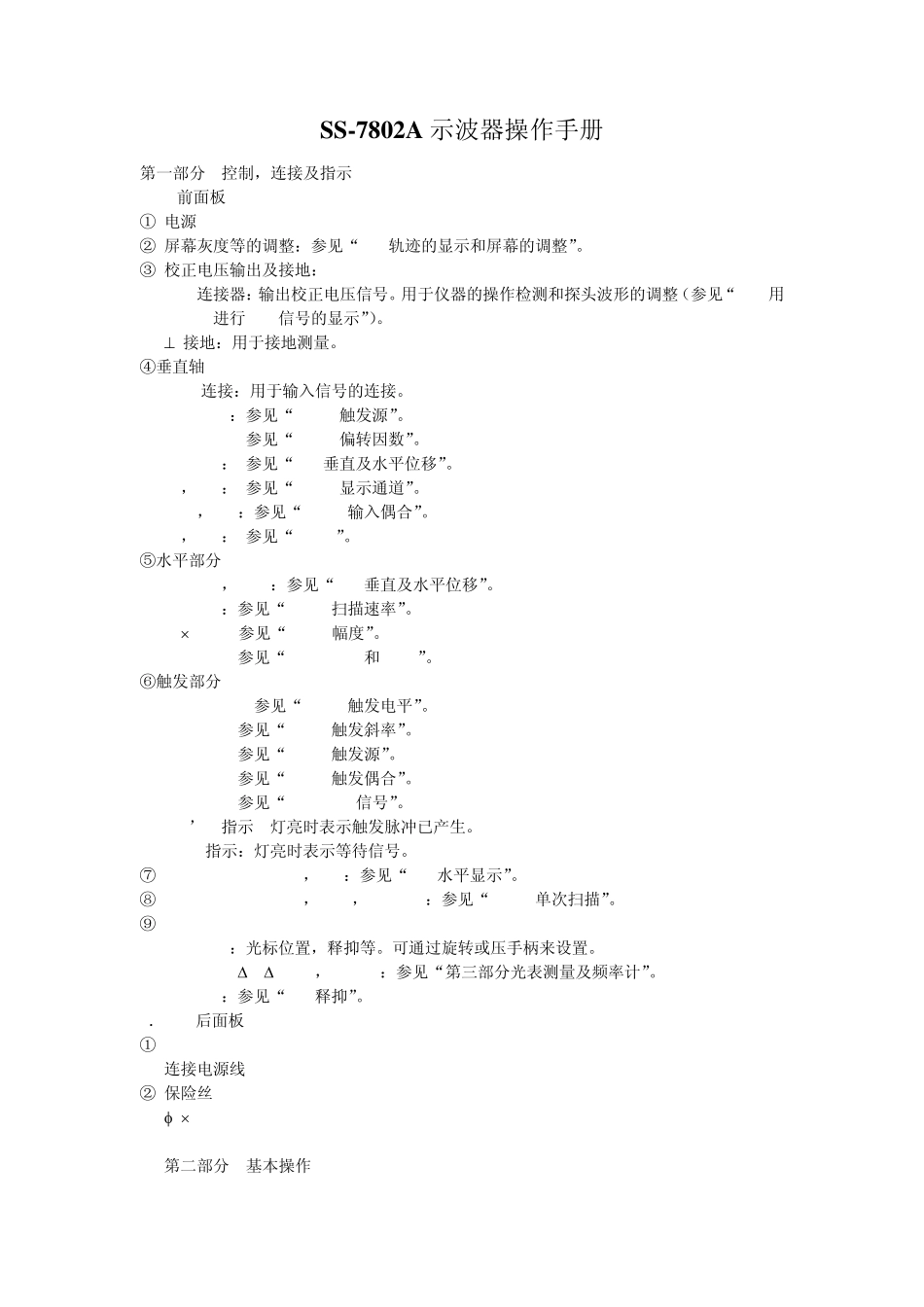

SS-7802A 示波器操作手册 第一部分 控制，连接及指示 1.1 前面板 ① 电源 ② 屏幕灰度等的调整：参见“2.1轨迹的显示和屏幕的调整”。 ③ 校正电压输出及接地： CAL 连接器：输出校正电压信号。用于仪器的操作检测和探头波形的调整（参见“2.1 用AUTO SET 进行CAL信号的显示”）。  接地：用于接地测量。 ④垂直轴 INPUT连接：用于输入信号的连接。 EXT INPUT：参见“2.7.1触发源”。 VOLTS/DIV: 参见“2.4.1偏转因数”。 POSITION： 参见“2.3垂直及水平位移”。 CH1，CH2： 参见“2.4.3显示通道”。 DC/AC，GND：参见“2.4.2输入偶合”。 ADD，INV： 参见“2.4.5”。 ⑤水平部分 POSITION，FINE：参见“2.3垂直及水平位移”。 TIME/DIV：参见“2.5.1扫描速率”。 MAG10: 参见“2.5.2幅度”。 ALT CHOP: 参见“2.4.4 ALT和CHOP”。 ⑥触发部分 TRIG LEVEL: 参见“2.7.4触发电平”。 SLOPE: 参见“2.7.3触发斜率”。 SOURCE: 参见“2.7.1触发源”。 COUPL: 参见“2.7.2触发偶合”。 TV: 参见“2.7.5 TV信号”。 TRIG’D 指示: 灯亮时表示触发脉冲已产生。 TEADY 指示：灯亮时表示等待信号。 ⑦ =HORIZ DISPLAY= A，X-Y：参见“2.8水平显示”。 ⑧ =SWEEP MODE= AUTO，NORM，SGL/RST：参见“2.6.2单次扫描”。 ⑨ FUNCTION FUNCTION：光标位置，释抑等。可通过旋转或压手柄来设置。 =CURSORS= V-t-OFF，TCK/C2：参见“第三部分光表测量及频率计”。 HOLD OFF：参见“2.9释抑”。 1．2 后面板 ① AC LINE INPUT 连接电源线 ② 保险丝 52mm,250V,2A 第二部分 基本操作 注意： 不要在仪器的通风口或风扇处放置任何东西。  在下述环境条件下使用： 温度：0至+40C 湿度：90%RH(40C时)  使用如下频率的电源 电压范围： 90至 132V AC，180至 250V AC 频率： 48至 440Hz 电源消耗： 110VA 最大  确认使用三相电源插座。  确认电源开关为 STBY后再移动电源线。  当电源开关为 STBY时仪器需于电源连接。长时间不用仪器时要断开电源。  输入电压不要超过下述范围：  CH1，CH2 直接输入： 400V 最大 用 SS-0110（10：1）：600V最大  EXT INPUT： 400V最大 注意：最大输入电压的降低取决于输入信号的频率和高压脉冲串。  不要将轨迹和参数的灰度调得过大。  电源开关 : 该...
