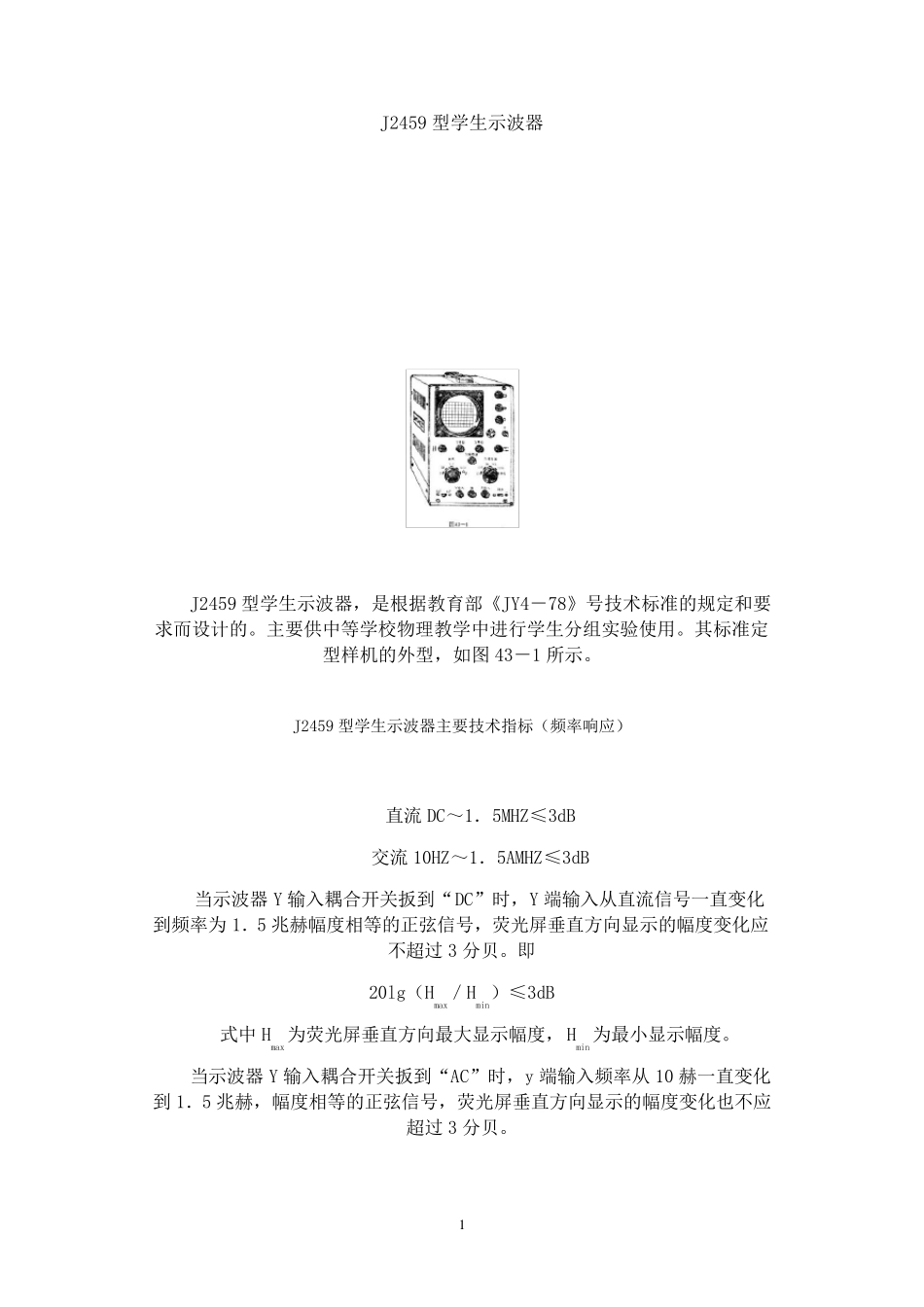

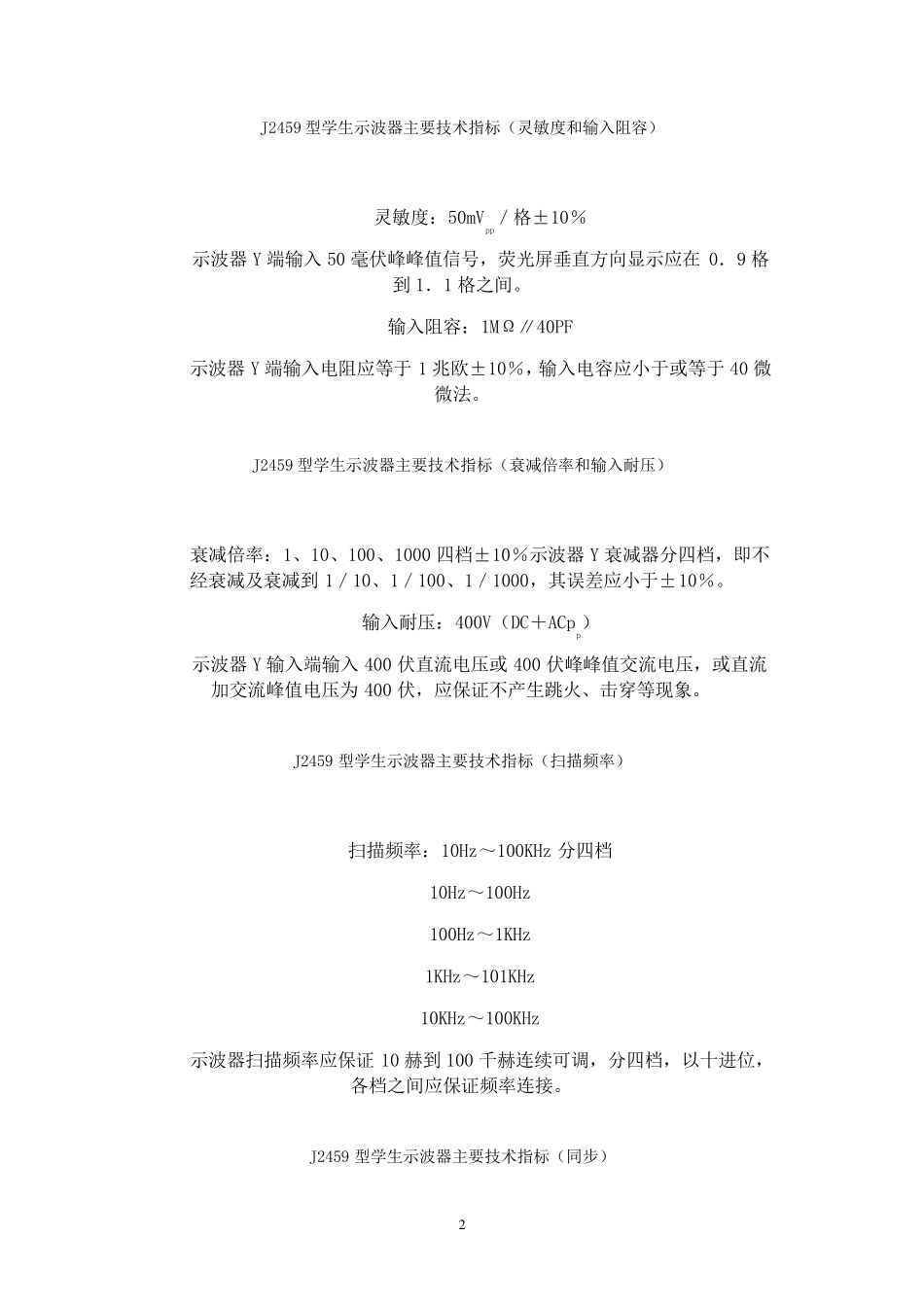

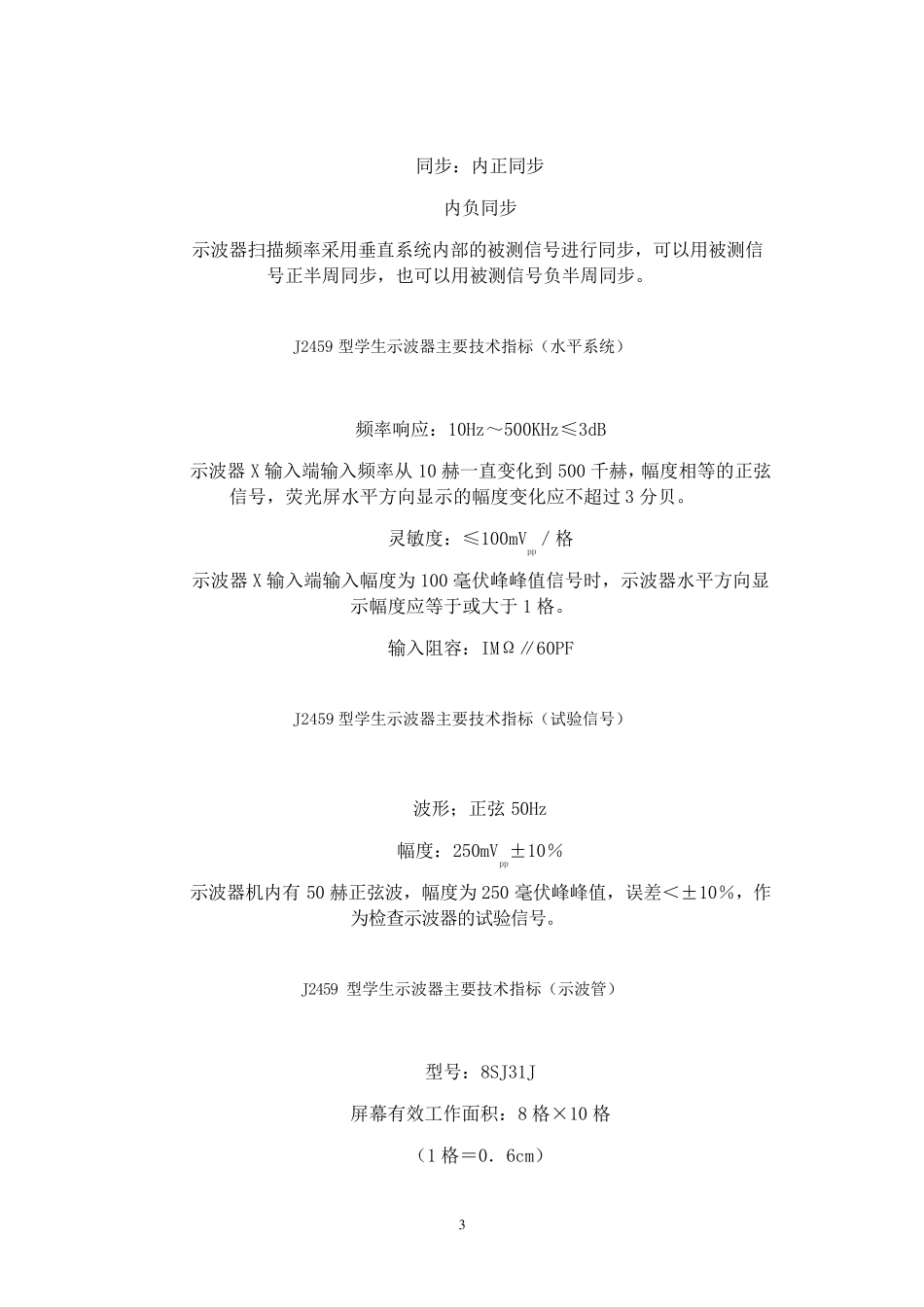

1 J2459 型学生示波器 J2459 型学生示波器，是根据教育部《JY4－78》号技术标准的规定和要求而设计的。主要供中等学校物理教学中进行学生分组实验使用。其标准定型样机的外型，如图43－1 所示。 J2459 型学生示波器主要技术指标（频率响应） 直流DC～1．5MHZ≤3dB 交流10HZ～1．5AMHZ≤3dB 当示波器Y 输入耦合开关扳到“DC”时，Y 端输入从直流信号一直变化到频率为 1．5 兆赫幅度相等的正弦信号，荧光屏垂直方向显示的幅度变化应不超过 3 分贝。即 20lg（Hmax／Hmin）≤3dB 式中Hmax为荧光屏垂直方向最大显示幅度，Hmin为最小显示幅度。 当示波器Y 输入耦合开关扳到“AC”时，y 端输入频率从 10 赫一直变化到1．5 兆赫，幅度相等的正弦信号，荧光屏垂直方向显示的幅度变化也不应超过 3 分贝。 2 J2459 型学生示波器主要技术指标（灵敏度和输入阻容） 灵敏度：50mVpp／格±10％ 示波器Y 端输入50 毫伏峰峰值信号，荧光屏垂直方向显示应在 0．9 格到 1．1 格之间。 输入阻容：1MΩ∥40PF 示波器Y 端输入电阻应等于 1 兆欧±10％，输入电容应小于或等于 40 微微法。 J2459 型学生示波器主要技术指标（衰减倍率和输入耐压） 衰减倍率：1、10、100、1000 四档±10％示波器Y 衰减器分四档，即不经衰减及衰减到 1／10、1／100、1／1000，其误差应小于±10％。 输入耐压：400V（DC＋ACpp） 示波器Y 输入端输入400 伏直流电压或 400 伏峰峰值交流电压，或直流加交流峰值电压为 400 伏，应保证不产生跳火、击穿等现象。 J2459 型学生示波器主要技术指标（扫描频率） 扫描频率：10Hz～100KHz 分四档 10Hz～100Hz 100Hz～1KHz 1KHz～101KHz 10KHz～100KHz 示波器扫描频率应保证 10 赫到 100 千赫连续可调，分四档，以十进位，各档之间应保证频率连接。 J2459 型学生示波器主要技术指标（同步） 3 同步：内正同步 内负同步 示波器扫描频率采用垂直系统内部的被测信号进行同步，可以用被测信号正半周同步，也可以用被测信号负半周同步。 J2459 型学生示波器主要技术指标（水平系统） 频率响应：10Hz～500KHz≤3dB 示波器X 输入端输入频率从10 赫一直变化到500 千赫，幅度相等的正弦信号，荧光屏水平方向显示的幅度变化应不超过3 分贝。 灵敏度：≤100mVpp／格 示波器X 输入端输入幅度为100 毫伏峰峰值信号时，示波器水平方向显示幅度应等于或大于1 格。 输入阻容：...
