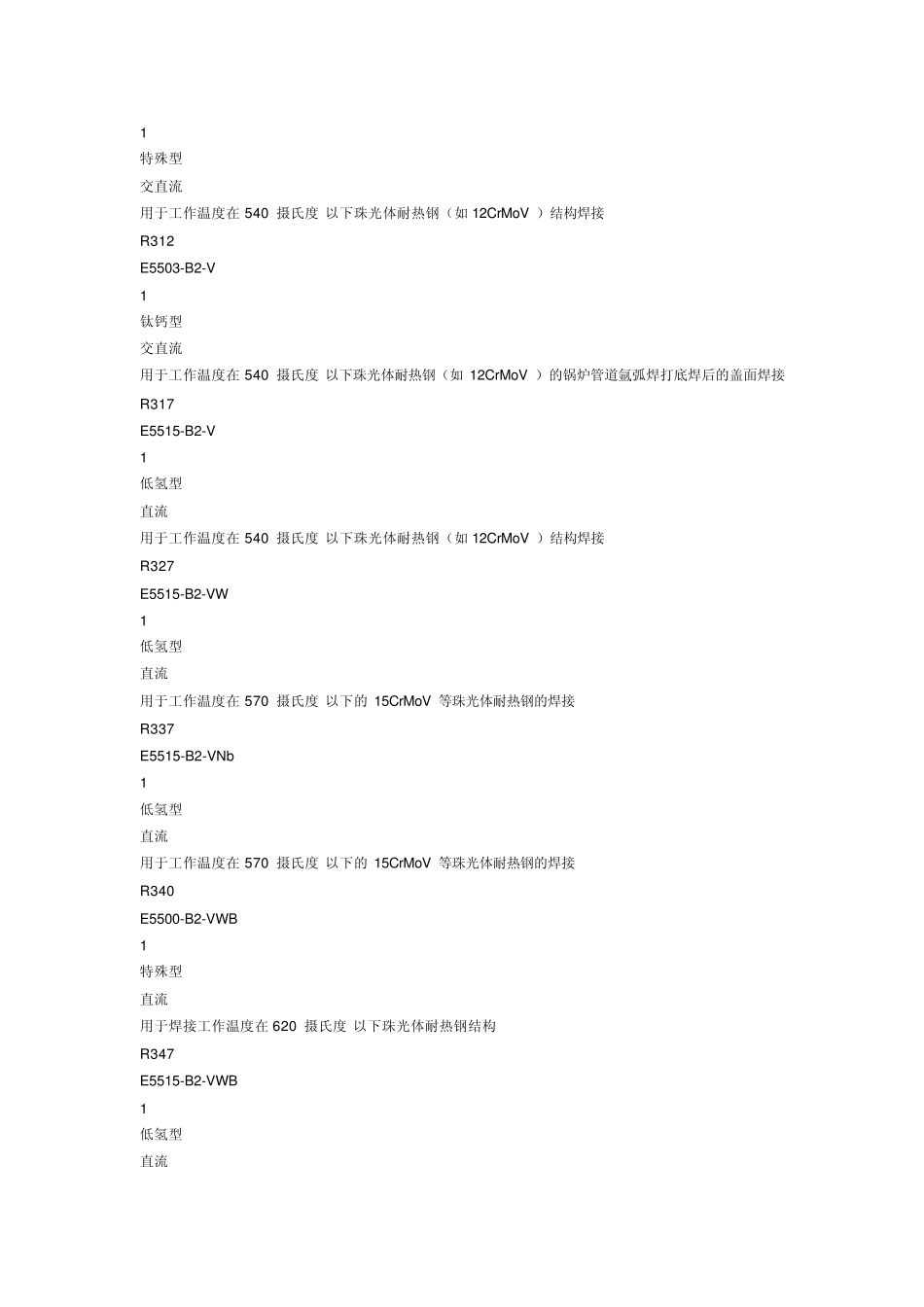

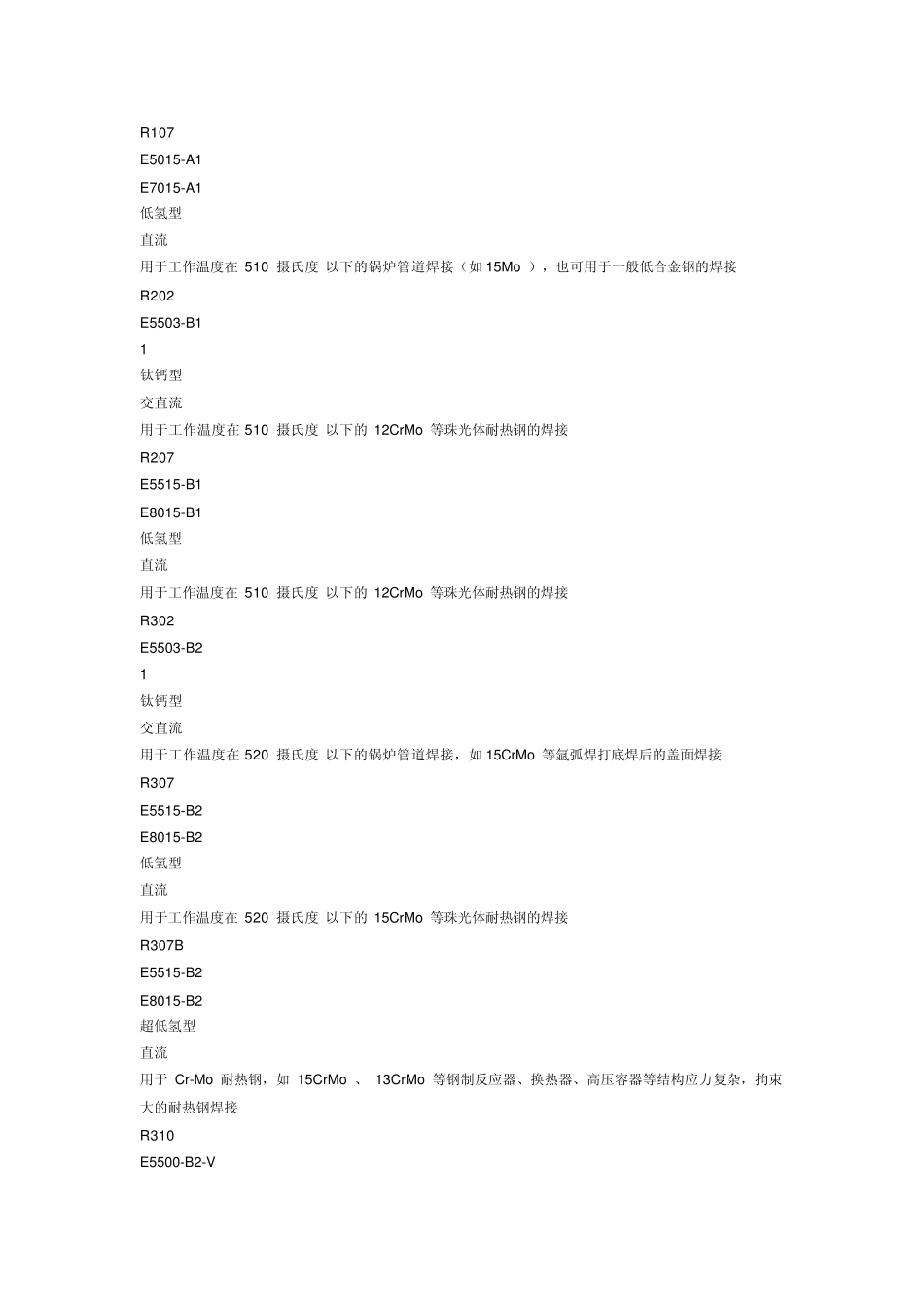

J422 是酸性药皮焊条 交、直流焊机均可，但使用直流或逆变容易发生偏弧现象，电流选择不当容易产生夹渣、未焊透等缺陷，一般用于普通钢铁类结构焊接，对强度无特别要求。 J422、J427 强度级别相同，但有酸性和碱性之分。碱性意味着低氢，比如蒸汽锅炉换锅炉管,第一次返修可以采用 J422,而如果是第二次返修，一般就要换用 J427 焊条了，因多次焊接造成接头处应水平较高，应采用抗裂性能较好的低氢型焊条了。 根据焊条药皮的性质不同，焊条可以分为酸性焊条和碱性焊条两大类。药皮中含有多量酸性氧化物（TiO2、SiO2 等）的焊条称为酸性焊条。药皮中含有多量碱性氧化物（CaO、Na2O等）的称为碱性焊条。酸性焊条能交直流两用，焊接工艺性能较好，但焊缝的力学性能，特别是冲击韧度较差，适用于一般低碳钢和强度较低的低合金结构钢的焊接，是应用最广的焊条。碱性焊条脱硫、脱磷能力强，药皮有去氢作用。焊接接头含氢量很低，故又称为低氢型焊条。碱性焊条的焊缝具有良好的抗裂性和力学性能，但工艺性能较差，一般用直流电源施焊，主要用于重要结构（如锅炉、压力容器和合金结构钢等）的焊接。 基本参数 材质 铬、钼、钒、钨、硼、镍 包装 纸箱 类型 多款供选 额定焊接电流 60-220 A 焊芯直径（mm） 2.5-5.0 直径 2.5-5.0 mm 详细说明 耐热钢焊条简介 牌号 国标型号 美标型号 药皮类型 焊接电流 主要用途 R102 E5003-A1 1 钛钙型 交直流 用于工作温度在 510 摄氏度 以下的锅炉管道焊接，如 15Mo 等氩弧焊打底焊后的盖面焊接 R106Fe E5018-A1 E7018-A1 铁粉低氢型 交直流 用于工作温度在 510 摄氏度 以下的锅炉管道焊接（如 15Mo ），也可用于一般低合金钢的焊接 R107 E5015-A1 E7015-A1 低氢型 直流 用于工作温度在 510 摄氏度 以下的锅炉管道焊接（如 15Mo ），也可用于一般低合金钢的焊接 R202 E5503-B1 1 钛钙型 交直流 用于工作温度在 510 摄氏度 以下的 12CrMo 等珠光体耐热钢的焊接 R207 E5515-B1 E8015-B1 低氢型 直流 用于工作温度在 510 摄氏度 以下的 12CrMo 等珠光体耐热钢的焊接 R302 E5503-B2 1 钛钙型 交直流 用于工作温度在 520 摄氏度 以下的锅炉管道焊接，如 15CrMo 等氩弧焊打底焊后的盖面焊接 R307 E5515-B2 E8015-B2 低氢型 直流 用于工作温度在 520 摄氏度 以下的 15CrMo 等珠光体耐热钢的焊接 R307B E5515-B2 ...
