焊条电弧焊焊接工艺指导书

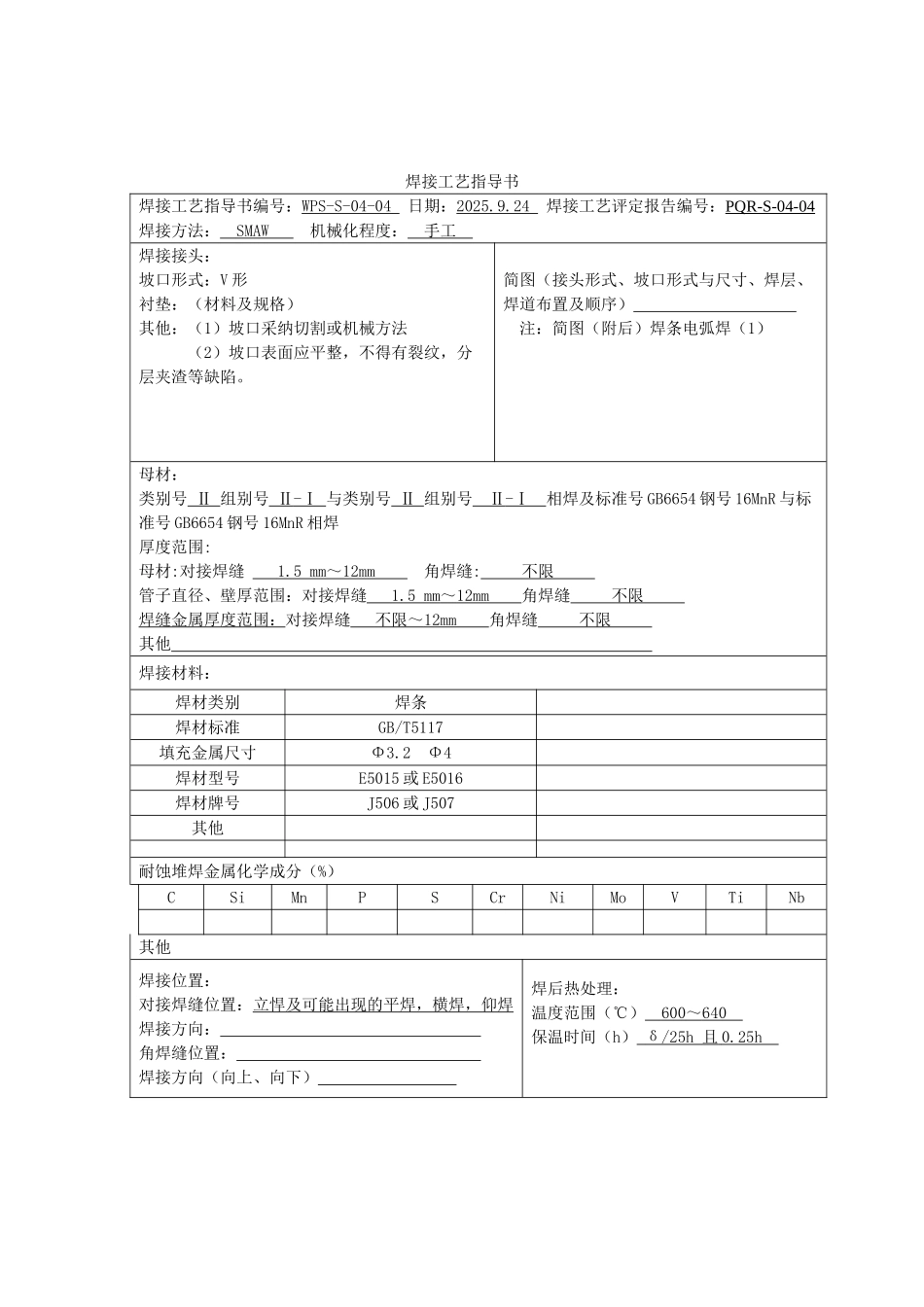

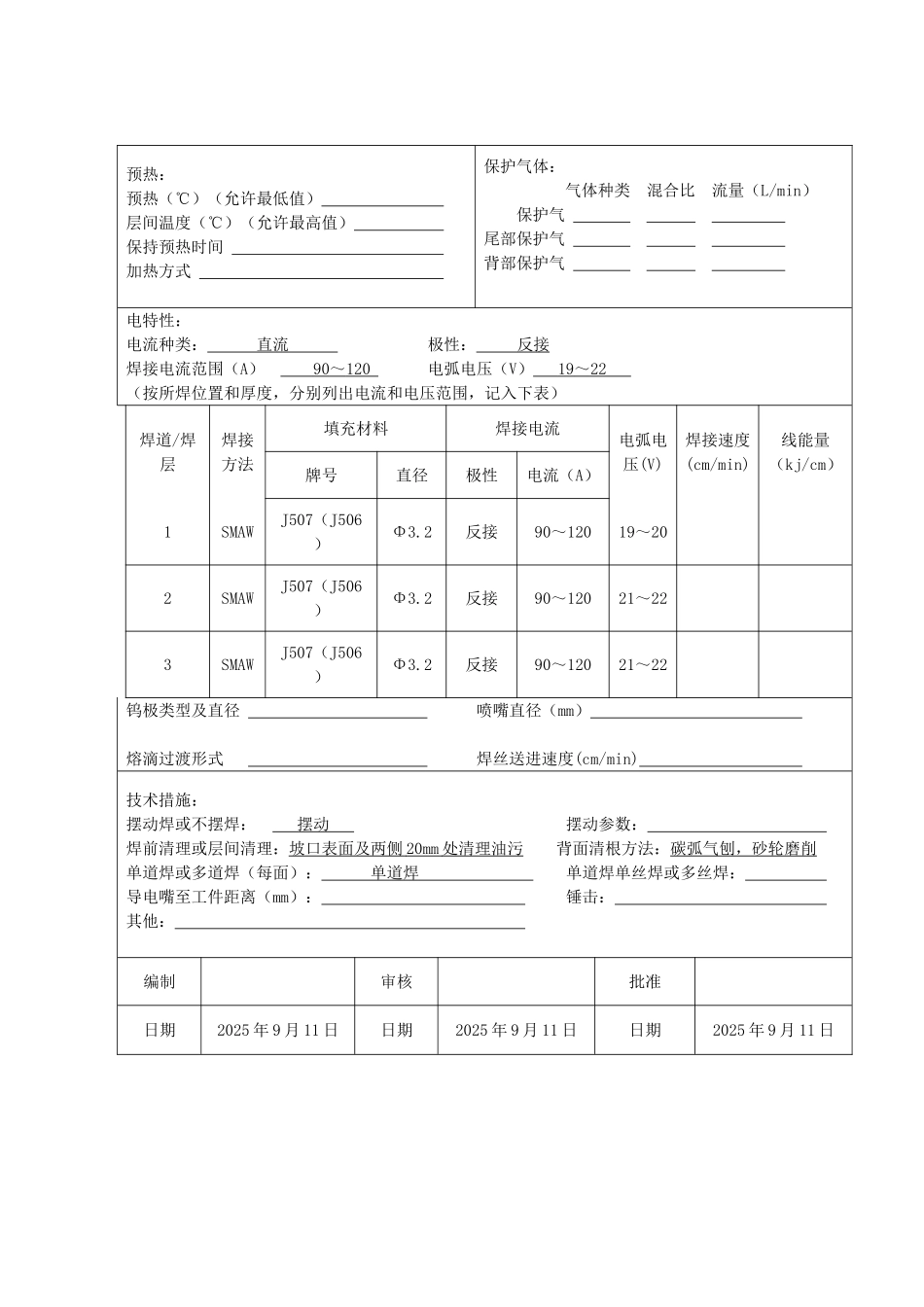

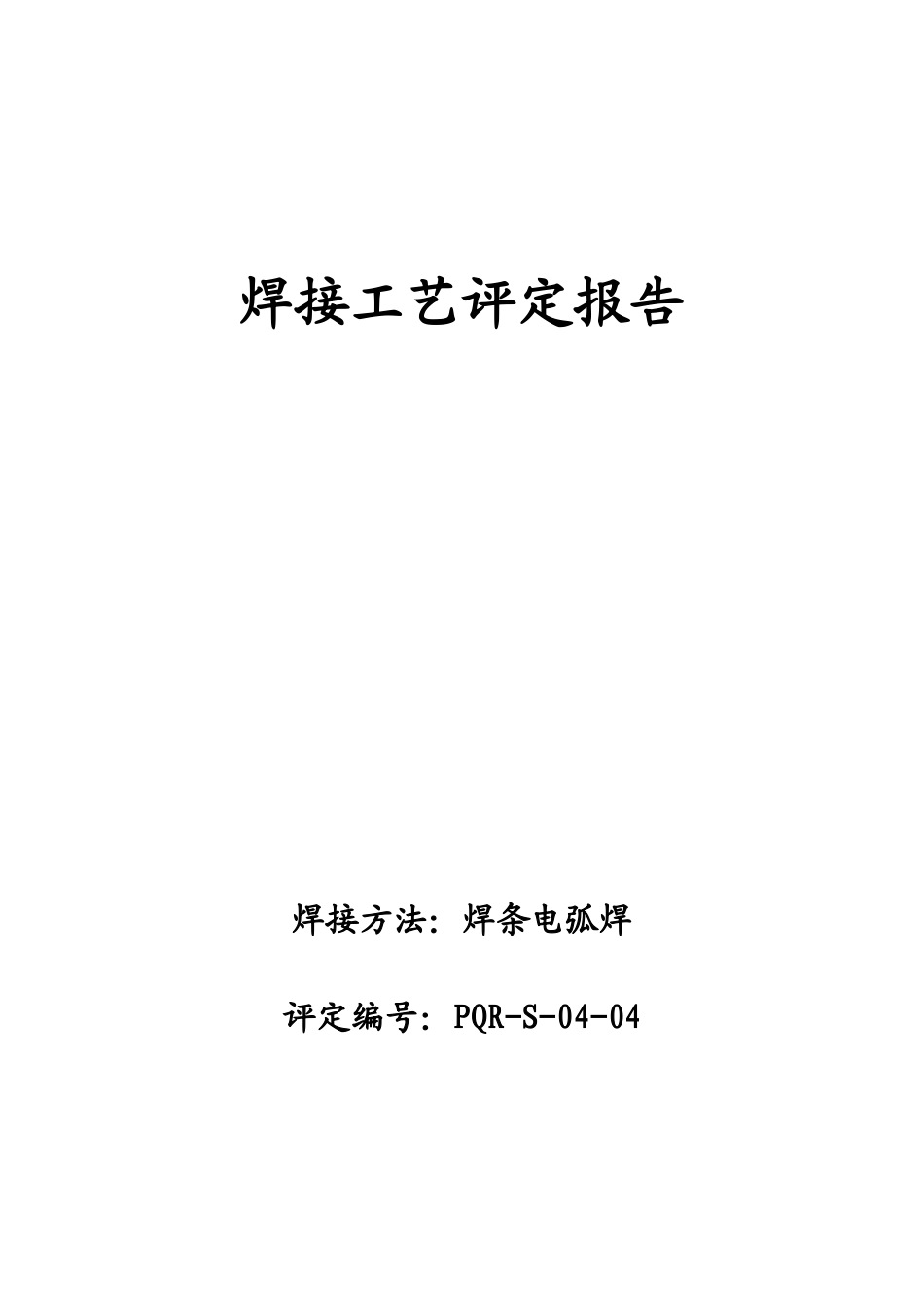

焊接工艺评定报告焊接方法：焊条电弧焊评定编号：PQR-S-04-04焊接工艺指导书焊接工艺指导书编号：WPS-S-04-04 日期：2025.9.24 焊接工艺评定报告编号：PQR-S-04-04焊接方法： SMAW 机械化程度： 手工 焊接接头：坡口形式：V 形衬垫：（材料及规格）其他：（1）坡口采纳切割或机械方法（2）坡口表面应平整，不得有裂纹，分层夹渣等缺陷。 简图（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 注：简图（附后）焊条电弧焊（1） 母材：类别号 Ⅱ 组别号 Ⅱ -Ⅰ 与类别号 Ⅱ 组别号 Ⅱ -Ⅰ 相焊及标准号 GB6654 钢号 16MnR 与标准号 GB6654 钢号 16MnR 相焊厚度范围:母材:对接焊缝 1.5 mm ～ 12mm 角焊缝: 不限 管子直径、壁厚范围：对接焊缝 1.5 mm ～ 12mm 角焊缝 不限 焊缝金属厚度范围：对接焊缝 不限～ 12mm 角焊缝 不限 其他 焊接材料：焊材类别焊条焊材标准GB/T5117填充金属尺寸Φ3.2 Φ4焊材型号E5015 或 E5016焊材牌号J506 或 J507其他耐蚀堆焊金属化学成分（%）CSiMnPSCrNiMoVTiNb其他焊接位置：对接焊缝位置：立悍及可能出现的平焊，横焊，仰焊焊接方向： 角焊缝位置： 焊接方向（向上、向下） 焊后热处理：温度范围（℃） 600 ～ 640 保温时间（h） δ/25h 且 0.25h 预热：预热（℃）（允许最低值） 层间温度（℃）（允许最高值） 保持预热时间 加热方式 保护气体：气体种类 混合比 流量（L/min）保护气 尾部保护气 背部保护气 电特性：电流种类： 直流 极性： 反接 焊接电流范围（A） 90 ～ 120 电弧电压（V） 19 ～ 22 （按所焊位置和厚度，分别列出电流和电压范围，记入下表） 焊道/焊层焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)线能量（kj/cm）牌号直径极性电流（A）1SMAWJ507（J506）Φ3.2反接90～12019～202SMAWJ507（J506）Φ3.2反接90～12021～223SMAWJ507（J506）Φ3.2反接90～12021～22钨极类型及直径 喷嘴直径（mm） 熔滴过渡形式 焊丝送进速度(cm/min) 技术措施：摆动焊或不摆焊： 摆动 摆动参数： 焊前清理或层间清理：坡口表面及两侧 20mm 处清理油污 背面清根方法：碳弧气刨，砂轮磨削单道焊或多道焊（每面）： 单道焊 单道焊单丝焊或多丝焊： 导电嘴至工件距离（mm）： 锤击： 其他： 编制审核批准日期2025 年 9 月 11 日日期2025 年 9 月 11 日日期2025 年 9 月 11 日焊接工艺...
