板对接焊接工艺评定焊条手工焊

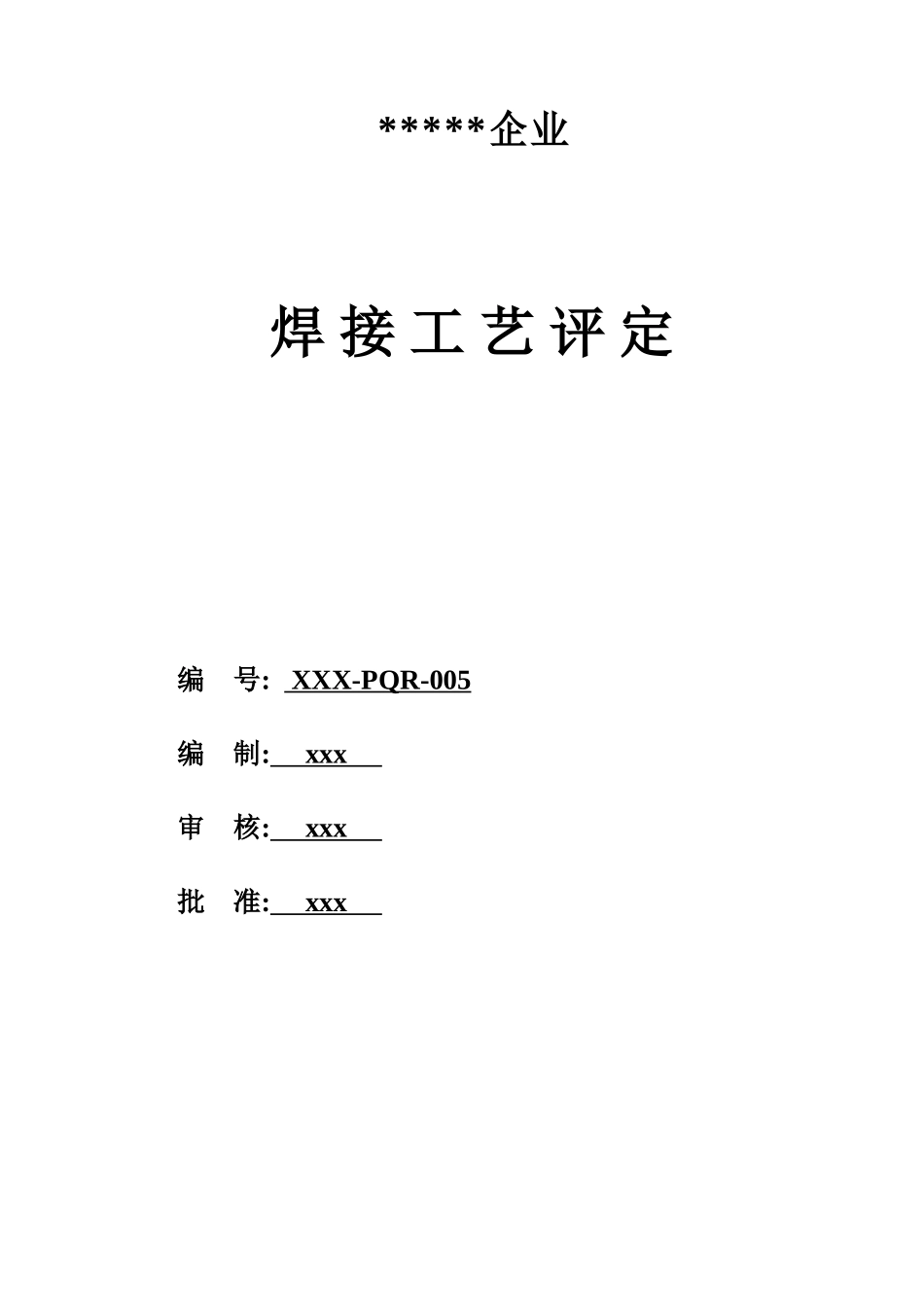

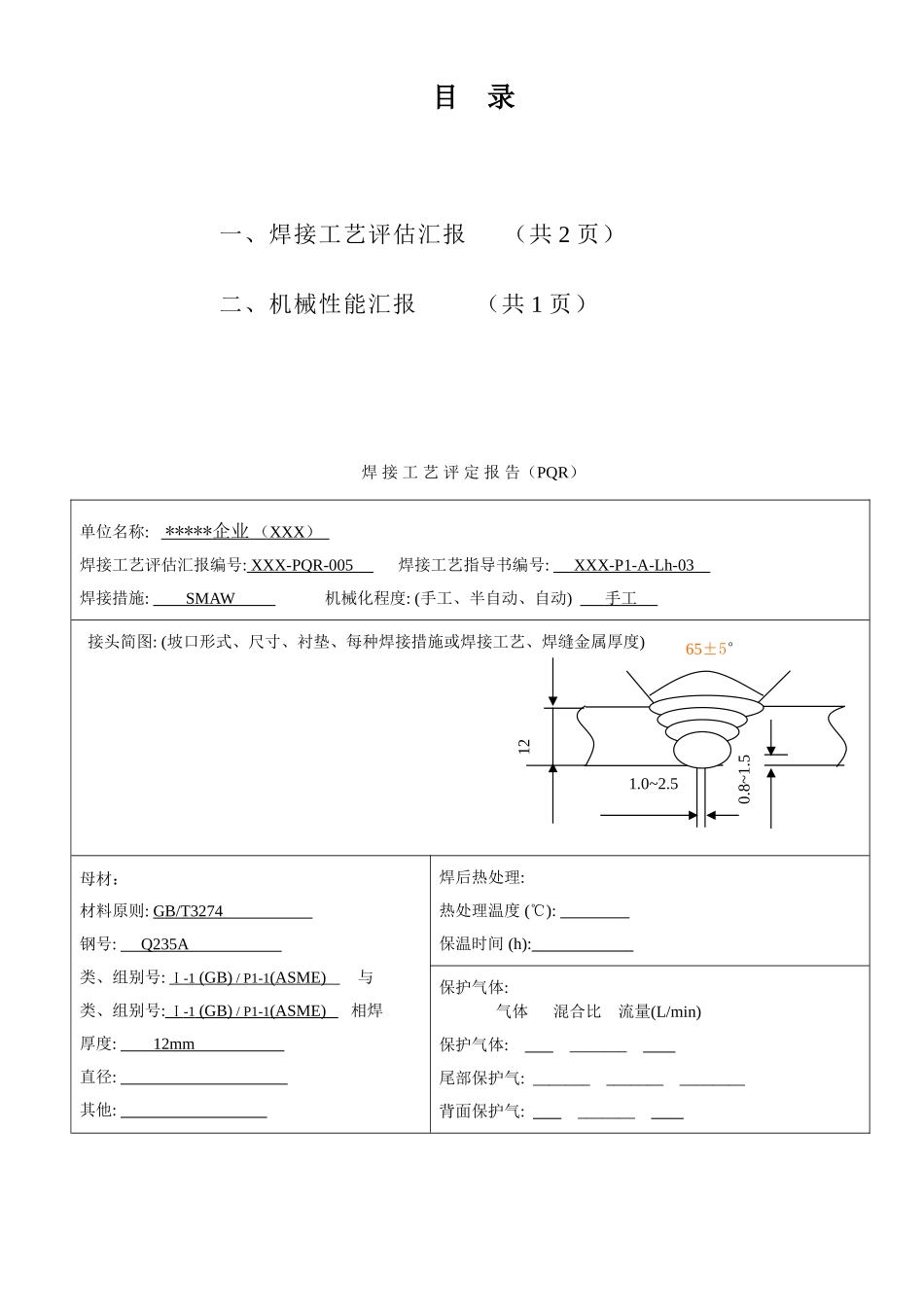

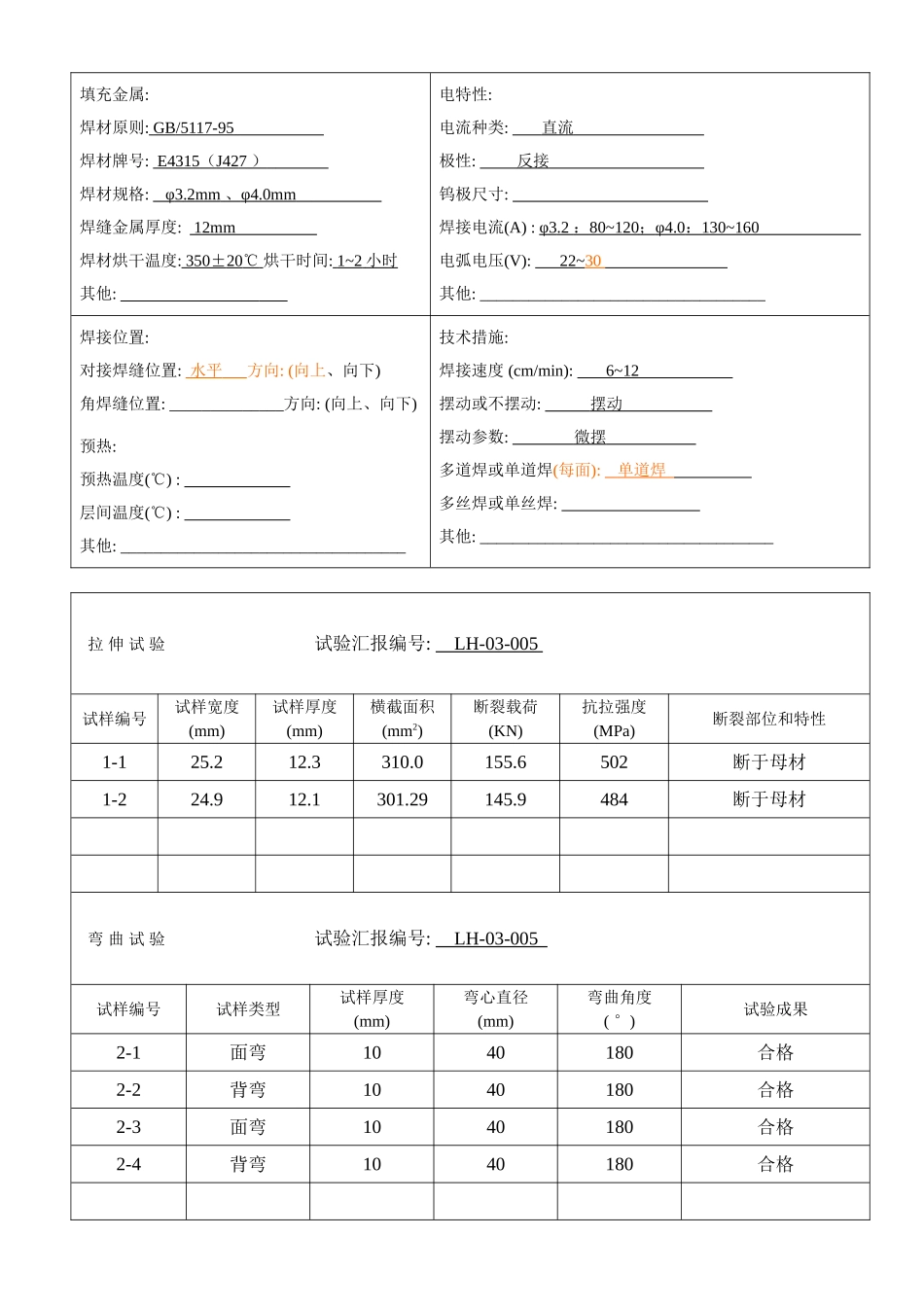

*****企业焊 接 工 艺 评 定 编 号: XXX-PQR-005 编 制: xxx 审 核: xxx 批 准: xxx 目 录一、焊接工艺评估汇报 （共 2 页）二、机械性能汇报 （共 1 页）焊 接 工 艺 评 定 报 告（PQR）单位名称: ***** 企业 （ XXX ） 焊接工艺评估汇报编号: XXX-PQR-005 焊接工艺指导书编号: XXX-P1-A-Lh-03 焊接措施: SMAW 机械化程度: (手工、半自动、自动) 手工 接头简图: (坡口形式、尺寸、衬垫、每种焊接措施或焊接工艺、焊缝金属厚度)母材：材料原则: GB/T3274 钢号: Q235A 类、组别号: Ⅰ -1 (GB) / P1-1 (ASME) 与类、组别号: Ⅰ -1 (GB) / P1-1 (ASME) 相焊厚度: 12mm 直径: 其他: 焊后热处理:热处理温度 (℃): 保温时间 (h): 保护气体: 气体 混合比 流量(L/min)保护气体: _______ 尾部保护气: _______ _______ ________背面保护气: _______ 120.8~1.51.0~2.565±5°填充金属:焊材原则: GB /5117-95 焊材牌号: E4315 （ J 42 7 ） 焊材规格: φ 3 .2mm 、 φ4.0mm 焊缝金属厚度: 12mm 焊材烘干温度: 350 ± 20 ℃ 烘干时间: 1~2 小时 其他: 电特性:电流种类: 直流 极性: 反接 钨极尺寸: 焊接电流(A) : φ 3 .2 ： 80~120 ； φ4.0 ： 130~160 电弧电压(V): 22~ 30 其他: ___________________________________ 焊接位置:对接焊缝位置: 水平 方向: (向上、向下)角焊缝位置: ______________方向: (向上、向下)预热:预热温度(℃) : 层间温度(℃) : 其他: ___________________________________技术措施:焊接速度 (cm/min): 6~12 摆动或不摆动: 摆动 摆动参数: 微摆 多道焊或单道焊(每面): 单道焊 多丝焊或单丝焊: 其他: ____________________________________ 拉 伸 试 验 试验汇报编号: LH-03-005 试样编号试样宽度(mm)试样厚度(mm)横截面积(mm2)断裂载荷(KN)抗拉强度(MPa)断裂部位和特性1-125.212.3310.0155.6502断于母材1-224.912.1301.29145.9484断于母材 弯 曲 试 验 试验汇报编号: LH-03-005 试样编号试样类型试样厚度(mm)弯心直径(mm)弯曲角度( °)试验成果2-1面弯1040180合格2-2背弯1040180合格2-3面弯1040180合格2-4背弯1040180合格 冲 击 试 验 试验汇报编号: 试样编号试样尺寸缺口类型缺口位置试验温度( ℃ )冲击吸取功( J )备 注金相检查（角焊缝）：...
