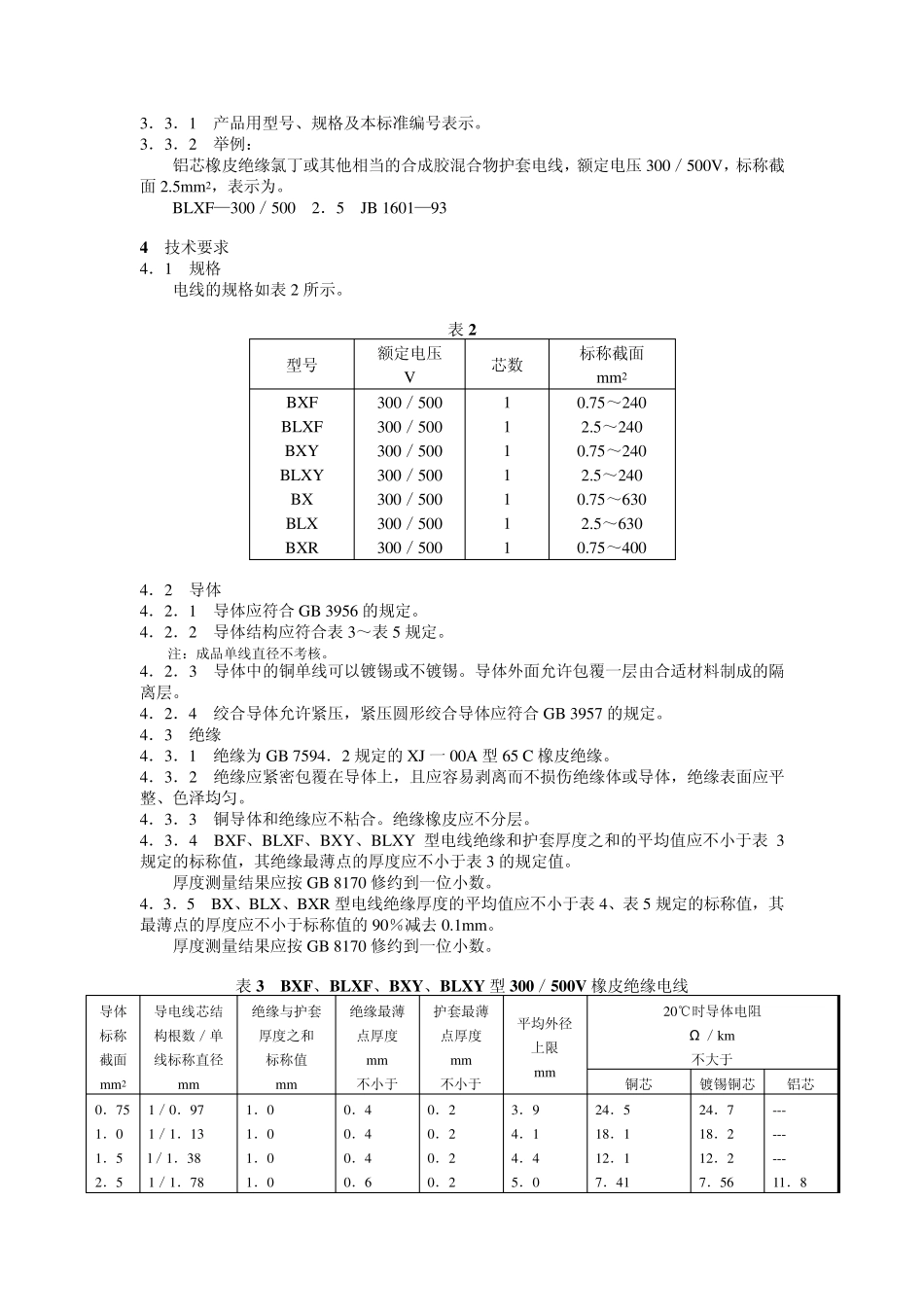

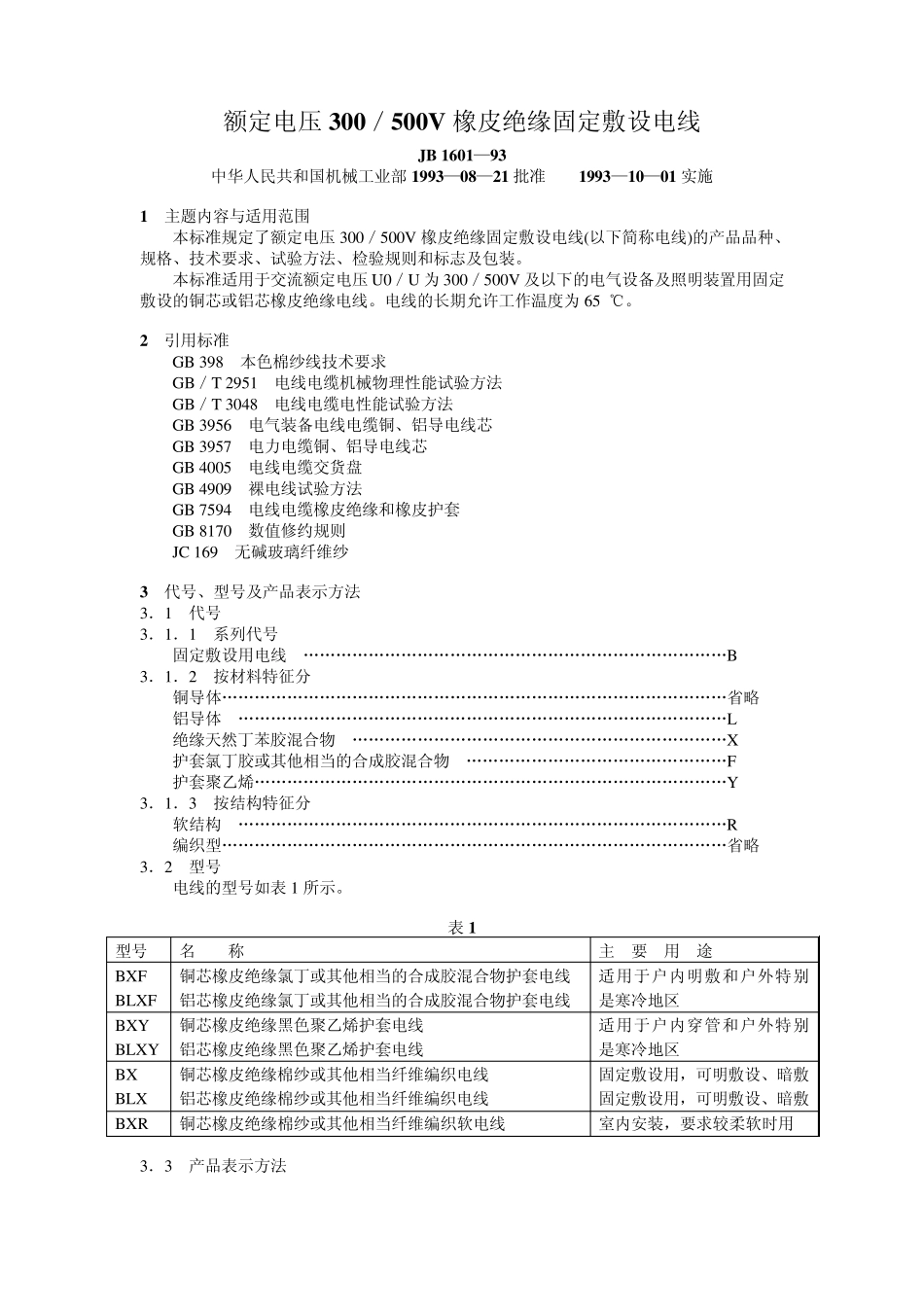

额定电压300／500V 橡皮绝缘固定敷设电线 JB 1601—93 中华人民共和国机械工业部 1993—08—21 批准 1993—10—01 实施 1 主题内容与适用范围 本标准规定了额定电压300／500V 橡皮绝缘固定敷设电线(以下简称电线)的产品品种、规格、技术要求、试验方法、检验规则和标志及包装。 本标准适用于交流额定电压U0／U 为 300／500V 及以下的电气设备及照明装置用固定敷设的铜芯或铝芯橡皮绝缘电线。电线的长期允许工作温度为 65 ℃。 2 引用标准 GB 398 本色棉纱线技术要求 GB／T 2951 电线电缆机械物理性能试验方法 GB／T 3048 电线电缆电性能试验方法 GB 3956 电气装备电线电缆铜、铝导电线芯 GB 3957 电力电缆铜、铝导电线芯 GB 4005 电线电缆交货盘 GB 4909 裸电线试验方法 GB 7594 电线电缆橡皮绝缘和橡皮护套 GB 8170 数值修约规则 JC 169 无碱玻璃纤维纱 3 代号、型号及产品表示方法 3．1 代号 3．1．1 系列代号 固定敷设用电线 ……………………………………………………………………B 3．1．2 按材料特征分 铜导体…………………………………………………………………………………省略 铝导体 ………………………………………………………………………………L 绝缘天然丁苯胶混合物 ……………………………………………………………X 护套氯丁胶或其他相当的合成胶混合物 …………………………………………F 护套聚乙烯……………………………………………………………………………Y 3．1．3 按结构特征分 软结构 ………………………………………………………………………………R 编织型…………………………………………………………………………………省略 3．2 型号 电线的型号如表 1 所示。 表 1 型号 名 称 主 要 用 途 BXF BLXF 铜芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线 铝芯橡皮绝缘氯丁或其他相当的合成胶混合物护套电线 适用于户内明敷和户外特别是寒冷地区 BXY BLXY 铜芯橡皮绝缘黑色聚乙烯护套电线 铝芯橡皮绝缘黑色聚乙烯护套电线 适用于户内穿管和户外特别是寒冷地区 BX BLX 铜芯橡皮绝缘棉纱或其他相当纤维编织电线 铝芯橡皮绝缘棉纱或其他相当纤维编织电线 固定敷设用，可明敷设、暗敷 固定敷设用，可明敷设、暗敷 BXR 铜芯橡皮绝缘棉纱或其他相当纤维编织软电线 室内安装，要求较柔软时用 3．3 产品表...
