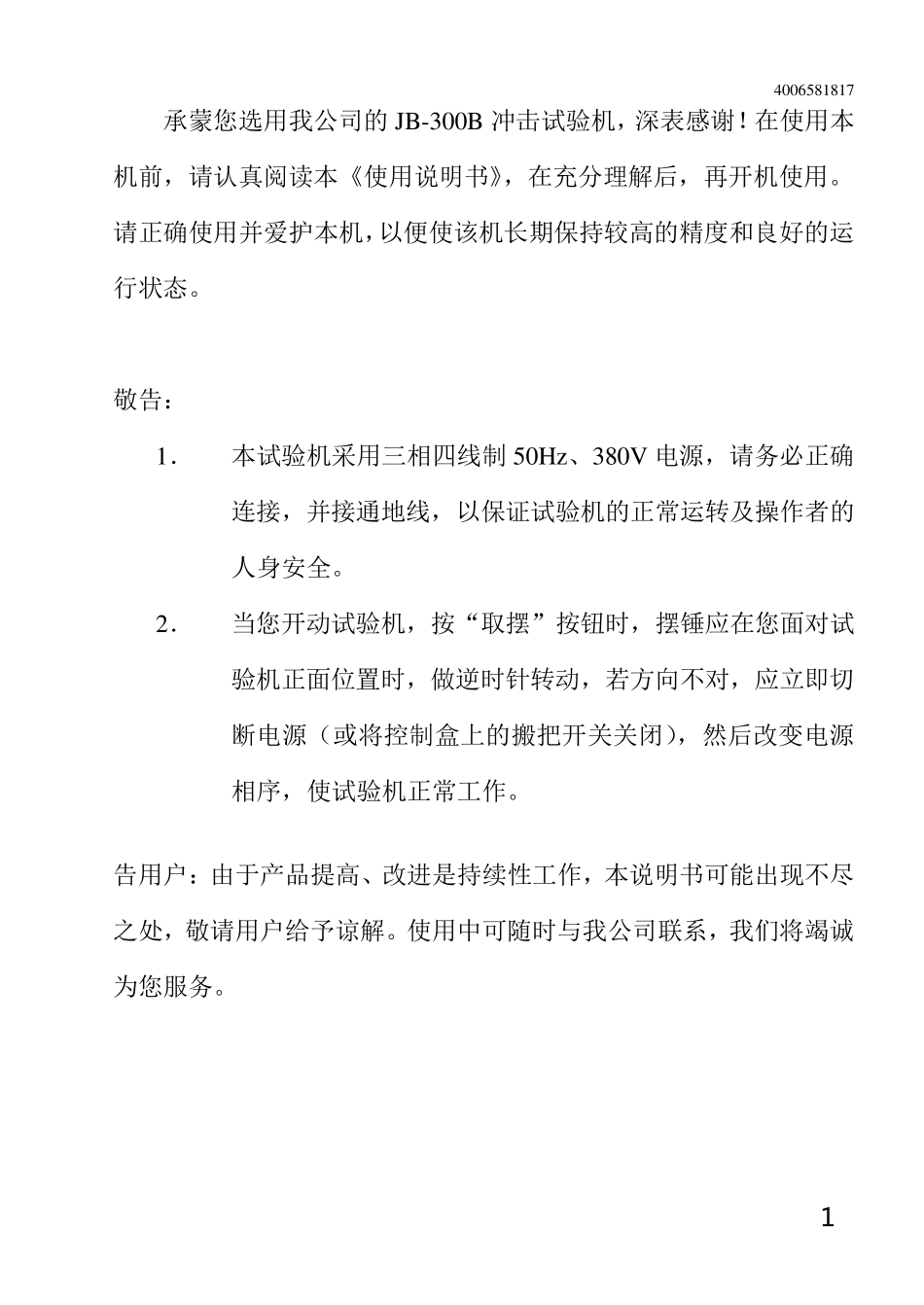

4006581817 1 承蒙您选用我公司的JB-300B 冲击试验机,深表感谢!在使用本机前,请认真阅读本《使用说明书》,在充分理解后,再开机使用。请正确使用并爱护本机,以便使该机长期保持较高的精度和良好的运行状态。 敬告: 1. 本试验机采用三相四线制50Hz、380V 电源,请务必正确连接,并接通地线,以保证试验机的正常运转及操作者的人身安全。 2. 当您开动试验机,按“取摆”按钮时,摆锤应在您面对试验机正面位置时,做逆时针转动,若方向不对,应立即切断电源(或将控制盒上的搬把开关关闭),然后改变电源相序,使试验机正常工作。 告用户:由于产品提高、改进是持续性工作,本说明书可能出现不尽之处,敬请用户给予谅解。使用中可随时与我公司联系,我们将竭诚为您服务。 4006581817 2 目 录 一、试验机的用途与特点----------------------3 二、主要技术规格-------------------------------3 三、结构简介-------------------------------------4 四、电气控制原理-------------------------------4 五、安装与试车----------------------------------4 六、使用与维护----------------------------------5 七、读数与计算----------------------------------6 八、故障与排除----------------------------------7 九、附图 4006581817 3 一、试验机的用途及特点 JB--300B 型冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。 本公司生产的JB--300B 冲击试验机是按国标GB/T3808--2002《摆锤式冲击试验机的检验》开发生产的 ,按国标GB/T229-2007《金属材料 夏比摆锤冲击试验方法》对金属材料进行冲击试验。最大冲击能量为300J,并带有150J 摆锤一个,所用试样断面为10×10m m 。试验机具 有较 大的冲击能量,所以主 要 对冲击韧 性较 大的黑 色 金属,特别 是钢 铁 及其 合 金进行冲击试验。 本产品 的试验原 理 是利 用摆锤冲击前 位 能与 冲击后 所剩 余 位 能之 差 在度 盘 上 显 示 出 来 的方式,得 到 所试验试样的吸 收 功 。操 作 上 采用半 自 动控 制 ,操 作 简 便、工 作 效 率 高 ,利 用摆锤冲断试样后 的剩 余能量即 可 自 动扬 摆,准 备 做 下次 冲击试验,所以在连续做 冲击试验的试验室和大量做 冲击试验的冶金、机械制 造厂等单位 更能体现其 优越性。 二、主要技术规...
