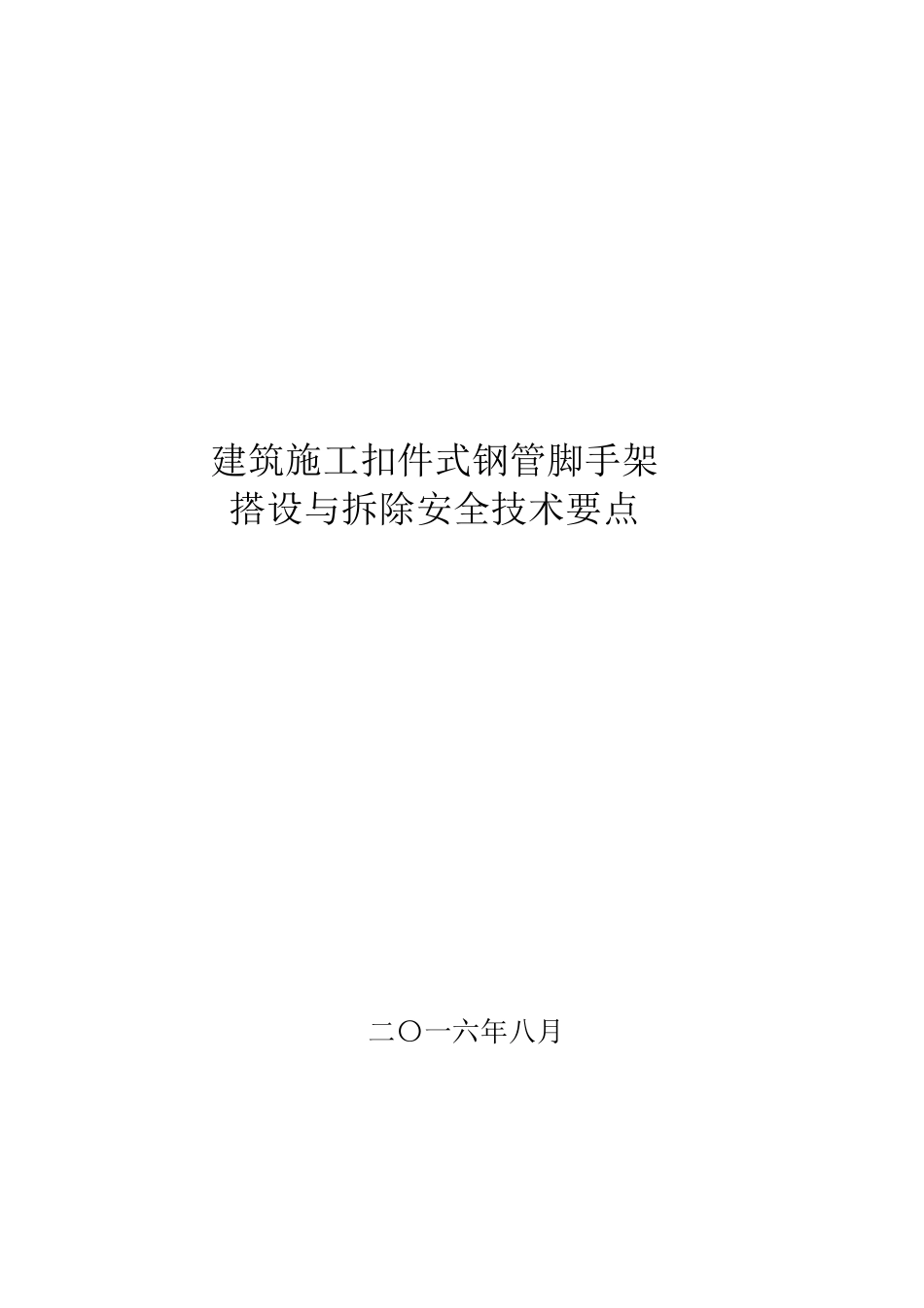

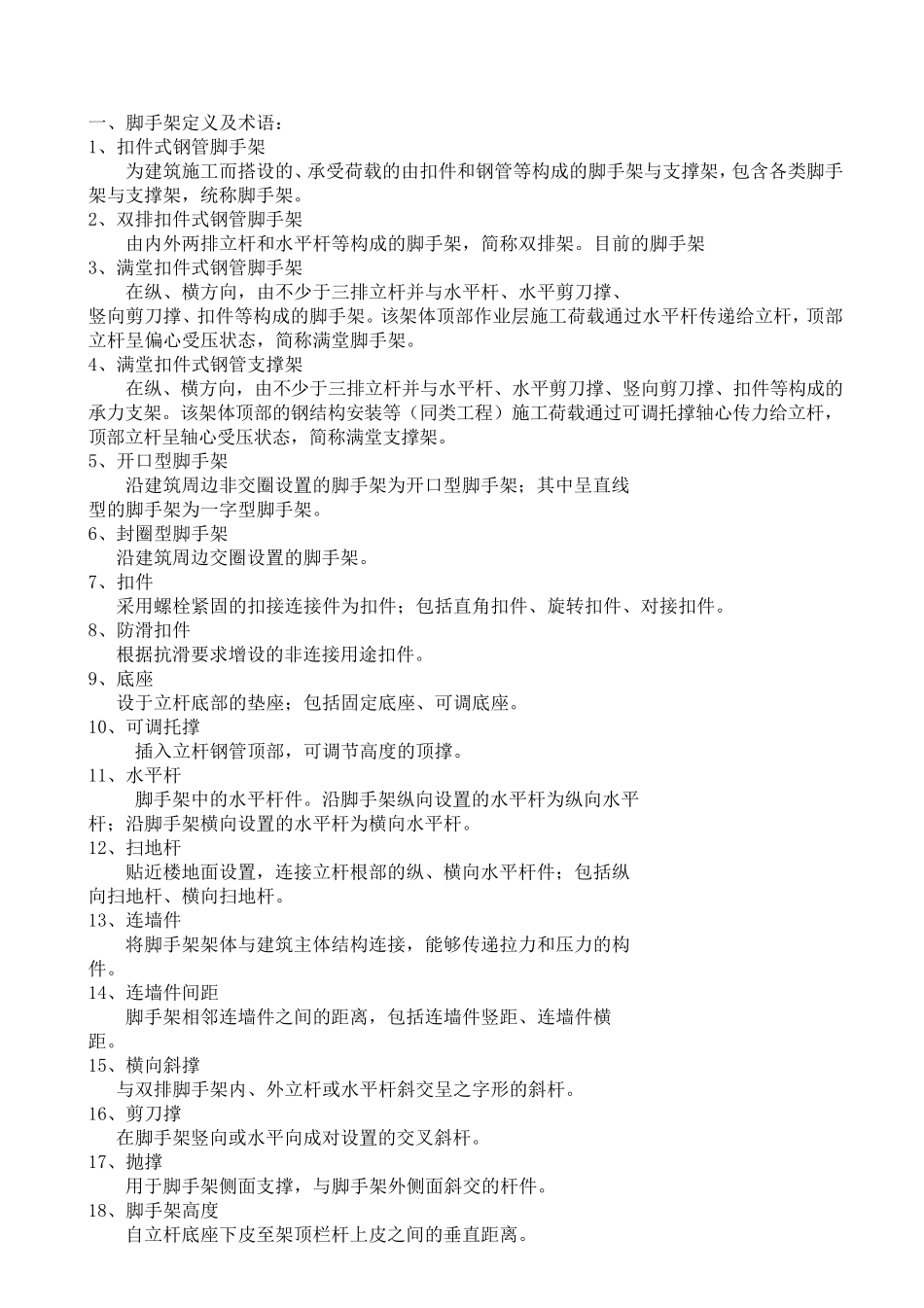

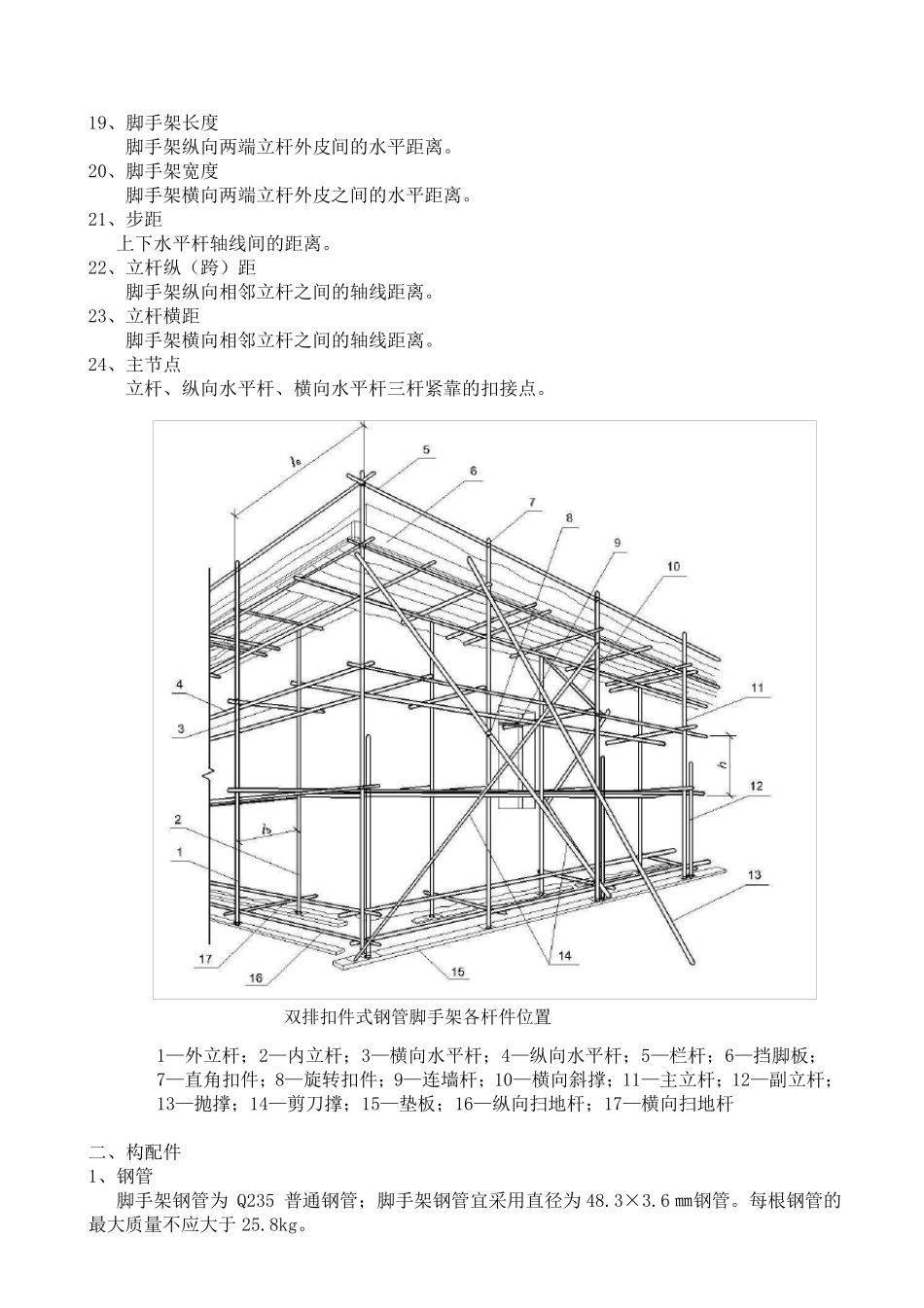

建筑施工扣件式钢管脚手架 搭设与拆除安全技术要点 二〇一六年八月 一、脚手架定义及术语： 1、扣件式钢管脚手架 为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含各类脚手架与支撑架，统称脚手架。 2、双排扣件式钢管脚手架 由内外两排立杆和水平杆等构成的脚手架，简称双排架。目前的脚手架 3、满堂扣件式钢管脚手架 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、 竖向剪刀撑、扣件等构成的脚手架。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，简称满堂脚手架。 4、满堂扣件式钢管支撑架 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的承力支架。该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。 5、开口型脚手架 沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线 型的脚手架为一字型脚手架。 6、封圈型脚手架 沿建筑周边交圈设置的脚手架。 7、扣件 采用螺栓紧固的扣接连接件为扣件；包括直角扣件、旋转扣件、对接扣件。 8、防滑扣件 根据抗滑要求增设的非连接用途扣件。 9、底座 设于立杆底部的垫座；包括固定底座、可调底座。 10、可调托撑 插入立杆钢管顶部，可调节高度的顶撑。 11、水平杆 脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平 杆；沿脚手架横向设置的水平杆为横向水平杆。 12、扫地杆 贴近楼地面设置，连接立杆根部的纵、横向水平杆件；包括纵 向扫地杆、横向扫地杆。 13、连墙件 将脚手架架体与建筑主体结构连接，能够传递拉 力和压力的构 件。 14、连墙件间 距 脚手架相 邻 连墙件之 间 的距 离 ，包括连墙件竖距 、连墙件横 距 。 15、横向斜 撑 与双排脚手架内、外立杆或 水平杆斜 交呈之 字形 的斜 杆。 16、剪刀撑 在脚手架竖向或 水平向成对设置的交叉 斜 杆。 17、抛 撑 用于脚手架侧 面支撑，与脚手架外侧 面斜 交的杆件。 18、脚手架高度 自 立杆底座下 皮 至 架顶栏 杆上 皮 之 间 的垂 直距 离 。 19、脚手架长度 脚手架纵向两端立杆外皮间的水平距离。 20、脚手架宽度 脚手架横向两端立杆外皮之间的水平距离。 21、步距 上下水平杆轴线间的距离。 22、立杆纵（跨）距 脚手架纵向相邻立杆之间的轴线距离。 23、立杆横距 脚手...
