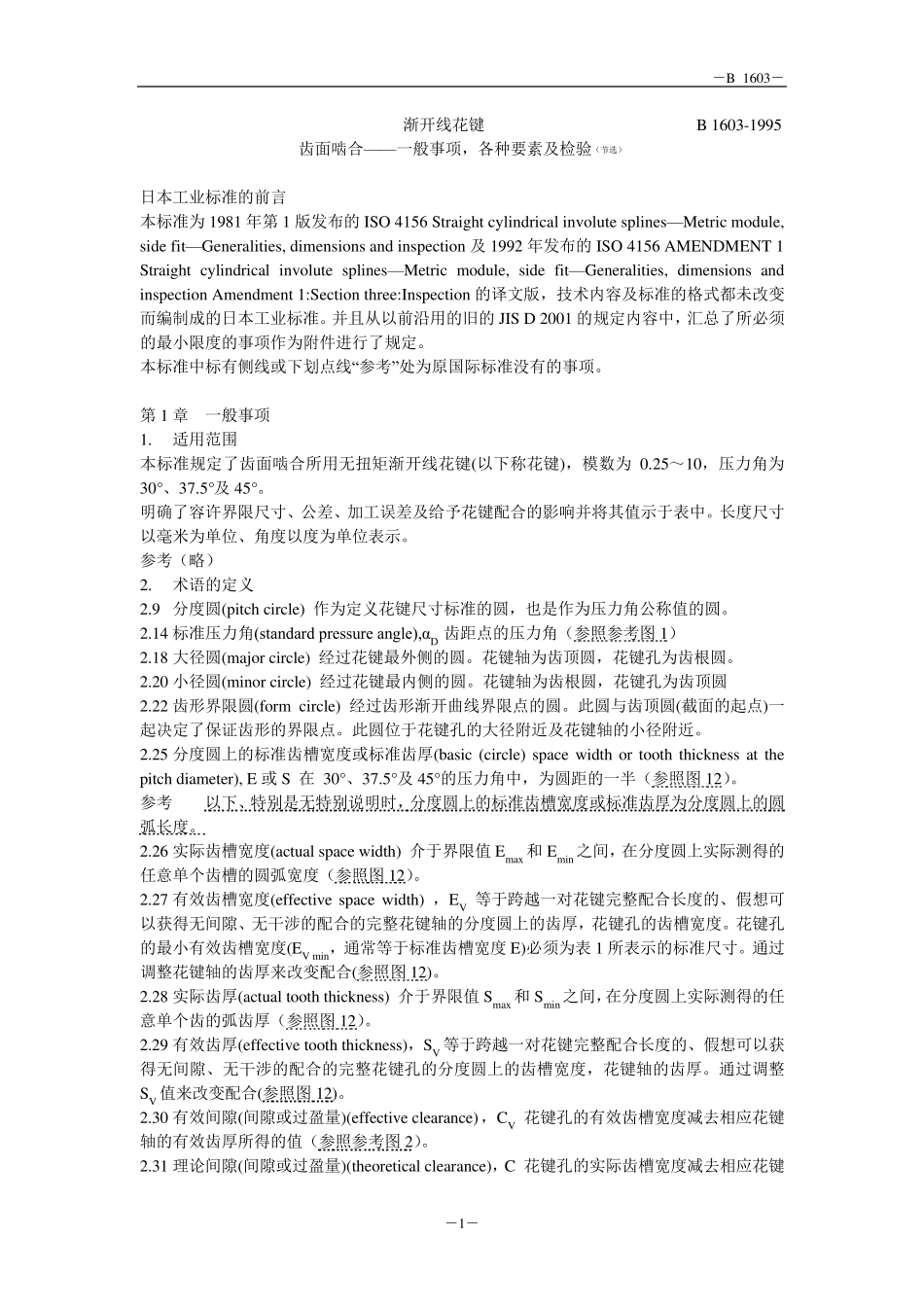

JIS_B_16031995_渐开线花键齿面啮合——一般事项_各种要素及检验(节选)_第1页
1/32

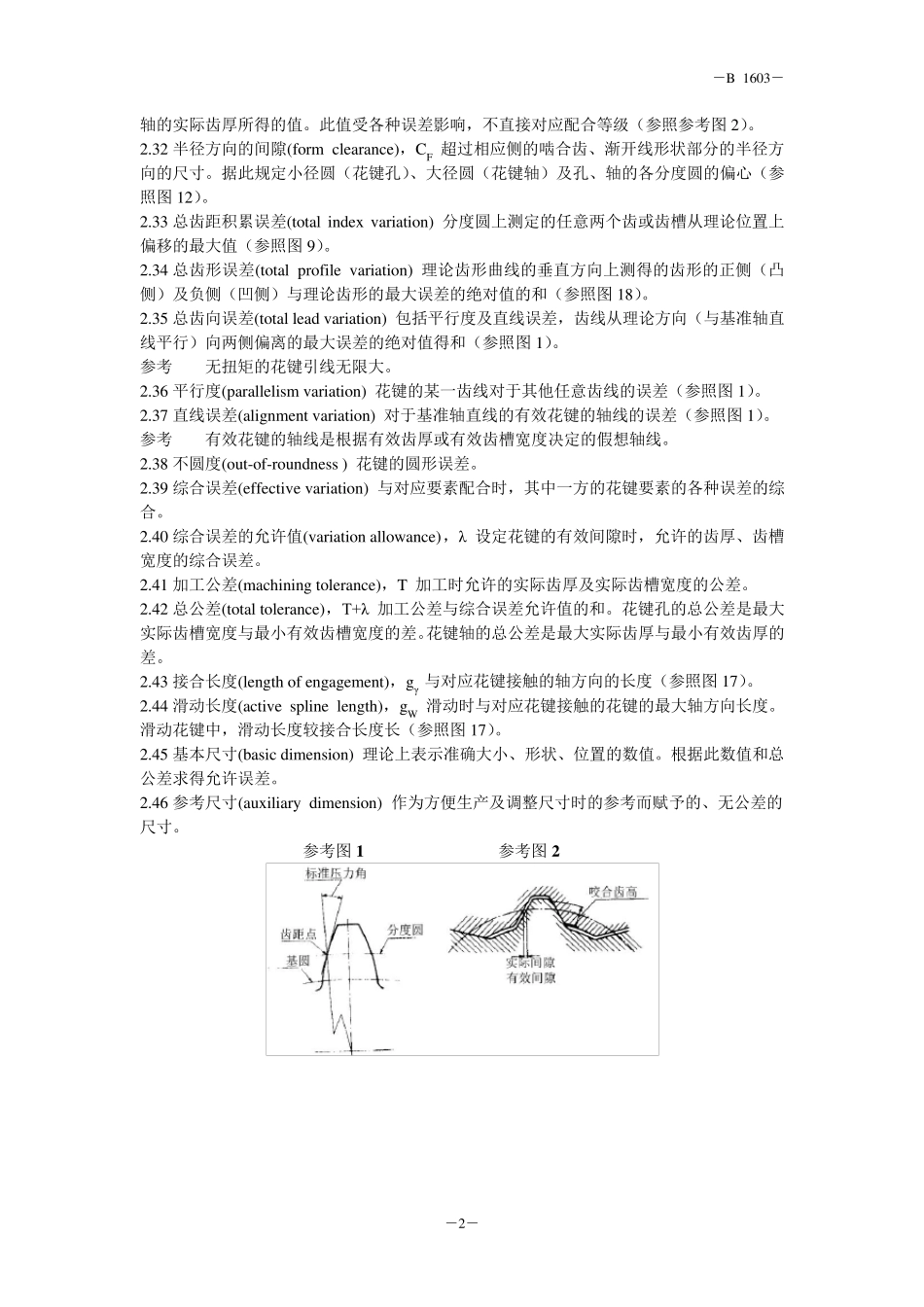

JIS_B_16031995_渐开线花键齿面啮合——一般事项_各种要素及检验(节选)_第2页
2/32

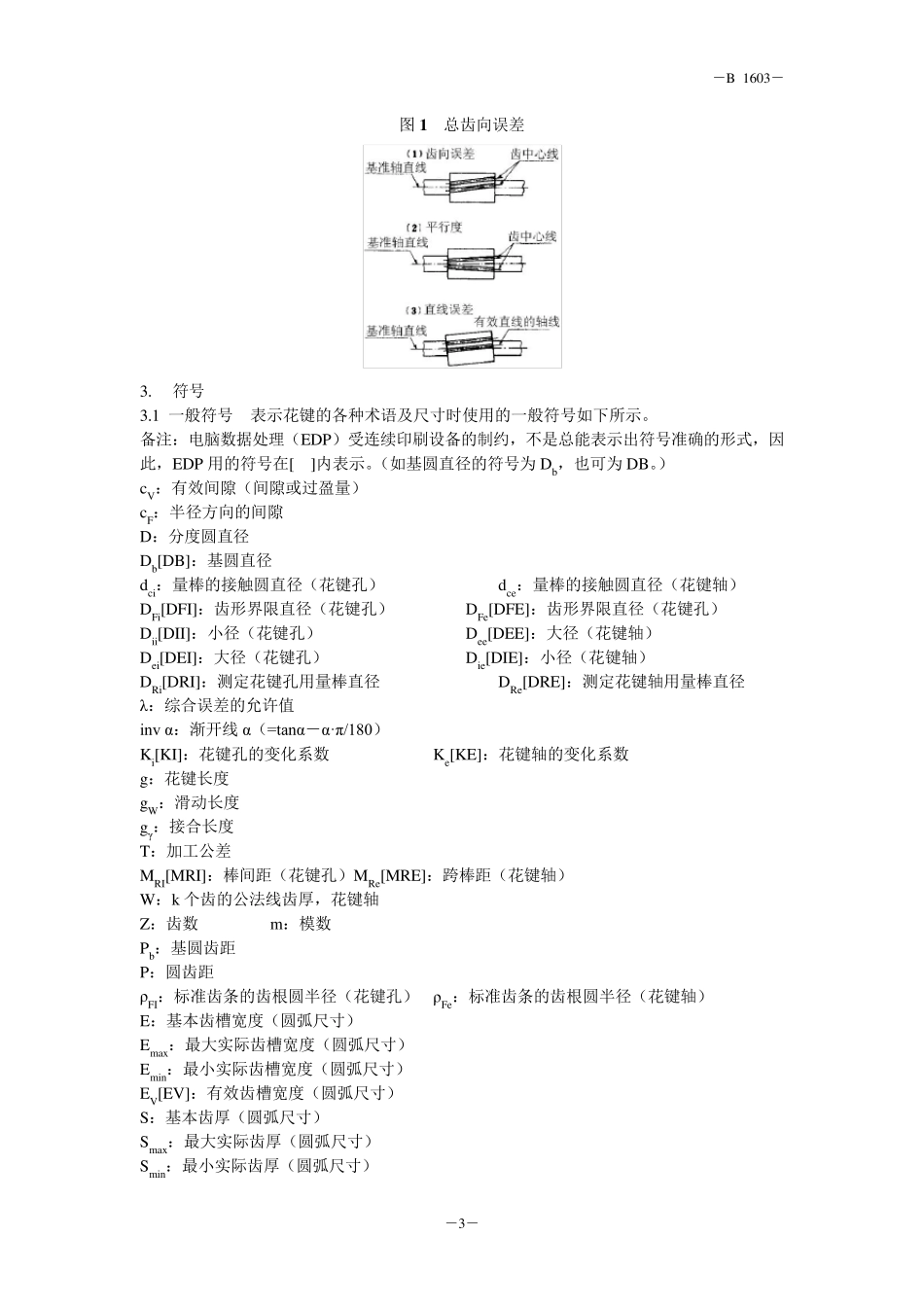

JIS_B_16031995_渐开线花键齿面啮合——一般事项_各种要素及检验(节选)_第3页
3/32
-B 1603- ―1― 渐开线花键 B 1603-1995 齿面啮合——一般事项,各种要素及检验(节选) 日本工业标准的前言 本标准为 1981 年第 1 版发布的 ISO 4156 Straight cylindrical involute splines—Metric module, side fit—Generalities, dimensions and inspection 及 1992 年发布的 ISO 4156 AMENDMENT 1 Straight cylindrical involute splines—Metric module, side fit—Generalities, dimensions and inspection Amendment 1:Section three:Inspection 的译文版,技术内容及标准的格式都未改变而编制成的日本工业标准。并且从以前沿用的旧的 JIS D 2001 的规定内容中,汇总了所必须的最小限度的事项作为附件进行了规定。 本标准中标有侧线或下划点线“参考” 处为原国际标准没有的事项。 第 1 章 一般事项 1. 适用范围 本标准规定了齿面啮合所用无扭矩渐开线花键(以下称花键),模数为 0.25~10,压力角为30°、37.5°及 45°。 明确了容许界限尺寸、公差、加工误差及给予花键配合的影响并将其值示于表中。长度尺寸以毫米为单位、角度以度为单位表示。 参考(略) 2. 术语的定义 2.9 分度圆(pitch circle) 作为定义花键尺寸标准的圆,也是作为压力角公称值的圆。 2.14 标准压力角(standard pressure angle),α D 齿距点的压力角(参照参考图 1) 2.18 大径圆(major circle) 经过花键最外侧的圆。花键轴为齿顶圆,花键孔为齿根圆。 2.20 小径圆(minor circle) 经过花键最内侧的圆。花键轴为齿根圆,花键孔为齿顶圆 2.22 齿形界限圆(form circle) 经过齿形渐开曲线界限点的圆。此圆与齿顶圆(截面的起点)一起决定了保证齿形的界限点。此圆位于花键孔的大径附近及花键轴的小径附近。 2.25 分度圆上的标准齿槽宽度或标准齿厚(basic (circle) space width or tooth thickness at the pitch diameter), E 或 S 在 30°、37.5°及 45°的压力角中,为圆距的一半(参照图 12)。 参考 以下、特别是无特别说明时,分度圆上的标准齿槽宽度或标准齿厚为分度圆上的圆弧长度。 2.26 实际齿槽宽度(actual space width) 介于界限值 Emax 和 Emin 之间,在分度圆上实际测得的任意单个齿槽的圆弧宽度(参照图 12)。 2.27 有效齿槽宽度(effective space width) ,EV 等于跨越一对花键完整配合长度的、假想可以获得无间隙、无干涉...
