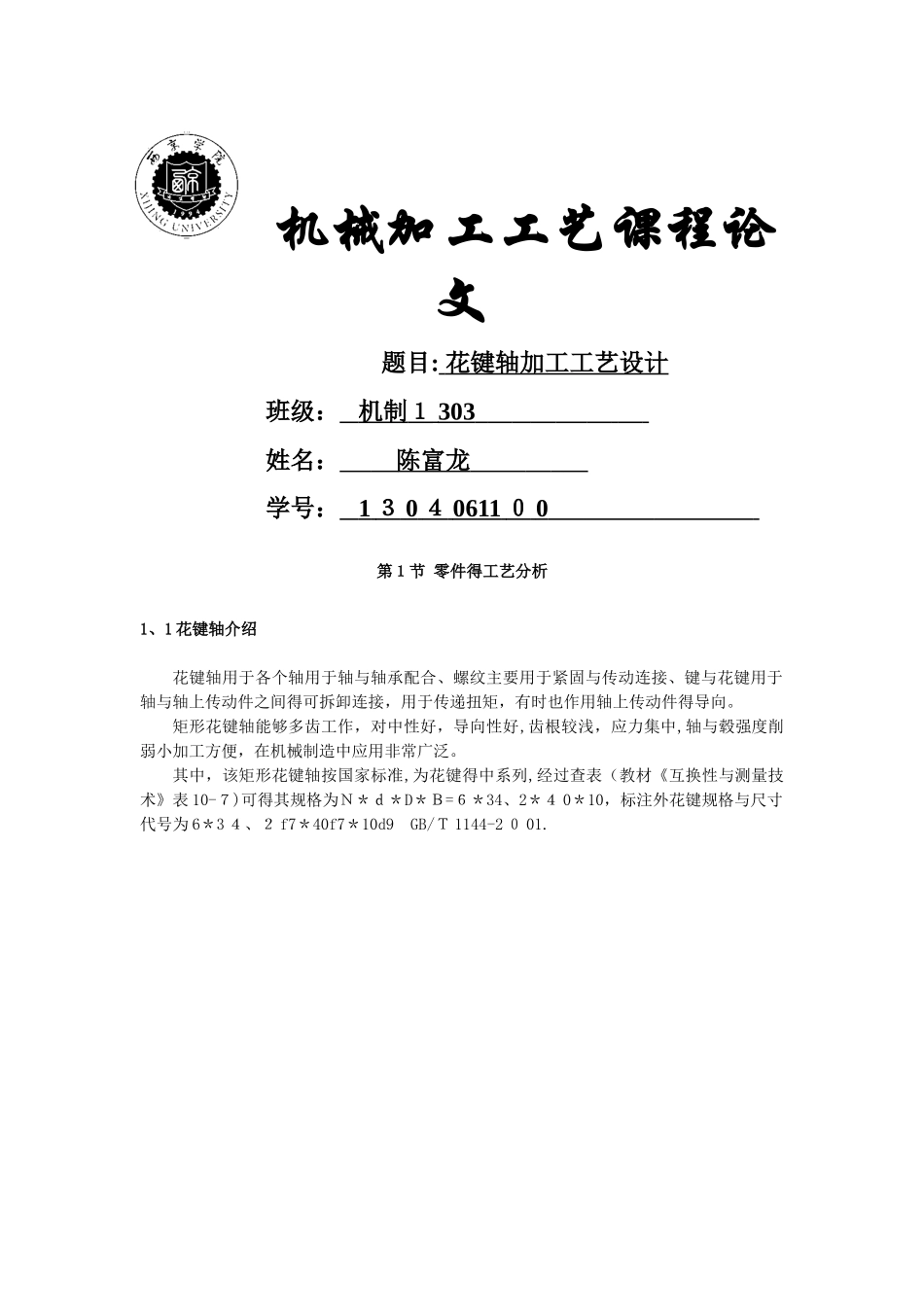

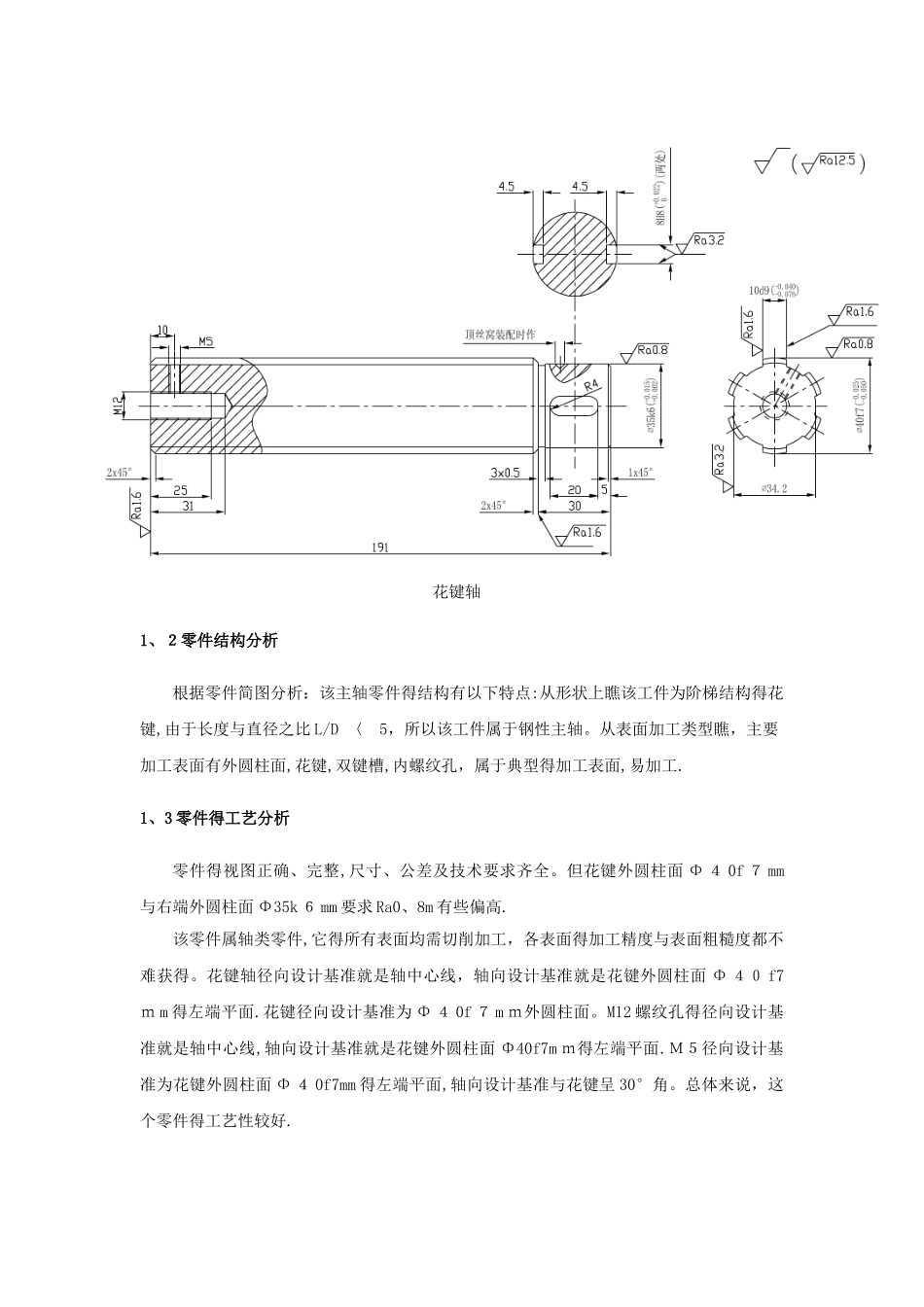

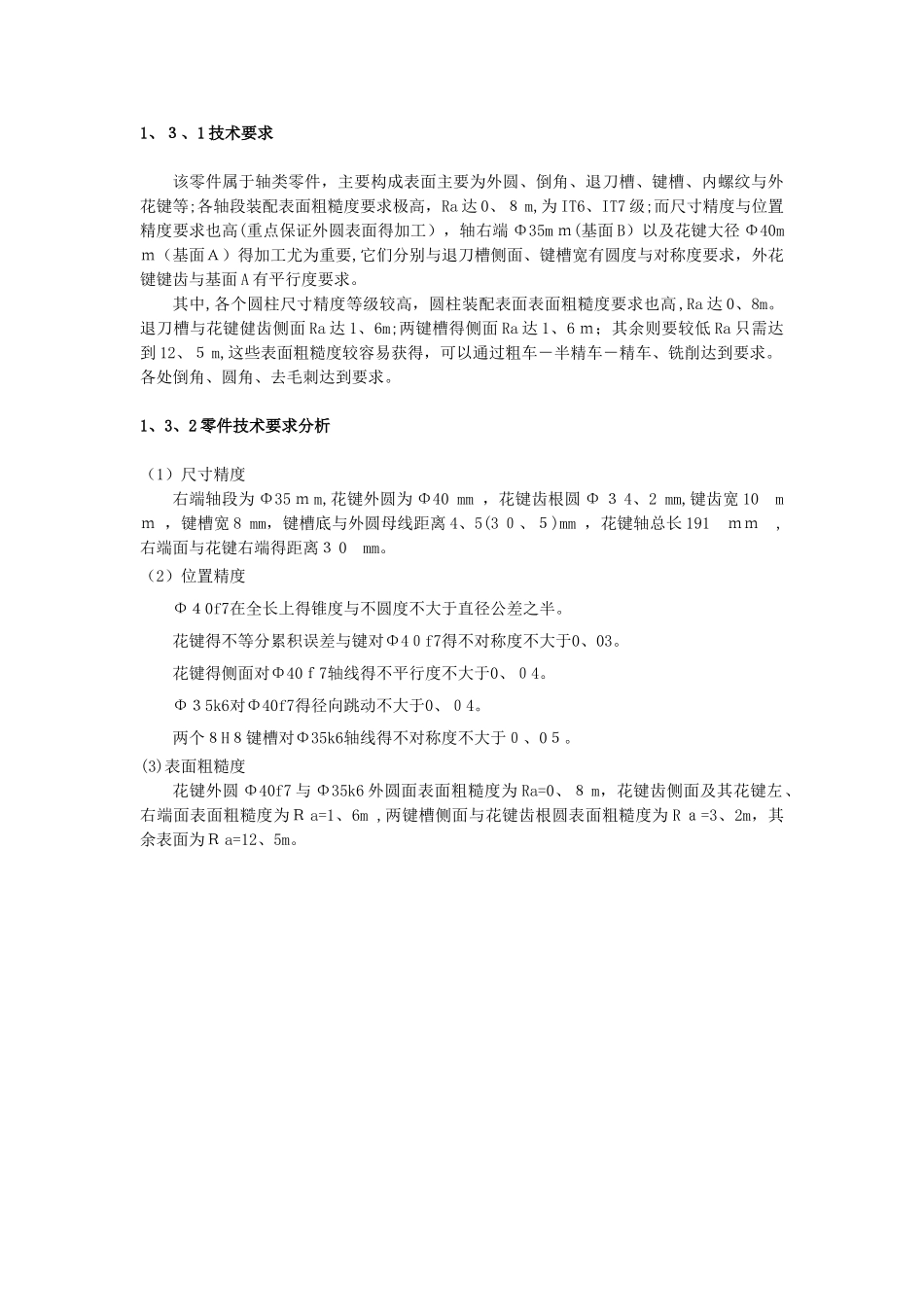

机械加工工艺课程论文题目: 花键轴加工工艺设计 班级： 机制 １ 303 姓名： 陈富龙 学号： 1 ３ 0 ４ 0611 ０ 0 第１节 零件得工艺分析1、1 花键轴介绍花键轴用于各个轴用于轴与轴承配合、螺纹主要用于紧固与传动连接、键与花键用于轴与轴上传动件之间得可拆卸连接，用于传递扭矩，有时也作用轴上传动件得导向。矩形花键轴能够多齿工作，对中性好，导向性好,齿根较浅，应力集中,轴与毂强度削弱小加工方便，在机械制造中应用非常广泛。其中，该矩形花键轴按国家标准,为花键得中系列,经过查表（教材《互换性与测量技术》表 10-７)可得其规格为Ｎ＊ｄ＊D＊Ｂ=６＊34、2＊４ 0＊10，标注外花键规格与尺寸代号为 6＊3 ４、２ f7＊40f7＊10d9 GB/Ｔ 1144-2 ０ 01.花键轴1、２零件结构分析根据零件简图分析：该主轴零件得结构有以下特点:从形状上瞧该工件为阶梯结构得花键,由于长度与直径之比 L/D 〈 5，所以该工件属于钢性主轴。从表面加工类型瞧，主要加工表面有外圆柱面,花键,双键槽,内螺纹孔，属于典型得加工表面,易加工.1、3 零件得工艺分析零件得视图正确、完整,尺寸、公差及技术要求齐全。但花键外圆柱面 Φ ４ 0f ７ mm与右端外圆柱面 Φ35k ６ mm 要求 Ra0、8m 有些偏高.该零件属轴类零件,它得所有表面均需切削加工，各表面得加工精度与表面粗糙度都不难获得。花键轴径向设计基准就是轴中心线，轴向设计基准就是花键外圆柱面 Φ ４０ f7ｍ m 得左端平面.花键径向设计基准为 Φ ４ 0f ７ m ｍ外圆柱面。M12 螺纹孔得径向设计基准就是轴中心线,轴向设计基准就是花键外圆柱面 Φ40f7m ｍ得左端平面.Ｍ５径向设计基准为花键外圆柱面 Φ ４ 0f7mm 得左端平面,轴向设计基准与花键呈 30°角。总体来说，这个零件得工艺性较好.1、３、1 技术要求该零件属于轴类零件，主要构成表面主要为外圆、倒角、退刀槽、键槽、内螺纹与外花键等;各轴段装配表面粗糙度要求极高，Ra 达 0、８ m,为 IT6、IT7 级;而尺寸精度与位置精度要求也高(重点保证外圆表面得加工），轴右端 Φ35m ｍ(基面 B）以及花键大径 Φ40mｍ（基面Ａ）得加工尤为重要,它们分别与退刀槽侧面、键槽宽有圆度与对称度要求，外花键键齿与基面 A 有平行度要求。其中,各个圆柱尺寸精度等级较高，圆柱装配表面表面粗糙度要求也高,Ra 达 0、8m。退刀槽与花键健齿侧面 Ra 达 1、6m;两键槽得侧面 Ra 达 1、6 ｍ；其余...
