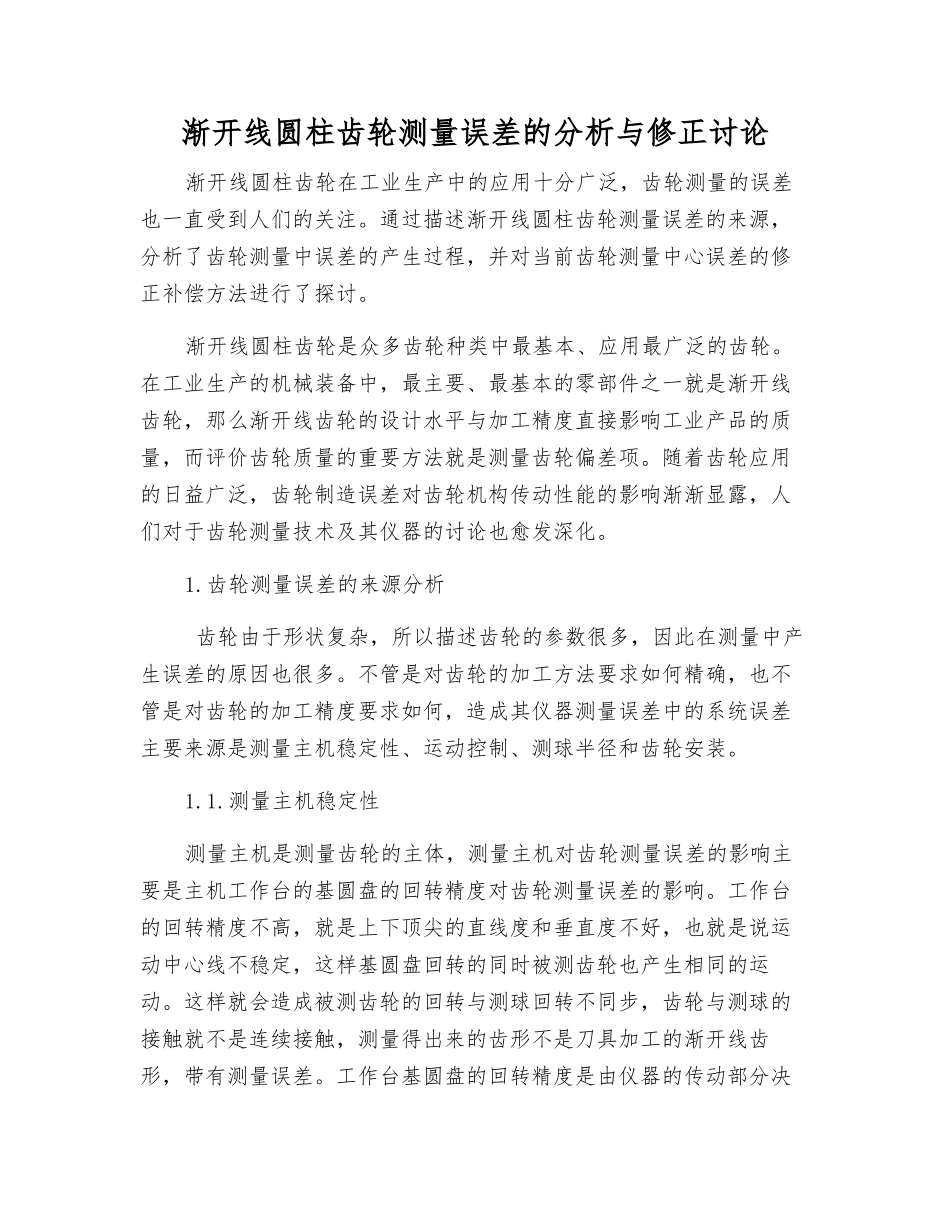

渐开线圆柱齿轮测量误差的分析与修正讨论渐开线圆柱齿轮在工业生产中的应用十分广泛，齿轮测量的误差也一直受到人们的关注。通过描述渐开线圆柱齿轮测量误差的来源，分析了齿轮测量中误差的产生过程，并对当前齿轮测量中心误差的修正补偿方法进行了探讨。渐开线圆柱齿轮是众多齿轮种类中最基本、应用最广泛的齿轮。在工业生产的机械装备中，最主要、最基本的零部件之一就是渐开线齿轮，那么渐开线齿轮的设计水平与加工精度直接影响工业产品的质量，而评价齿轮质量的重要方法就是测量齿轮偏差项。随着齿轮应用的日益广泛，齿轮制造误差对齿轮机构传动性能的影响渐渐显露，人们对于齿轮测量技术及其仪器的讨论也愈发深化。1.齿轮测量误差的来源分析 齿轮由于形状复杂，所以描述齿轮的参数很多，因此在测量中产生误差的原因也很多。不管是对齿轮的加工方法要求如何精确，也不管是对齿轮的加工精度要求如何，造成其仪器测量误差中的系统误差主要来源是测量主机稳定性、运动控制、测球半径和齿轮安装。1.1.测量主机稳定性测量主机是测量齿轮的主体，测量主机对齿轮测量误差的影响主要是主机工作台的基圆盘的回转精度对齿轮测量误差的影响。工作台的回转精度不高，就是上下顶尖的直线度和垂直度不好，也就是说运动中心线不稳定，这样基圆盘回转的同时被测齿轮也产生相同的运动。这样就会造成被测齿轮的回转与测球回转不同步，齿轮与测球的接触就不是连续接触，测量得出来的齿形不是刀具加工的渐开线齿形，带有测量误差。工作台基圆盘的回转精度是由仪器的传动部分决定的，它们的制造和装配误差在传递过程当中必定要集中反映到传动链的末端，而传动链的末端就是工作台的回转，所以仪器本身的制造和装配误差会对工作台的回转精度产生影响，从而导致对齿轮测量的精度有所影响。1.2.运动控制的精确性齿轮的测量过程是齿轮测量仪各个轴配合运动的过程，齿轮测量仪器可以进行四轴联动，由控制器控制电机运动，由光栅计数反馈测量数字信号。由于运动过程当中，各个轴的运动不能精确地达到理论设定的位置，得到的反馈数字信号不准确，则测量结果的精度就会降低。控制测球运动的过程当中，由于测球抖动，测量数据不准确，也会对测量结果产生测量误差。1.3.测球半径齿轮测量仪器一般采纳测量点的形式来得到齿轮偏差的结果，现代仪器采集点位置时需要采纳测头。理想情况下采纳点测头可以得到精确地测量结果，但是点测头制造技术较高并且费用较大，所以一般采纳球测...
