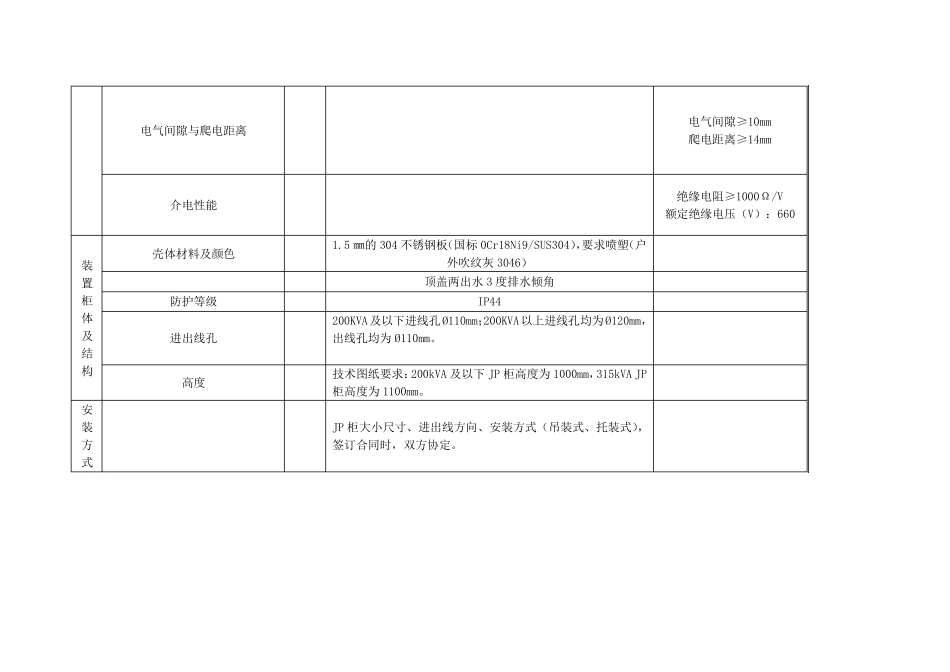

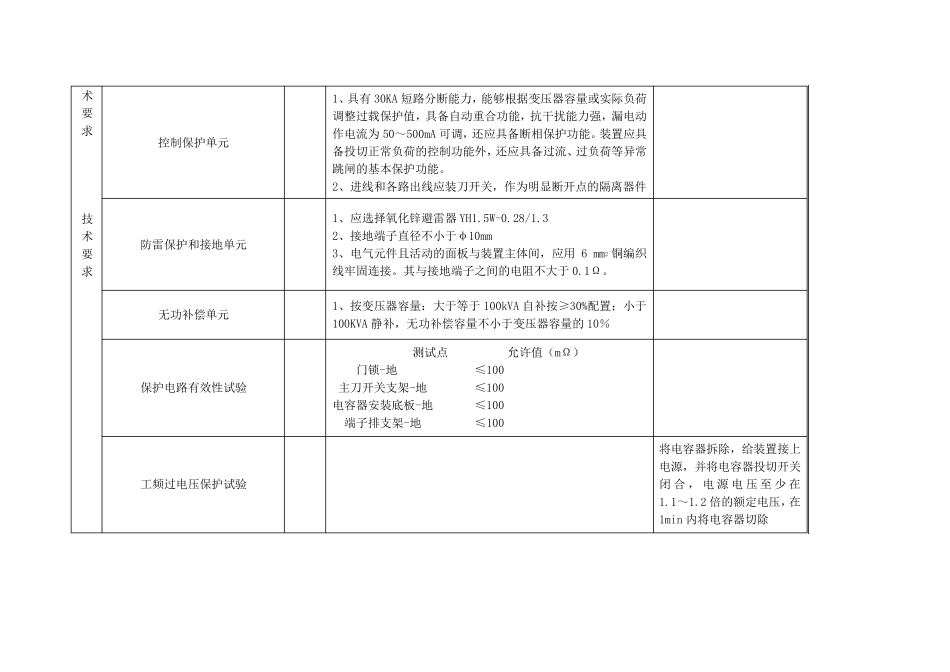

技术规范及技术参数响应表 项目 单位 招标人要求值 使 用 环 境 安装地点 户外 额定电压 V 380 额定频率 Hz 50 系统最高运行电压 V 440 环境温度 ℃ -25℃—+55℃ 相对湿度 40℃时空气相对湿度不超过 20%—90% 海拔高度： 米 ≤1000 最大降雨强度 ≯50 mm/10min 污秽等级： 四级 技主电路用刀开关 A ≥1.5 Ie 主智能断路器额定电流 A ≥1.5 Ie 计量单元 CT 3 支,精度不低于 0.2 级 测量单元 电压、电流基本量测量 术要求 技术要求 控制保护单元 1、具有30KA 短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA 可调，还应具备断相保护功能。装置应具备投切正常负荷的控制功能外，还应具备过流、过负荷等异常跳闸的基本保护功能。 2、进线和各路出线应装刀开关，作为明显断开点的隔离器件 防雷保护和接地单元 1、应选择氧化锌避雷器YH1.5W-0.28/1.3 2、接地端子直径不小于φ10mm 3、电气元件且活动的面板与装置主体间，应用6 mm2 铜编织线牢固连接。其与接地端子之间的电阻不大于0.1Ω。 无功补偿单元 1、按变压器容量：大于等于100kVA 自补按≥30%配置；小于100KVA 静补，无功补偿容量不小于变压器容量的10％ 保护电路有效性试验 测试点 允许值（mΩ） 门锁-地 ≤100 主刀开关支架-地 ≤100 电容器安装底板-地 ≤100 端子排支架-地 ≤100 工频过电压保护试验 将电容器拆除，给装置接上电源 ，并 将电容器投切开关闭 合，电源 电压至 少 在1.1～1.2 倍 的额 定 电压，在1min 内 将电容器切除 电气间隙与爬电距离 电气间隙≥10mm 爬电距离≥14mm 介电性能 绝缘电阻≥1000Ω/V 额定绝缘电压（V）：660 装置柜体及结构 壳体材料及颜色 1.5 ㎜的304 不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（户外吹纹灰3046） 顶盖两出水3 度排水倾角 防护等级 IP44 进出线孔 200KVA及以下进线孔Ø110mm；200KVA以上 进线孔均 为 Ø120mm，出线孔均 为 Ø110mm。 高 度 技 术 图 纸 要求：200kVA 及以下JP 柜高 度为 1000mm，315kVA JP柜高 度为 1100mm。 安装方式 JP 柜大 小 尺 寸 、 进出线方 向 、 安 装方 式 （吊 装式 、 托 装式 ），签 订 合 同 时 ，双 方 协 定。 设备/材料技术性能、技术数据的详细描述 1、使用环境 ...
