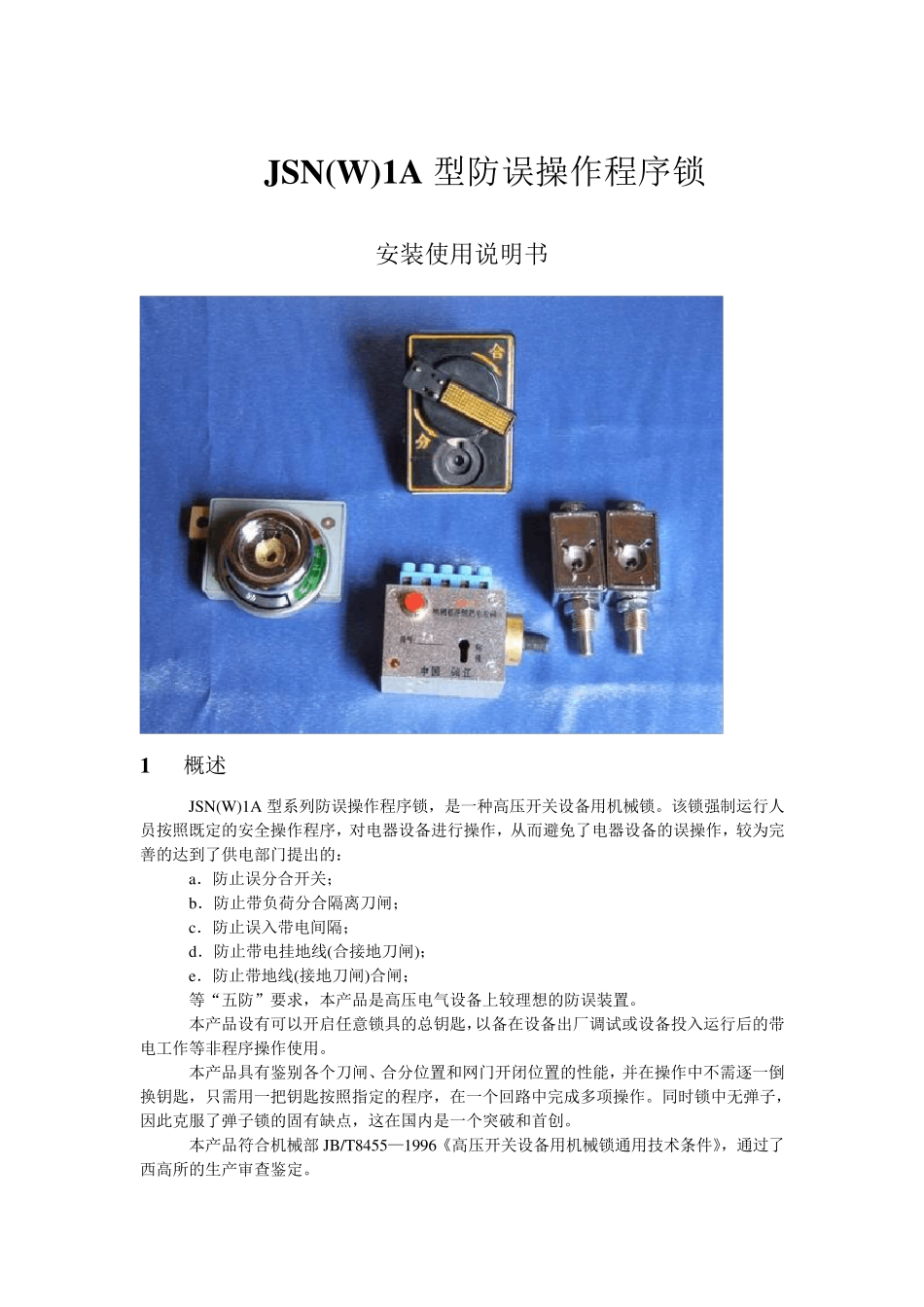

JSN(W )1A 型防误操作程序锁 安装使用说明书 1 概述 JSN(W)1A 型系列防误操作程序锁，是一种高压开关设备用机械锁。该锁强制运行人员按照既定的安全操作程序，对电器设备进行操作，从而避免了电器设备的误操作，较为完善的达到了供电部门提出的： a．防止误分合开关； b．防止带负荷分合隔离刀闸； c．防止误入带电间隔； d．防止带电挂地线(合接地刀闸)； e．防止带地线(接地刀闸)合闸； 等“五防”要求，本产品是高压电气设备上较理想的防误装置。 本产品设有可以开启任意锁具的总钥匙，以备在设备出厂调试或设备投入运行后的带电工作等非程序操作使用。 本产品具有鉴别各个刀闸、合分位置和网门开闭位置的性能，并在操作中不需逐一倒换钥匙，只需用一把钥匙按照指定的程序，在一个回路中完成多项操作。同时锁中无弹子，因此克服了弹子锁的固有缺点，这在国内是一个突破和首创。 本产品符合机械部 JB/T8455—1996《高压开关设备用机械锁通用技术条件》，通过了西高所的生产审查鉴定。 2 使用范围 2．1 适合各种电压等级的接线方式，户内外各种形式的配电装置。 2．2 环境条件：见《高开关设备用机械锁通用技术条件》 2.2．1 温度：上限： +40℃ 下限：户内 -10℃ 户外一般不低于 -30℃ 高寒地区：户内为-25℃；户外为-40℃ 2．2．2 湿度(户内产品)： a．相对湿度；日平均不大于 95％，月平均不大于 90％； b．饱和蒸汽压：日平均不大于 2．2kPa，月平均不大于 1．8kPa； 2．2．3 污秽： a．户内产品的使用环境应无显著污秽。 b．户外产品的使用环境污秽程度不超过规定等级(污秽分级由专门的标准规定)。 2．2．4 户外产品应考虑安装防覆冰、防凝露或防雨的部件。 2．2．5 当使用环境与上述规定不同时由用户与制造厂协商。 3 型号意义 3．1 型号举例 29JS4A36，表示程序方案编号为 29JS 的程序组合锁中，基本锁具编号为 4A36 的锁，也就是刀闸锁(见表一的刀闸锁一栏)。 程序编号为 29JS 的一套锁中，有一把控制开关锁 1A36，二把隔离刀闸锁 4A36、4B36和四把网门锁 5A36、5B36、5C136、5Cz36。从程序表中可以知道，程序方案编号为 29JS的组合锁，适用于 09—12 与 95 组合柜的一般闭锁方案。 3．2 型号意义 实际使用时，上述型号意义分做两部分： 3．2．1 用于订货标准： 订货时，只要写明程序编号即可，例如：欲订制 09—12 与 95 组合柜的一般方案程序锁，只要注...
