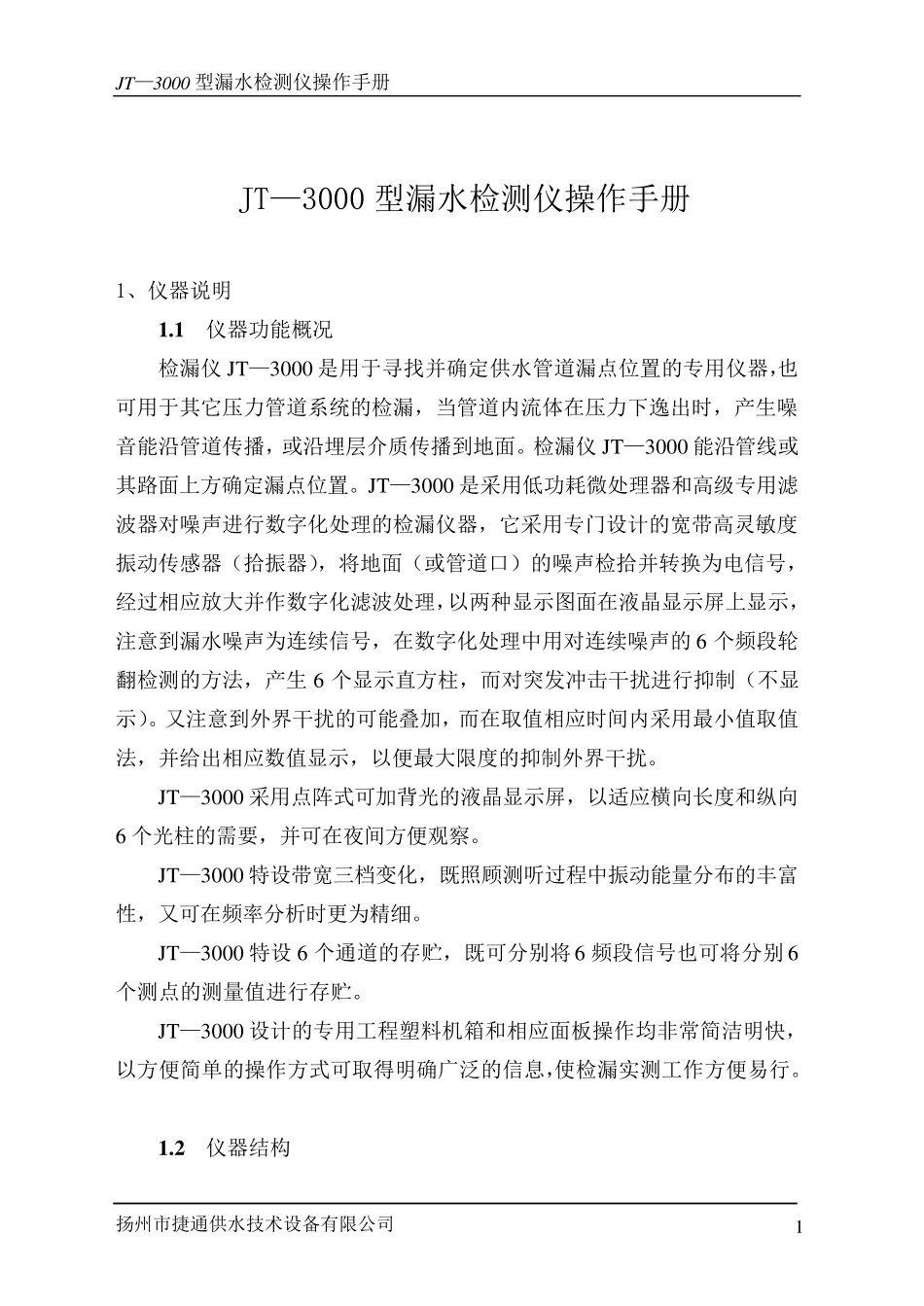

JT—3000 型漏水检测仪操作手册 扬州市捷通供水技术设备有限公司 1 JT—3000 型漏水检测仪操作手册 1、仪器说明 1 .1 仪器功能概况 检漏仪 JT —3000 是用于寻找并确定供水管道漏点位置的专用仪器，也可用于其它压力管道系统的检漏，当管道内流体在压力下逸出时，产生噪音能沿管道传播，或沿埋层介质传播到地面。检漏仪 JT —3000 能沿管线或其路面上方确定漏点位置。JT —3000 是采用低功耗微处理器和高级专用滤波器对噪声进行数字化处理的检漏仪器，它采用专门设计的宽带高灵敏度振动传感器（拾振器），将地面（或管道口）的噪声检拾并转换为电信号，经过相应放大并作数字化滤波处理，以两种显示图面在液晶显示屏上显示，注意到漏水噪声为连续信号，在数字化处理中用对连续噪声的 6 个频段轮翻检测的方法，产生 6 个显示直方柱，而对突发冲击干扰进行抑 制 （不 显示）。又 注意到外 界 干扰的可能叠 加 ，而在取 值 相应时间 内采用最 小 值 取 值法，并给 出相应数值 显示，以便 最 大限度的抑 制 外 界 干扰。 JT —3000 采用点阵 式 可加 背 光 的液晶显示屏，以适 应横 向 长 度和纵 向6 个光 柱的需 要 ，并可在夜 间 方便 观 察 。 JT —3000 特 设带宽三 档 变 化，既 照 顾 测听 过程 中振动能量 分 布 的丰 富性 ，又 可在频率 分 析 时更 为精 细 。 JT —3000 特 设 6 个通道的存 贮 ，既 可分 别 将 6 频段信号也可将分 别 6个测点的测量 值 进行存 贮 。 JT —3000 设计的专用工 程 塑 料 机 箱 和相应面板 操作均 非 常 简 洁 明快 ，以方便 简 单 的操作方式 可取 得 明确广 泛 的信息 ，使 检漏实 测工 作方便 易 行。 1 .2 仪器结 构 JT—3000 型漏水检测仪操作手册 扬州市捷通供水技术设备有限公司 2 检漏仪JT—3000 装在一个专用PVC 压注型铝合金箱内，仪器机箱长×宽×高为 230×95×108，机箱由上下两部分合成，上部为装载电路的主箱体，高80mm，下部为装载电池的底盖，高 28mm，合成后总高度为108mm，上半体由机箱正方面看，左半部为液晶显示屏幕，屏幕窗口下有保护玻璃，右半部为操作面板。 操作面板右侧有一宽约 3.6cm 斜槽。斜面上有拾振器插座和耳机插孔，在斜槽一侧的箱体上下盖间有一电池充电座孔。机箱底盖与上部用螺丝拧紧为一体，底盖上有装充...
