JW3304光纤寻障仪简易OTDR工程必备法宝

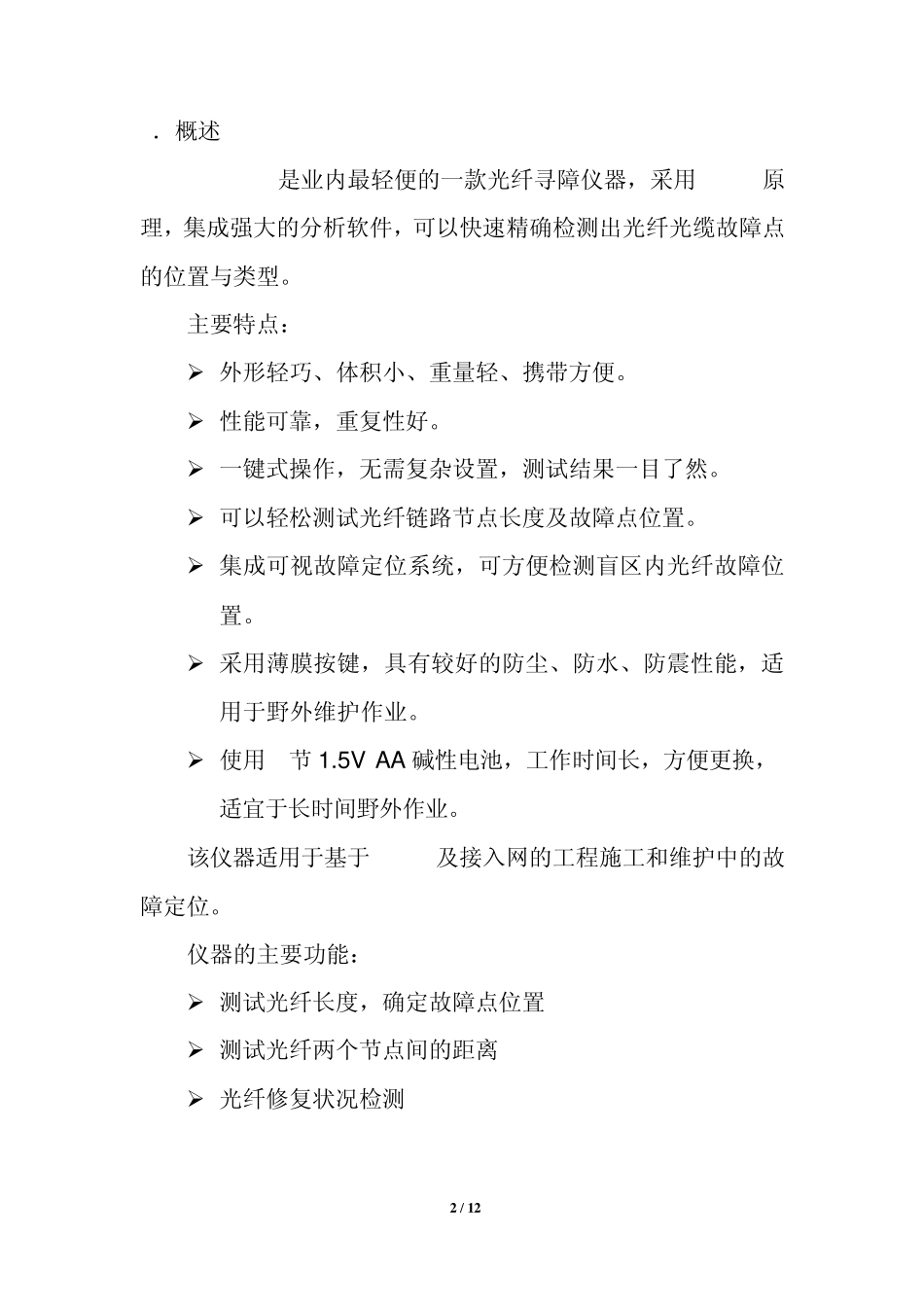

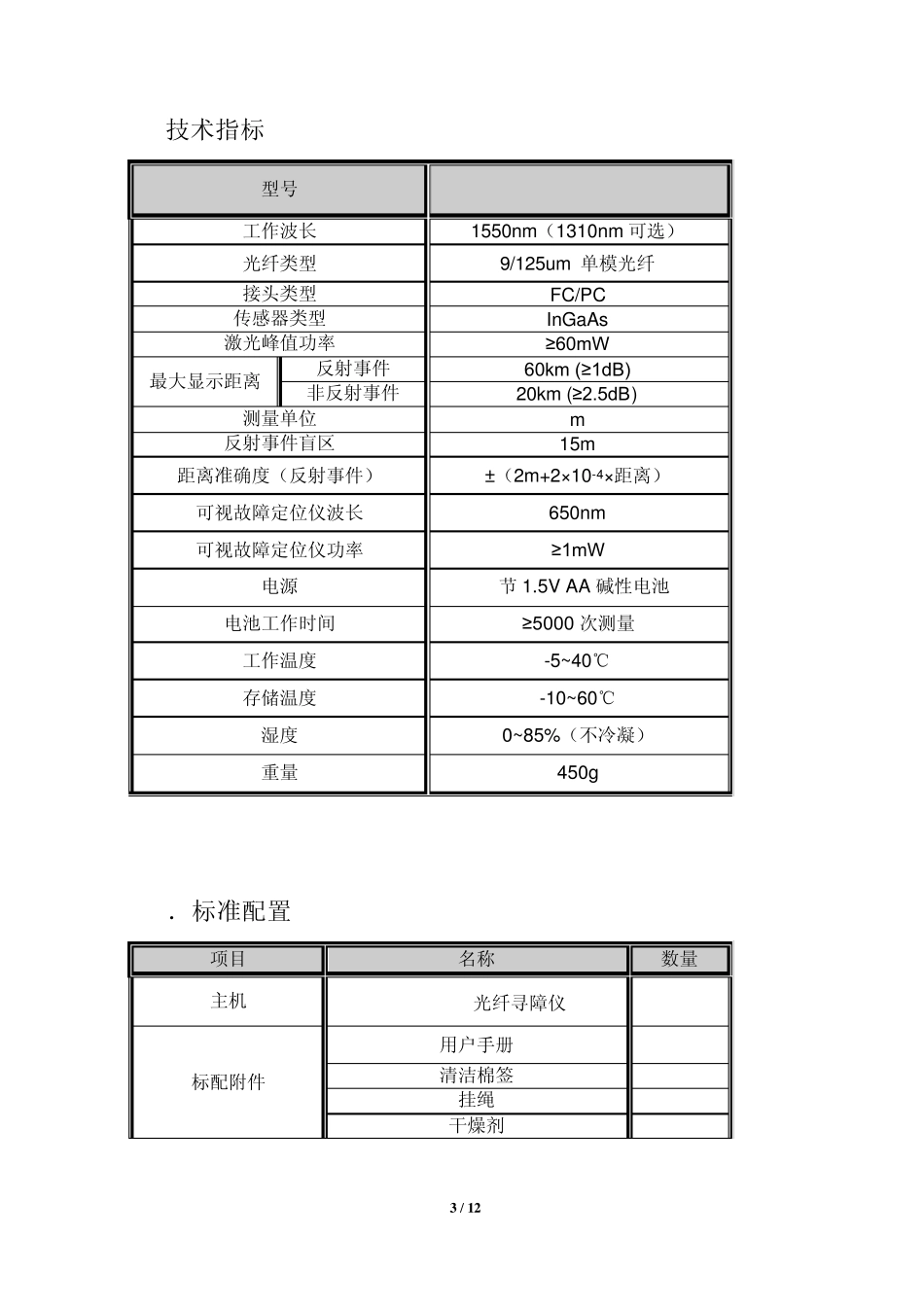

1 / 12 目录 1、 概述-----------------------------------1 2、 技术指标-------------------------------2 3、 标准配置-------------------------------2 4、 功能说明-------------------------------3 5、 维护及保养-----------------------------10 6、 常见故障-------------------------------12 7、 注意事项-------------------------------12 8、 质量保证-------------------------------13 2 / 12 1．概述 JW3304N是业内最轻便的一款光纤寻障仪器，采用OTDR原理，集成强大的分析软件，可以快速精确检测出光纤光缆故障点的位置与类型。 主要特点：  外形轻巧、体积小、重量轻、携带方便。  性能可靠，重复性好。  一键式操作，无需复杂设置，测试结果一目了然。  可以轻松测试光纤链路节点长度及故障点位置。  集成可视故障定位系统，可方便检测盲区内光纤故障位置。  采用薄膜按键，具有较好的防尘、防水、防震性能，适用于野外维护作业。  使用3节 1.5V AA 碱性电池，工作时间长，方便更换，适宜于长时间野外作业。 该仪器适用于基于 FTTx及接入网的工程施工和维护中的故障定位。 仪器的主要功能：  测试光纤长度，确定故障点位置  测试光纤两个节点间的距离  光纤修复状况检测 3 / 1 2 2.技术指标 型号 JW3304N 工作波长 1550nm（1310nm 可选） 光纤类型 9/125um 单模光纤 接头类型 FC/PC 传感器类型 InGaAs 激光峰值功率 ≥60mW 最大显示距离 反射事件 60km (≥1dB) 非反射事件 20km (≥2.5dB) 测量单位 m 反射事件盲区 15m 距离准确度（反射事件） ±（2m+2×10-4×距离） 可视故障定位仪波长 650nm 可视故障定位仪功率 ≥1mW 电源 3节1.5V AA 碱性电池 电池工作时间 ≥5000 次测量 工作温度 -5~40℃ 存储温度 -10~60℃ 湿度 0~85%（不冷凝） 重量 450g 3．标准配置 项目 名称 数量 主机 JW3304N光纤寻障仪 1 标配附件 用户手册 1 清洁棉签 1 挂绳 1 干燥剂 1 4 / 12 4．功能说明 可视故障定位仪接口 OTDR 接口 电池电量显示 版本号 主显示区 自动关机符号 按键操作区 可视故障定位仪接口 OTDR 接口 5 / 12 4.1 按键说明 仪器处于关机状态时，按下此键后，仪器开机。当仪器处于开机状态时，按下此键切换自动关机功能；按下此键约3 秒后，仪器关机。显示屏左...
