KA7500B,TL494中文资料

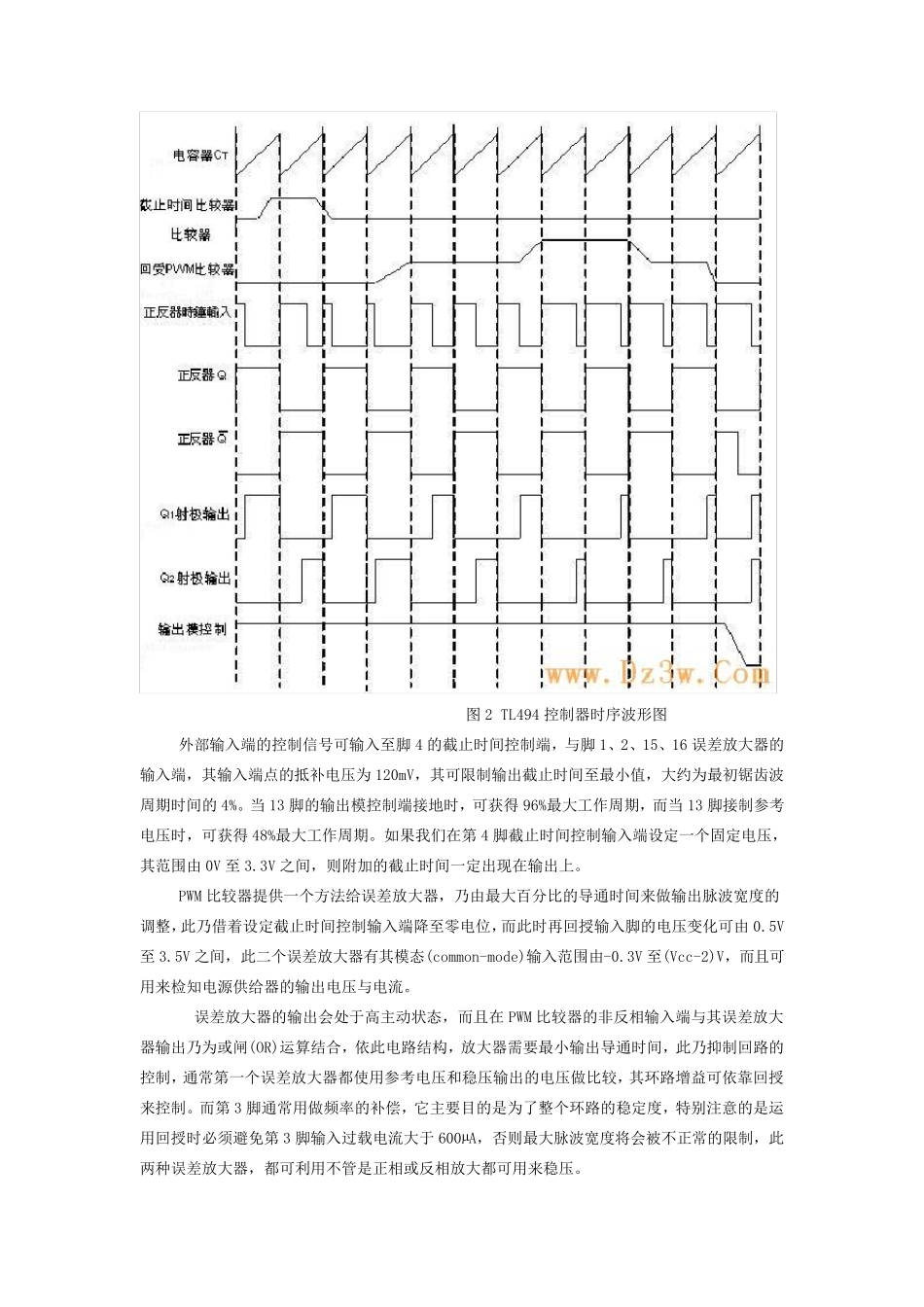

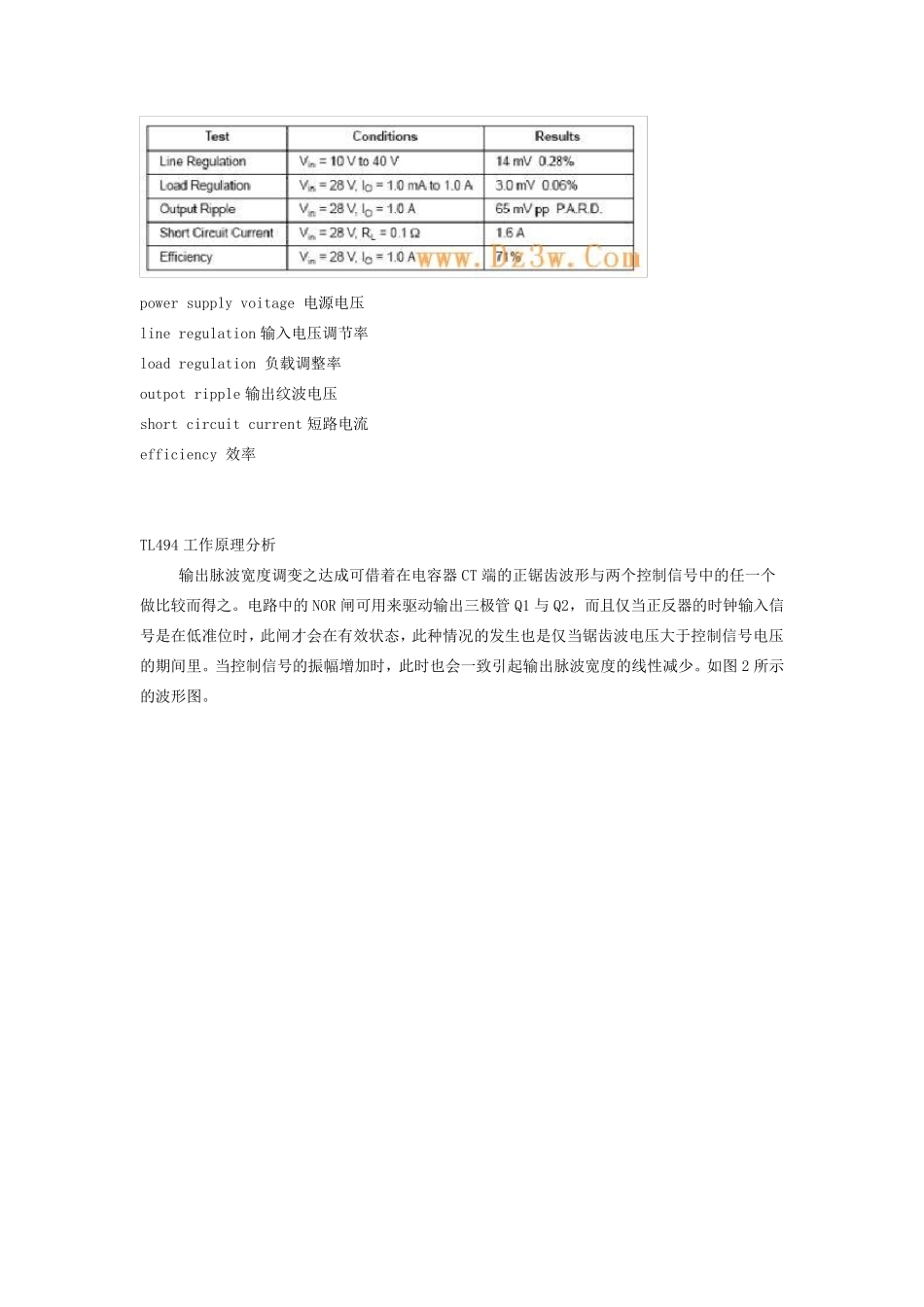

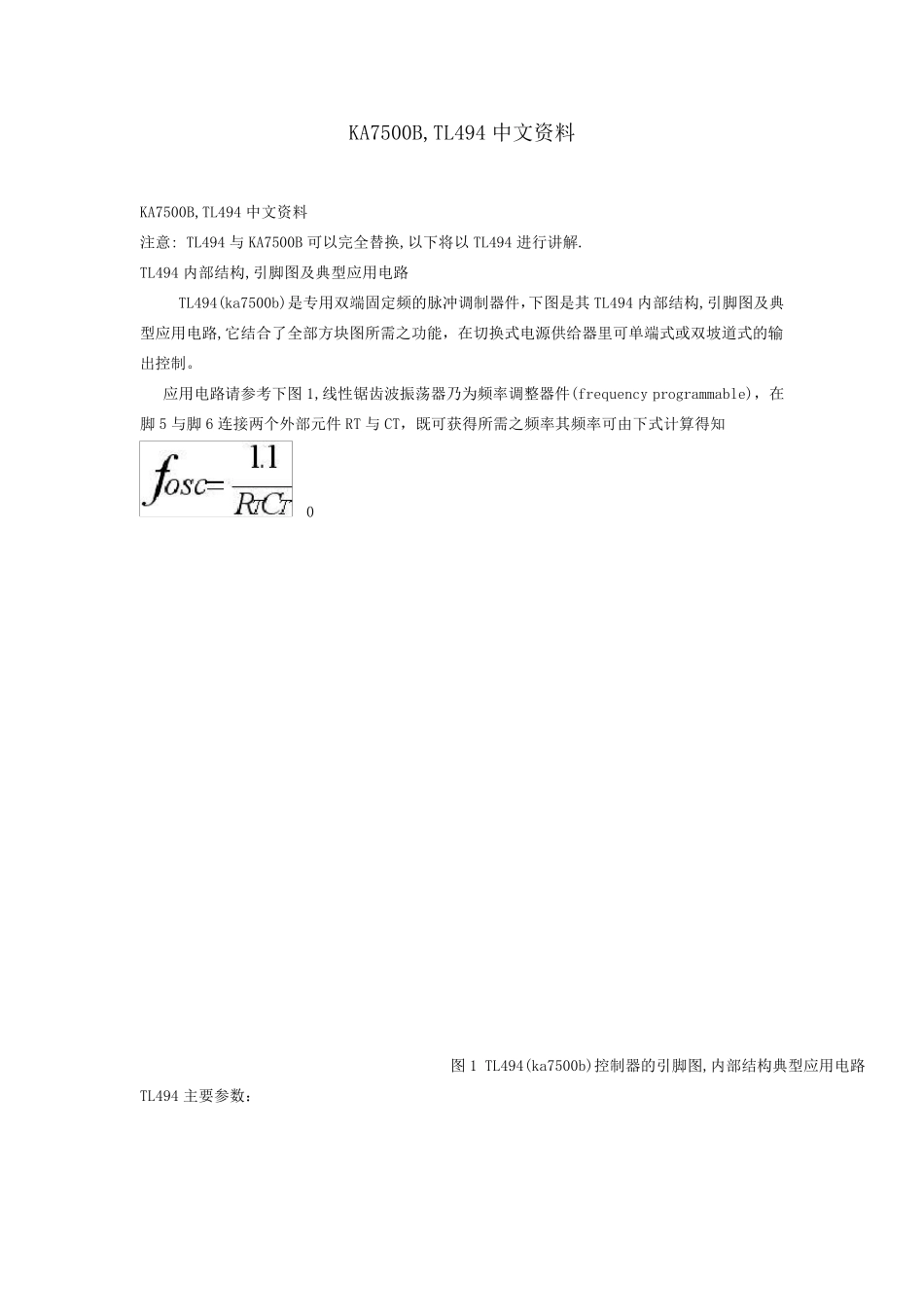

KA7500B,TL494 中文资料 KA7500B,TL494 中文资料 注意: TL494 与KA7500B 可以完全替换,以下将以TL494 进行讲解. TL494 内部结构,引脚图及典型应用电路 TL494(ka7500b)是专用双端固定频的脉冲调制器件，下图是其TL494 内部结构,引脚图及典型应用电路,它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。 应用电路请参考下图1,线性锯齿波振荡器乃为频率调整器件(frequency programmable)，在脚5 与脚6 连接两个外部元件RT 与CT，既可获得所需之频率其频率可由下式计算得知 0 图1 TL494(ka7500b)控制器的引脚图,内部结构典型应用电路 TL494 主要参数： power supply voitage 电源电压 line regulation 输入电压调节率 load regulation 负载调整率 outpot ripple 输出纹波电压 short circuit current 短路电流 efficiency 效率 TL494 工作原理分析 输出脉波宽度调变之达成可借着在电容器CT 端的正锯齿波形与两个控制信号中的任一个做比较而得之。电路中的NOR 闸可用来驱动输出三极管 Q1 与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。如图 2 所示的波形图。 图2 TL494 控制器时序波形图 外部输入端的控制信号可输入至脚4 的截止时间控制端，与脚1、2、15、16 误差放大器的输入端，其输入端点的抵补电压为 120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。当 13 脚的输出模控制端接地时，可获得 96%最大工作周期，而当 13 脚接制参考电压时，可获得 48%最大工作周期。如果我们在第 4 脚截止时间控制输入端设定一个固定电压，其范围由 0V 至3.3V 之间，则附加的截止时间一定出现在输出上。 PWM 比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由 0.5V至3.5V 之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V 至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。 误差放大器的输出会处于高主动状态，而且在 PWM 比较器的非反相输入端与其误差放大器输出乃为或闸(OR)运算结合，依此电路结构，放大器需要最小输出导通时间，此乃抑...
