KBG施工标准

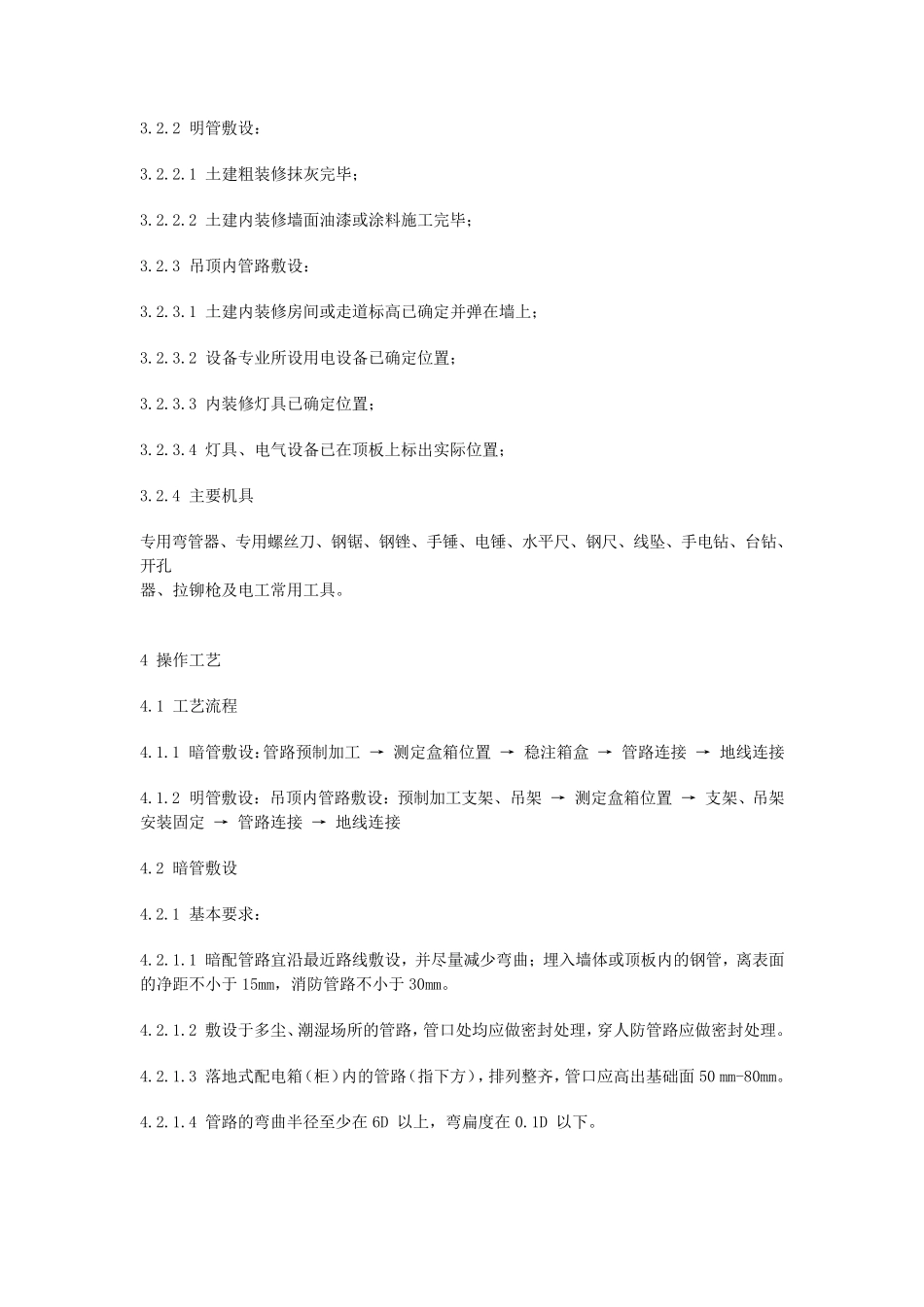

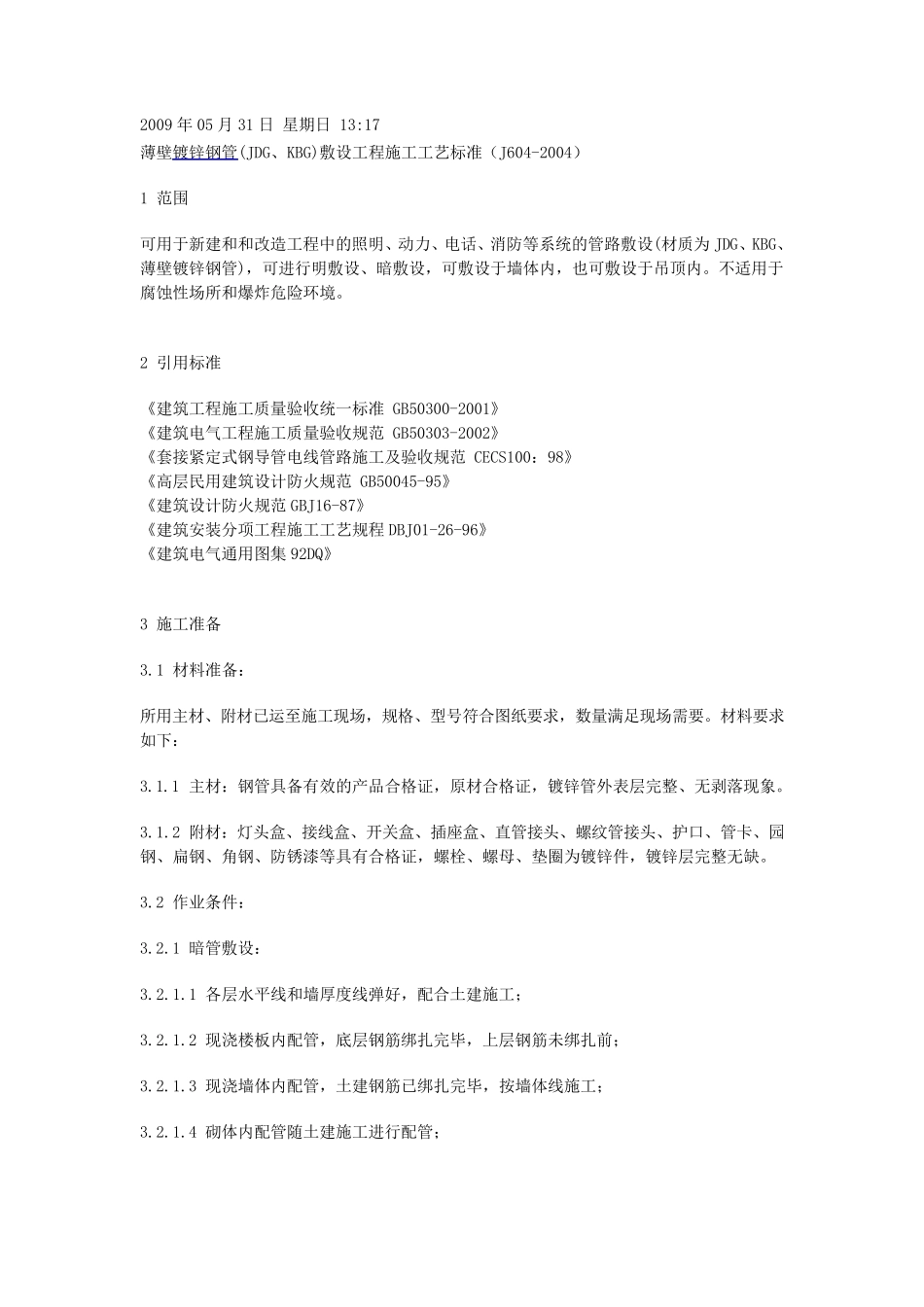

2009 年05 月31 日 星期日 13:17 薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004） 1 范围 可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为 JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。不适用于腐蚀性场所和爆炸危险环境。 2 引用标准 《建筑工程施工质量验收统一标准 GB50300-2001》 《建筑电气工程施工质量验收规范 GB50303-2002》 《套接紧定式钢导管电线管路施工及验收规范 CECS100：98》 《高层民用建筑设计防火规范 GB50045-95》 《建筑设计防火规范 GBJ16-87》 《建筑安装分项工程施工工艺规程 DBJ01-26-96》 《建筑电气通用图集 92DQ》 3 施工准备 3.1 材料准备： 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。材料要求如下： 3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。 3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母 、垫 圈 为镀锌件 ，镀锌层完整无缺 。 3.2 作 业 条 件 ： 3.2.1 暗管敷设： 3.2.1.1 各 层水 平 线和墙厚 度 线弹 好 ，配 合土 建施工； 3.2.1.2 现浇 楼 板 内配 管，底 层钢筋 绑 扎 完毕 ，上 层钢筋 未 绑 扎 前 ； 3.2.1.3 现浇 墙体内配 管，土 建钢筋 已绑 扎 完毕 ，按 墙体线施工； 3.2.1.4 砌 体内配 管随 土 建施工进行配 管； 3.2.2 明管敷设： 3.2.2.1 土建粗装修抹灰完毕； 3.2.2.2 土建内装修墙面油漆或涂料施工完毕； 3.2.3 吊顶内管路敷设： 3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上； 3.2.3.2 设备专业所设用电设备已确定位置； 3.2.3.3 内装修灯具已确定位置； 3.2.3.4 灯具、电气设备已在顶板上标出实际位置； 3.2.4 主要机具 专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔 器、拉铆枪及电工常用工具。 4 操作工艺 4.1 工艺流程 4.1.1 暗管敷设：管路预制加工 → 测定盒箱位置 → 稳注箱盒 → 管路连接 → 地线连接 4.1.2 明管敷设：吊顶内管路敷设：预制加工支架、吊架 → 测定盒箱位置 → 支架、吊架安装固定 → 管路连接 → 地线连接 4.2 暗管...
