KNX协议教程

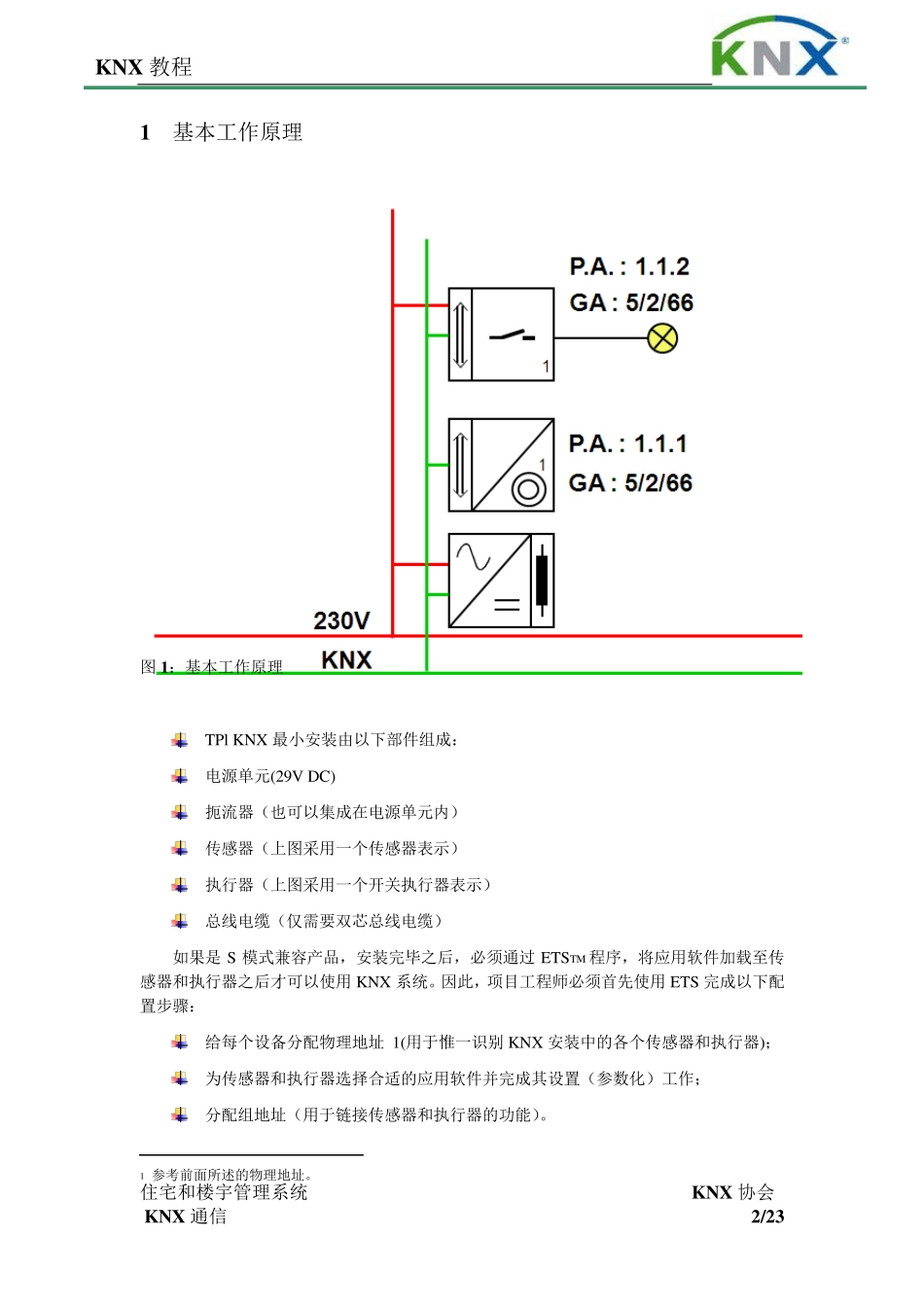

住宅和楼宇管理系统 KNX 协会 KNX 通信 1/23 KNX 教程 目 录 1. 基本工作原理…………………………………………………………………………………3 2. 物理地址………………………………………………………………………………………5 3. 组地址…………………………………………………………………………………………6 4. 组对象…………………………………………………………………………………………7 4.1 标志……………………………………………………………………………………8 5. TPl 报文应用数据…………………………………………………………………………9 6. 标准的数据点类型(DPT) …………………………………………………………………10 6.1 开关(1.001) ………………………………………………………………………….11 6.2 函数块”百叶窗控制” ………………………………………………………………12 6.3 开关控制(2.001) ……………………………………………………………………13 6.4 函数块”调光” ………………………………………………………………………l4 6.5 双 8 位浮点值(9.00x )…………………………………………………………………15 7. TPl 位结构…………………………………………………………………………………17 8. TP1 报文冲突………………………………………………………………………………l8 9. 叠加数据和供电电压………………………………………………………………………20 10. 电源单元至 TP1 总线的连接………………………………………………………………21 11. TP1 电缆长度………………………………………………………………………………22 11.1 TP1 电源单元和TP1 总线设备之间的电缆长度……………………………………23 11.2 两个 TP1 总线设备之间的电缆长度………………………………………………24 11.3 单个 TP1 线段的电缆总长度………………………………………………………24 住宅和楼宇管理系统 KNX 协会 KNX 通信 2/23 KNX 教程 1 基本工作原理 图1：基本工作原理 TPl KNX 最小安装由以下部件组成： 电源单元(29V DC) 扼流器（也可以集成在电源单元内） 传感器（上图采用一个传感器表示） 执行器（上图采用一个开关执行器表示） 总线电缆（仅需要双芯总线电缆） 如果是S 模式兼容产品，安装完毕之后，...
