KXJ1127D矿用隔爆兼本安型PLC控制箱企业标准

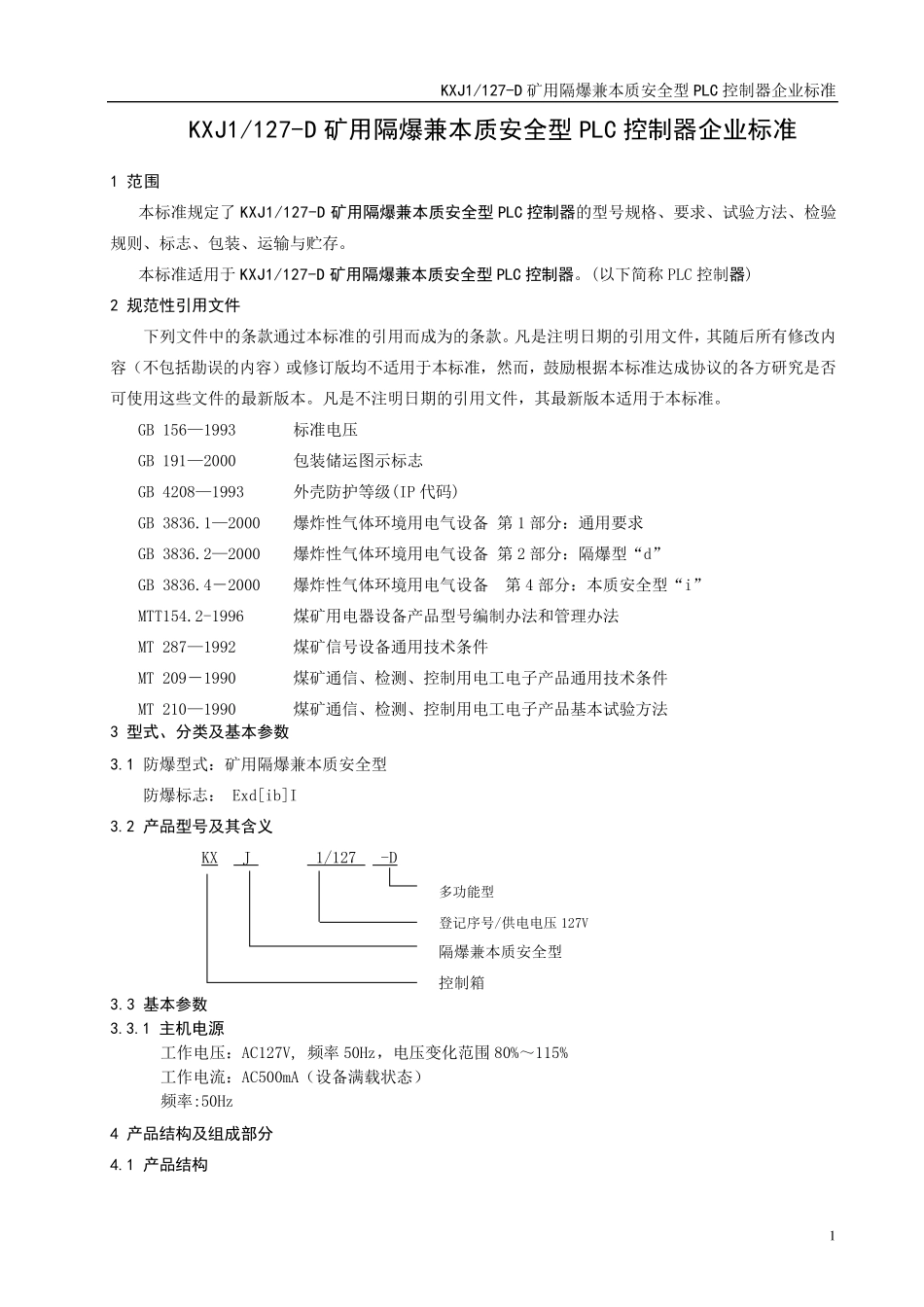

KXJ1/127-D 矿用隔爆兼本质安全型PLC 控制器企业标准 1 KXJ1/127-D 矿用隔爆兼本质安全型PLC 控制器企业标准 1 范围 本标准规定了KXJ1/127-D 矿用隔爆兼本质安全型PLC 控制器的型号规格、要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于KXJ1/127-D 矿用隔爆兼本质安全型PLC 控制器。(以下简称PLC 控制器) 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为的条款。凡是注明日期的引用文件，其随后所有修改内容（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB 156—1993 标准电压 GB 191—2000 包装储运图示标志 GB 4208—1993 外壳防护等级(IP 代码) GB 3836.1—2000 爆炸性气体环境用电气设备 第 1 部分：通用要求 GB 3836.2—2000 爆炸性气体环境用电气设备 第 2 部分：隔爆型“d” GB 3836.4－2000 爆炸性气体环境用电气设备 第 4 部分：本质安全型“i” MTT154.2-1996 煤矿用电器设备产品型号编制办法和管理办法 MT 287—1992 煤矿信号设备通用技术条件 MT 209－1990 煤矿通信、检测、控制用电工电子产品通用技术条件 MT 210—1990 煤矿通信、检测、控制用电工电子产品基本试验方法 3 型式、分类及基本参数 3.1 防爆型式：矿用隔爆兼本质安全型 防爆标志： Exd[ib]I 3.2 产品型号及其含义 KX J 1/127 -D 多功能型 登记序号/供电电压 127V 隔爆兼本质安全型 控制箱 3.3 基本参数 3.3.1 主机电源 工作电压：AC127V, 频率50Hz，电压变化 范 围 80%～ 115% 工作电流 ：AC500mA（设备满 载 状 态 ） 频率:50Hz 4 产品结构及组成部分 4.1 产品结构 Q/140000SR16—2010 2 产 品 结 构 为 主 体 防 爆 箱 内 安 装 有 西 门 子 S7-200PLC 可 编 程 控 制 器， 并 配 套 有 输 入 输 出 及 通 信 模 块 ，通 过 本 安 型 输 入 输 出 隔 离 元 件 ， 读 取 外 部 设 备 开 停 及 传 感 器 信 号 ， 并 输 出 控 制 指 令 及 与 自 动 化 系 统 进 行通 信 。 4.2 组成部分 主 要 组 成 部 分 为 西 门 子 S7-200PLC 可 编 程 控 制 器 、 输 入 模 拟 量 信 号 模 块 ...
