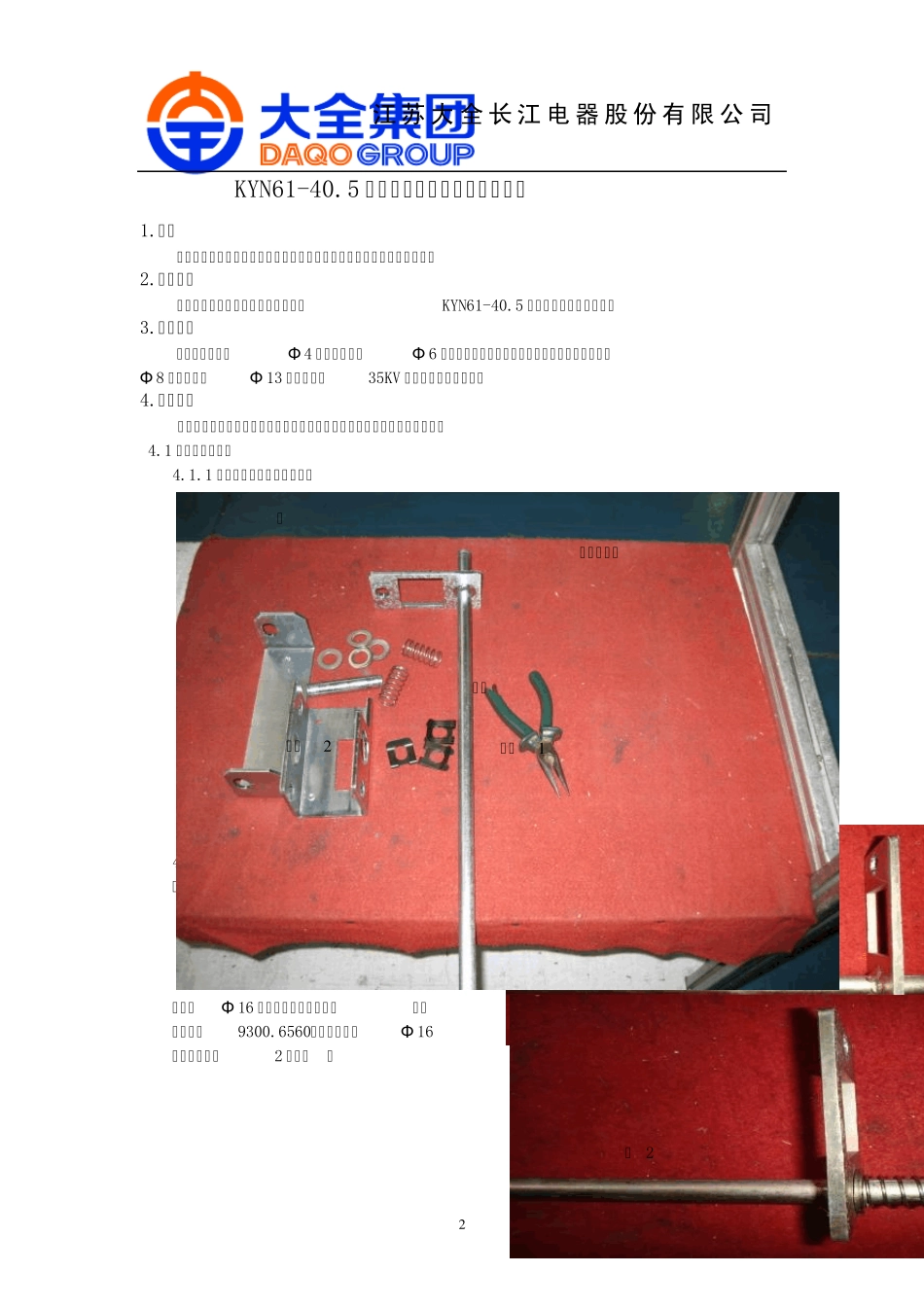

KYN6140.5接地开关联锁装配作业指导书4_第2页
2/10

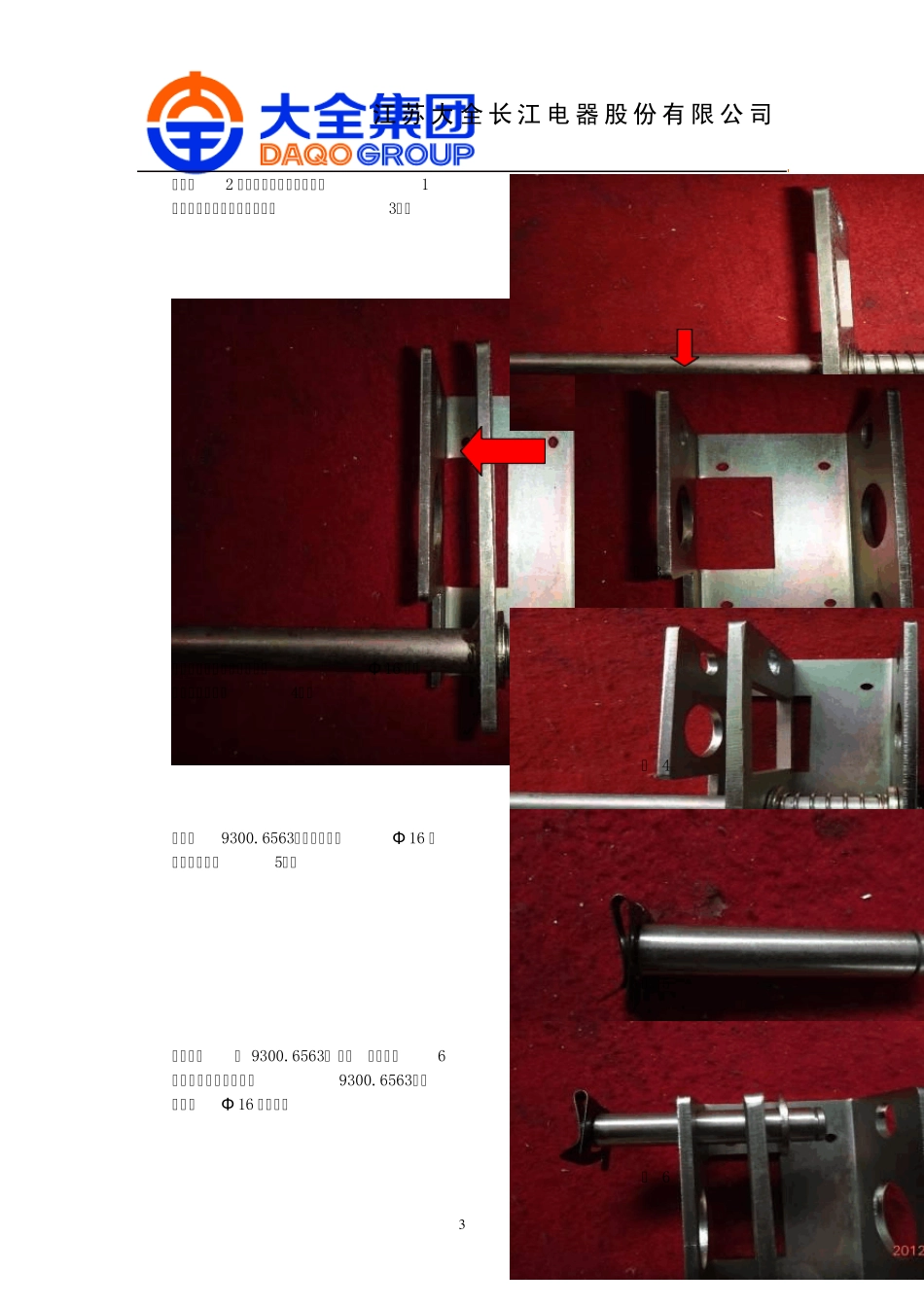

KYN6140.5接地开关联锁装配作业指导书4_第3页
3/10
江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 1 KYN61-40.5 接 地 开 关 联 锁 装 配 作 业 指 导 书 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 2 KYN61-40.5 接地开关联锁装配作业指导书 1.目的 规范接地开关联锁装配工艺,提高相同柜子装配的一致性和交检合格率。 2.适用范围 江苏大全长江电器股份有限公司从事KYN61-40.5 接地开关联锁装配的人员 3.作业工具 尖嘴钳、锤子、Φ 4 内六角扳手、Φ 6 内六角扳手、气动枪、气管、油性记号笔、台钻、Φ 8 麻花钻头、Φ 13 开口扳手、35KV 接地开关操作手柄等。 4.作业流程 包括联锁轴焊接装配、接地操作大轴装配、接地小联锁装配、后门联锁装配 4.1 联锁轴焊接装配 4.1.1 选择正确的配件,如下图: 4.1.2 先将联锁轴焊接按图中位置摆放(图1); 图 1 垫一个Φ 16 平垫在联锁轴焊接上,再套入弹簧(9300.6560),再套一个Φ 16平垫(如右图2 所示); 图 2 联锁轴焊接 弹簧 销 支件1 支件2 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 3 将上图2 中的联锁轴焊接套入支件1中,具体方向和流程(如右图3); 图 3 在联锁轴焊接的另一端卡上Φ 16 的挡卡定位(如右图4); 图 4 在销(9300.6563)的一端卡上Φ 16 的挡卡(如右图5); 图 5 然后将销( 9300.6563) 插入(如右图6所示)的孔内并在销(9300.6563)上垫一个Φ 16 的平垫; 图 6 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 4 再在图6 中的销(9300.6563)上套入弹簧(9300.6560)和一个Φ 16 的平垫(如右图7); 图 7 在销的另一端卡上Φ 16 的挡卡(如右图8); 图 8 最后将支件2 按(右图9)中的位置套在装好的联锁轴焊接上; 图 9 4.1.3 将装好的联锁轴焊接用自攻螺丝固定在框架上,如下图所示: 在 框 架 外 打入自攻螺丝 自动螺丝安装处 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 5 4 .2 接地操作大轴装配: 4 .2 .1 选择正确的配件,如下图: 4 .2 .2 电缆室大轴组装: 先将限位块套在接地开关操作大轴上,把轴(接地开关供应商配送)套在接地开关的齿轮涡轮中,套上轴套...
