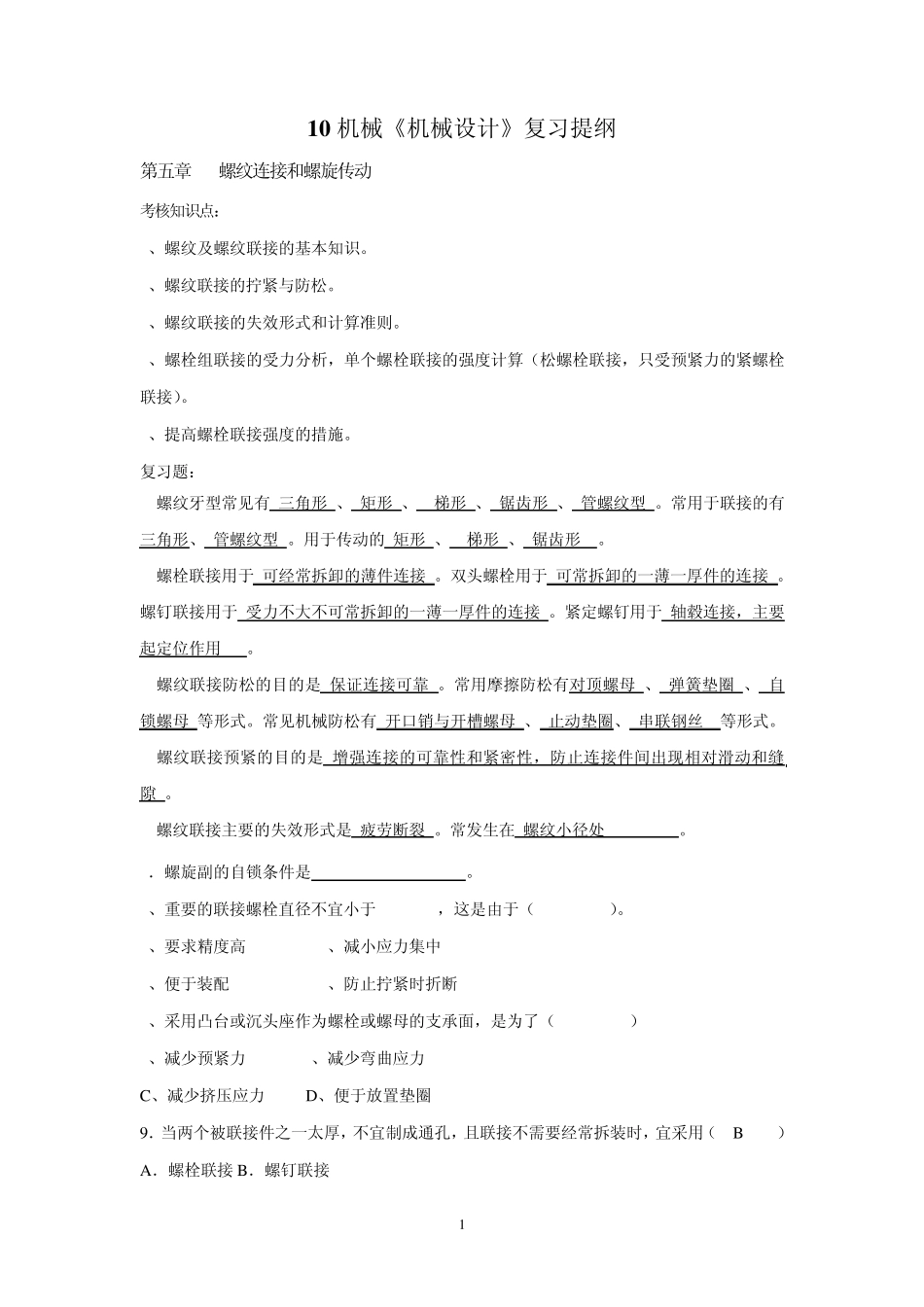

1 1 0 机械《机械设计》复习提纲 第五章 螺纹连接和螺旋传动 考核知识点: 1、螺纹及螺纹联接的基本知识。 2、螺纹联接的拧紧与防松。 3、螺纹联接的失效形式和计算准则。 4、螺栓组联接的受力分析,单个螺栓联接的强度计算(松螺栓联接,只受预紧力的紧螺栓联接)。 5、提高螺栓联接强度的措施。 复习题: 1.螺纹牙型常见有 三角形 、 矩形 、 梯形 、 锯齿形 、 管螺纹型 。常用于联接的有 三角形、 管螺纹型 。用于传动的 矩形 、 梯形 、 锯齿形 。 2.螺栓联接用于 可经常拆卸的薄件连接 。双头螺栓用于 可常拆卸的一薄一厚件的连接 。螺钉联接用于 受力不大不可常拆卸的一薄一厚件的连接 。紧定螺钉用于 轴毂连接,主要起定位作用 。 3.螺纹联接防松的目的是 保证连接可靠 。常用摩擦防松有对顶螺母 、 弹簧垫圈 、 自锁螺母 等形式。常见机械防松有 开口销与开槽螺母 、 止动垫圈、 串联钢丝 等形式。 4.螺纹联接预紧的目的是 增强连接的可靠性和紧密性,防止连接件间出现相对滑动和缝隙 。 5.螺纹联接主要的失效形式是 疲劳断裂 。常发生在 螺纹小径处 。 6.螺旋副的自锁条件是 。 7、重要的联接螺栓直径不宜小于 M12-M16,这是由于( D )。 A、要求精度高 B、减小应力集中 C、便于装配 D、防止拧紧时折断 8、采用凸台或沉头座作为螺栓或螺母的支承面,是为了( B ) A、减少预紧力 B、减少弯曲应力 C、减少挤压应力 D、便于放置垫圈 9.当两个被联接件之一太厚,不宜制成通孔,且联接不需要经常拆装时,宜采用( B ) A.螺栓联接 B.螺钉联接 2 C.双头螺柱联接 D.紧定螺钉联接 10.若螺纹的直径和螺旋副的摩擦系数一定,则拧紧螺母时的效率取决于螺纹的( D ) A.螺距和牙形角 B.升角和头数 C. 导程和牙形角 D.螺距和升角 11. 当两个被联接件不太厚时,宜采用( D )。 A.紧定螺钉联接 B.螺钉联接 C.双头螺柱联接 D.螺栓联接 12.5-5 第六章 键连接 考核知识点: 1、轴毂联接的功用、分类。 2、平键联接失效形式及强度计算。 3、花键联接的类型、工作特点和应用。 复习题: 1、常用的松键联接为 ,若该键的型号为 A型,键宽为 20㎜,键长为 100㎜,国标代号为 1096-79,则其键的标记为 。 2、带传动一般将松边置于 方,链传动一般将松边置于 方。带传动一般在传动系统中处于 级,链传动一般置于 级。...
