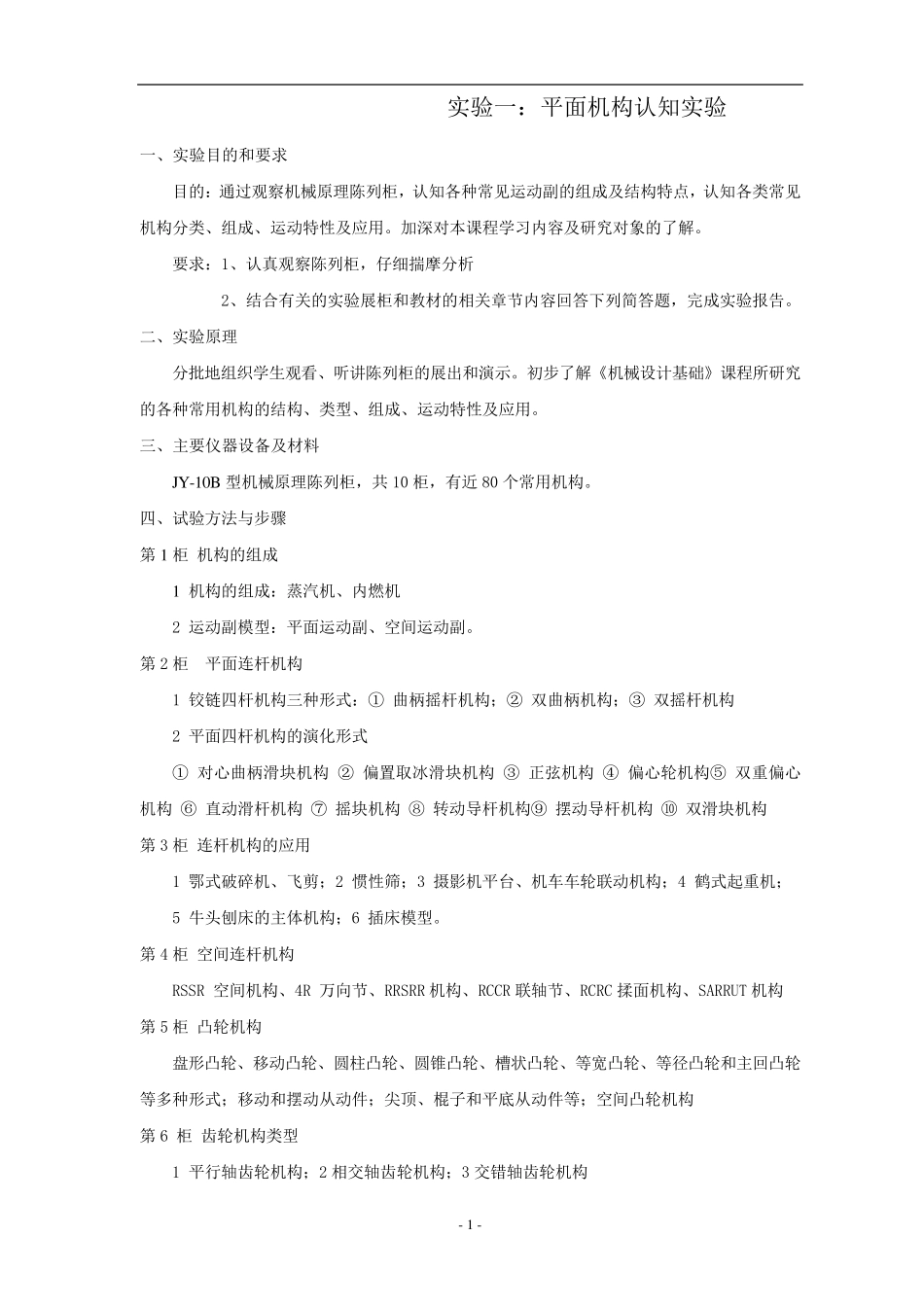

- 1 - 实 验 一 ： 平 面 机 构 认 知 实 验 一 、 实 验 目 的 和 要 求 目 的 ： 通 过 观 察 机 械 原 理 陈 列 柜 ， 认 知 各 种 常 见 运 动 副 的 组 成 及 结 构 特 点 ， 认 知 各 类 常 见机 构 分 类 、 组 成 、 运 动 特 性 及 应 用 。 加 深 对 本 课 程 学 习 内 容 及 研 究 对 象 的 了 解 。 要 求 ： 1、 认 真 观 察 陈 列 柜 ， 仔 细 揣 摩 分 析 2、 结 合 有 关 的 实 验 展 柜 和 教 材 的 相 关 章 节 内 容 回 答 下 列 简 答 题 ， 完 成 实 验 报 告 。二 、 实 验 原 理 分 批 地 组 织 学 生 观 看 、 听 讲 陈 列 柜 的 展 出 和 演 示 。 初 步 了 解 《 机 械 设 计 基 础 》 课 程 所 研 究的 各 种 常 用 机 构 的 结 构 、 类 型 、 组 成 、 运 动 特 性 及 应 用 。 三 、 主 要 仪 器 设 备 及 材 料 JY -10B 型 机 械 原 理 陈 列 柜 ， 共 10 柜 ， 有 近 80 个 常 用 机 构 。 四 、 试 验 方 法 与 步 骤 第 1 柜 机 构 的 组 成 1 机 构 的 组 成 ： 蒸 汽 机 、 内 燃 机 2 运 动 副 模 型 ： 平 面 运 动 副 、 空 间 运 动 副 。 第 2 柜 平 面 连 杆机 构 1 铰链四 杆机 构 三 种 形式： ① 曲柄摇杆机 构 ；② 双曲柄机 构 ；③ 双摇杆机 构 2 平 面 四 杆机 构 的 演 化形式 ① 对 心曲柄滑块机 构 ② 偏置取冰滑块机 构 ③ 正弦机 构 ④ 偏心轮机 构 ⑤ 双重偏心机 构 ⑥ 直动 滑杆机 构 ⑦ 摇块机 构 ⑧ 转动 导 杆机 构 ⑨ 摆 动 导 杆机 构 ⑩ 双滑块机 构 第 3 柜 连 杆机 构 的 应 用 1 鄂 式破 碎 机 、 飞 剪 ；2 惯 性 筛 ；3 摄 影 机 平 台 、 机 车 车 轮联 动 机 构 ；4 鹤 式起 重机 ； 5 牛 头 刨 床 的 主 体 机 构 ；6 插 床 模 型 。 第 4 柜 空 间 连 杆机 构 RSSR 空 间 机 构 、 4R 万 向 节 、 RRSRR 机 构 、 RCCR 联 轴 节 、 RCRC 揉 面 机 构 、 SARRUT 机 构 第...
