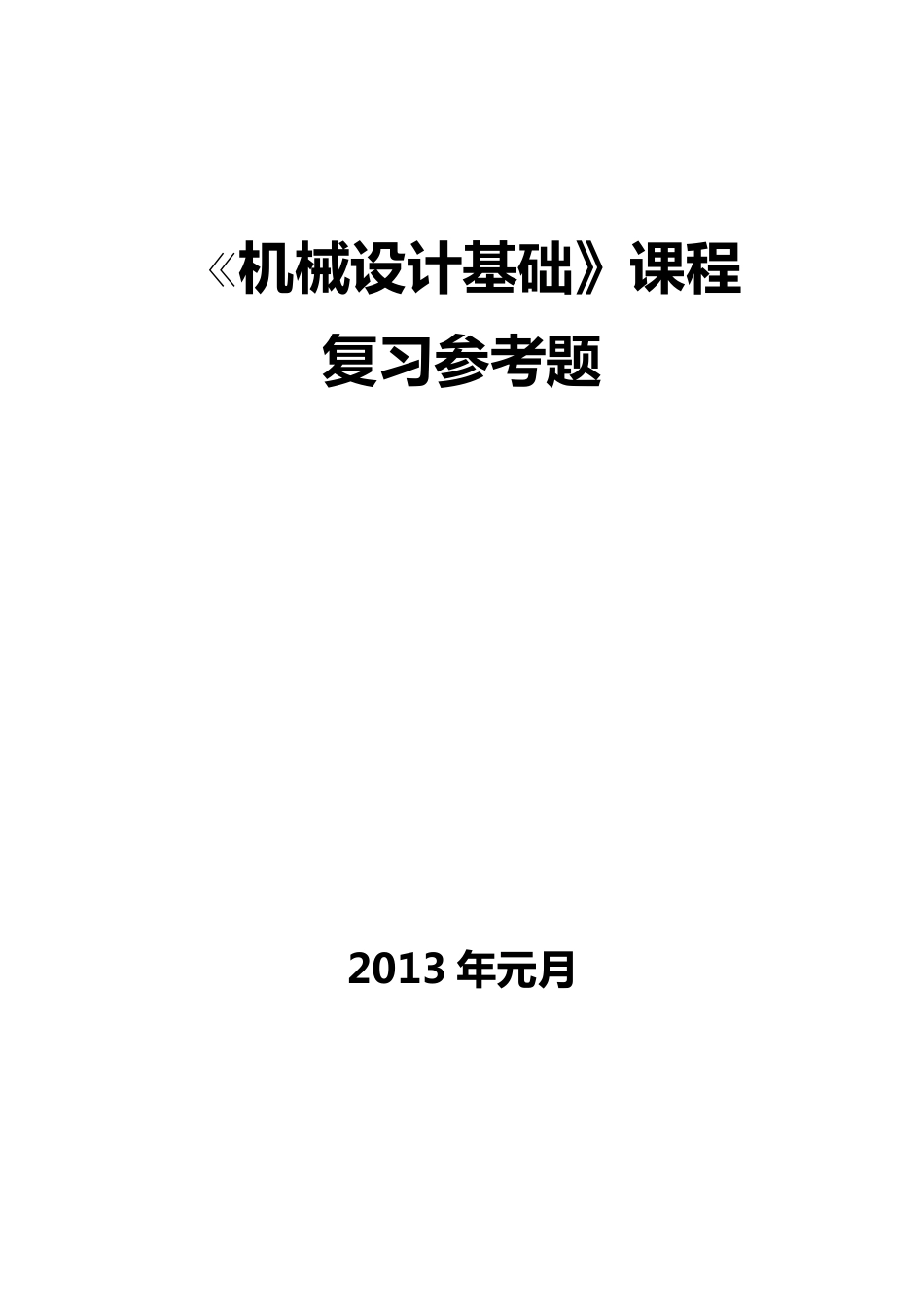

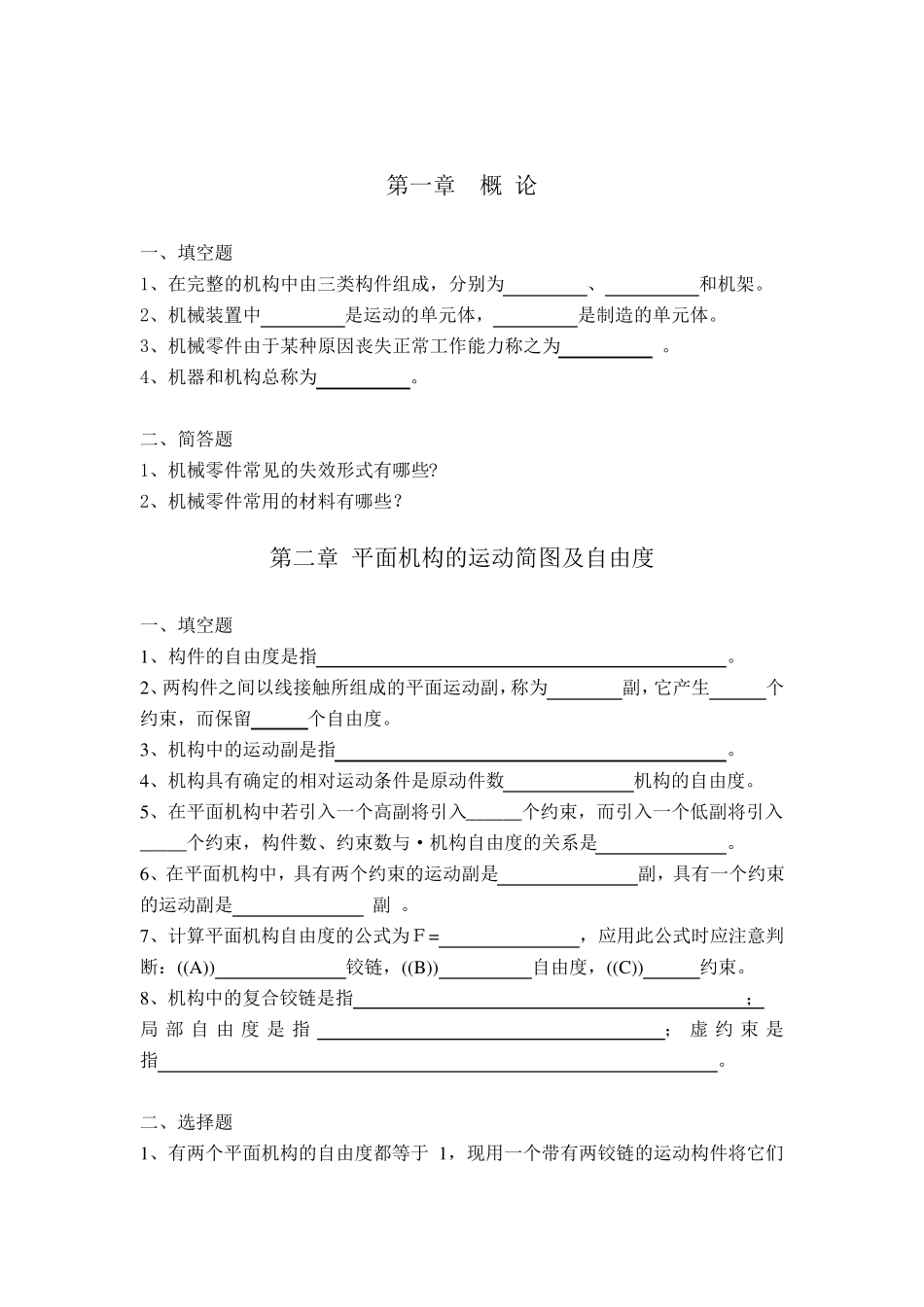

《 机 械 设 计 基 础 》课程 复习参考题 2013 年元月 第一章 概 论 一、填空题 1、在完整的机构中由三类构件组成,分别为 、 和机架。 2、机械装置中 是运动的单元体, 是制造的单元体。 3、机械零件由于某种原因丧失正常工作能力称之为 。 4、机器和机构总称为 。 二、简答题 1、机械零件常见的失效形式有哪些? 2、机械零件常用的材料有哪些? 第二章 平面机构的运动简图及自由度 一、填空题 1、构件的自由度是指 。 2、两构件之间以线接触所组成的平面运动副,称为 副,它产生 个约束,而保留 个自由度。 3、机构中的运动副是指 。 4、机构具有确定的相对运动条件是原动件数 机构的自由度。 5、在平面机构中若引入一个高副将引入______个约束,而引入一个低副将引入 _____个约束,构件数、约束数与·机构自由度的关系是 。 6、在平面机构中,具有两个约束的运动副是 副,具有一个约束的运动副是 副 。 7、计算平面机构自由度的公式为F= ,应用此公式时应注意判断:((A)) 铰链,((B)) 自由度,((C)) 约束。 8、机构中的复合铰链是指 ; 局 部 自由度是指 ; 虚 约束是指 。 二、选择题 1、有两个平面机构的自由度都等于1,现用一个带有两铰链的运动构件将它们 串成一个平面机构,则其自由度等于 。 (A) 0; (B) 1; (C) 2 2、原动件的自由度应为 。 (A) 1; (B) +1; (C) 0 3、在机构中原动件数目 机构自由度时,该机构具有确定的运动。 (A) 小于;(B) 等于; (C))大于。 4、计算机构自由度时,若计入虚约束,则机构自由度就会 。 (A) 增多;(B) 减少; (C) 不变。 5、构件运动确定的条件是 。 (A)自由度大于1;(B) 自由度大于零;(C) 自由度等于原动件数。 6、车轮在导轨上移动时,车轮与导轨间构成 。 (A)转动副 (B)移动副 (C)高副 7、平面机构中,如引入一个转动副,将带入 个约束,保留 个自由度。 (A)2,1 (B)1,2 (C)1,1 8、平面机构中,如引入一个高副,将带入 个约束,保留 个自由度。 (A)2,1 (B)1,2 (C)1,1 9、当机构的自由度数F 大于原动件数目时,机构_________.。 (A)具有确定运动 (B)运动不确定 (C)构件被破坏 第三章 平面连杆机构 一、填空题 1、铰链四杆机构基本类型分为 、 、和 。 2、机构中传动角γ和压力角α之和等于 。 3、在铰链四杆机构中,当最短构件和最长构件的长度之和大...
