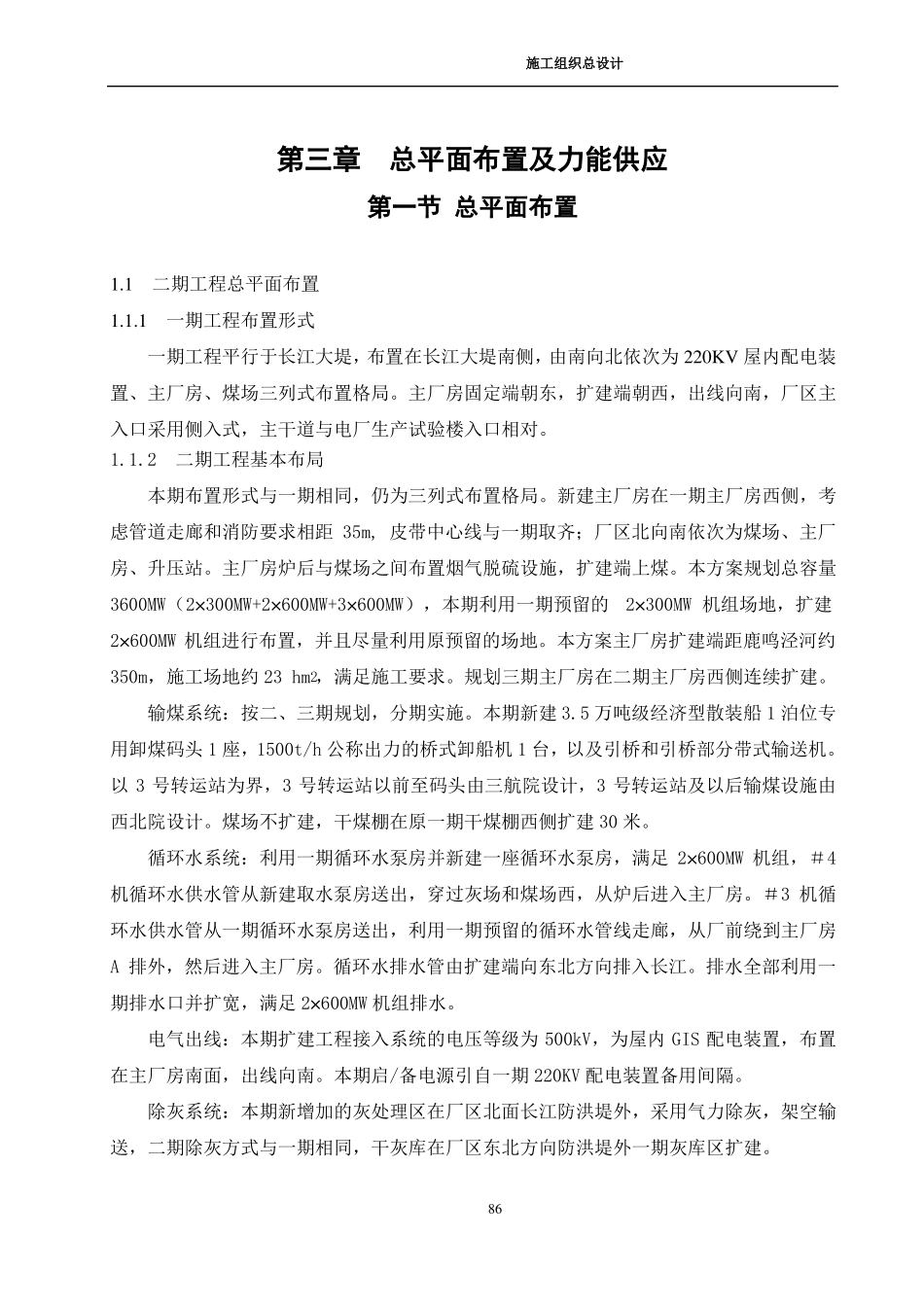

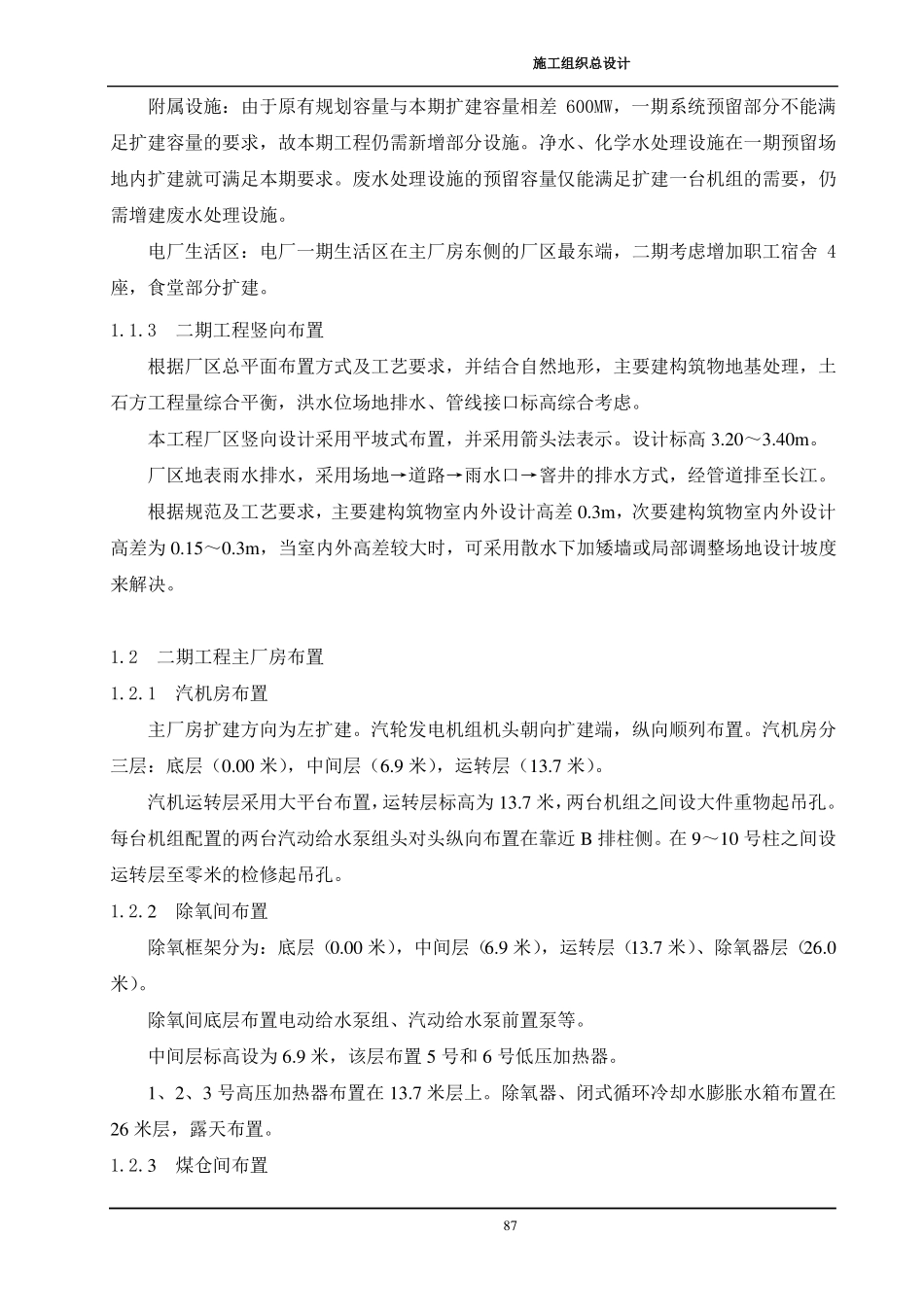

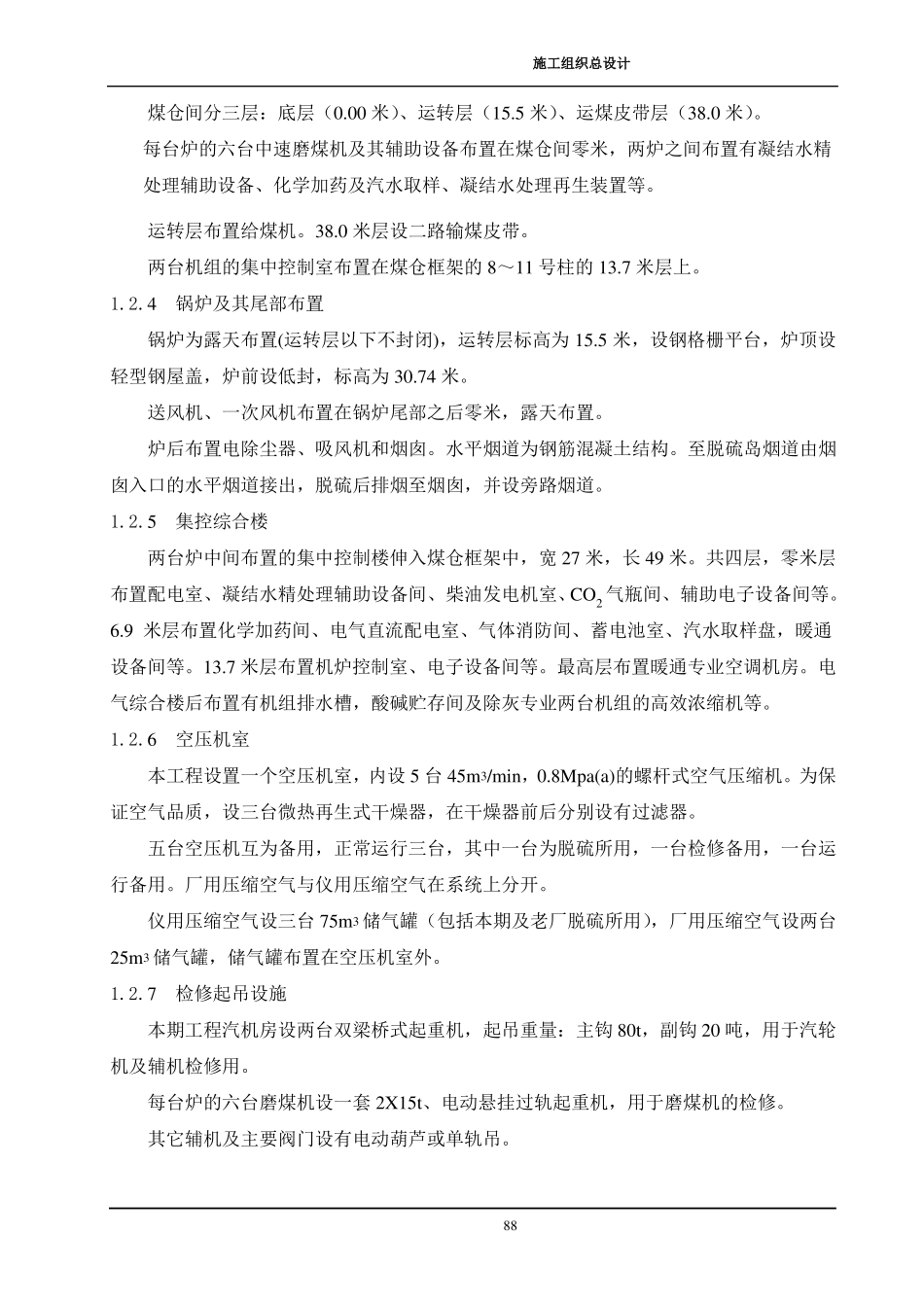

施工组织总设计第三章总平面布置及力能供应第一节 总平面布置1.1二期工程总平面布置1.1.1一期工程布置形式一期工程平行于长江大堤，布置在长江大堤南侧，由南向北依次为 220KV 屋内配电装置、主厂房、煤场三列式布置格局。主厂房固定端朝东，扩建端朝西，出线向南，厂区主入口采用侧入式，主干道与电厂生产试验楼入口相对。1.1.2二期工程基本布局本期布置形式与一期相同，仍为三列式布置格局。新建主厂房在一期主厂房西侧，考虑管道走廊和消防要求相距 35m, 皮带中心线与一期取齐；厂区北向南依次为煤场、主厂房、升压站。主厂房炉后与煤场之间布置烟气脱硫设施，扩建端上煤。本方案规划总容量3600MW（2×300MW+2×600MW+3×600MW），本期利用一期预留的2×300MW 机组场地，扩建2×600MW 机组进行布置，并且尽量利用原预留的场地。本方案主厂房扩建端距鹿鸣泾河约350m，施工场地约 23 hm ，满足施工要求。规划三期主厂房在二期主厂房西侧连续扩建。输煤系统：按二、三期规划，分期实施。本期新建 3.5 万吨级经济型散装船 1 泊位专用卸煤码头 1 座，1500t/h 公称出力的桥式卸船机 1 台，以及引桥和引桥部分带式输送机。以 3 号转运站为界，3 号转运站以前至码头由三航院设计，3 号转运站及以后输煤设施由西北院设计。煤场不扩建，干煤棚在原一期干煤棚西侧扩建 30 米。循环水系统：利用一期循环水泵房并新建一座循环水泵房，满足 2×600MW 机组，＃4机循环水供水管从新建取水泵房送出，穿过灰场和煤场西，从炉后进入主厂房。＃3 机循环水供水管从一期循环水泵房送出，利用一期预留的循环水管线走廊，从厂前绕到主厂房A 排外，然后进入主厂房。循环水排水管由扩建端向东北方向排入长江。排水全部利用一期排水口并扩宽，满足 2×600MW 机组排水。电气出线：本期扩建工程接入系统的电压等级为 500kV，为屋内 GIS 配电装置，布置在主厂房南面，出线向南。本期启/备电源引自一期 220KV 配电装置备用间隔。除灰系统：本期新增加的灰处理区在厂区北面长江防洪堤外，采用气力除灰，架空输送，二期除灰方式与一期相同，干灰库在厂区东北方向防洪堤外一期灰库区扩建。862施工组织总设计附属设施：由于原有规划容量与本期扩建容量相差 600MW，一期系统预留部分不能满足扩建容量的要求，故本期工程仍需新增部分设施。净水、化学水处理设施在一期预留场地内扩建就可满足本期要求。废水处理设施的预留容量仅能满足扩建一台机...
