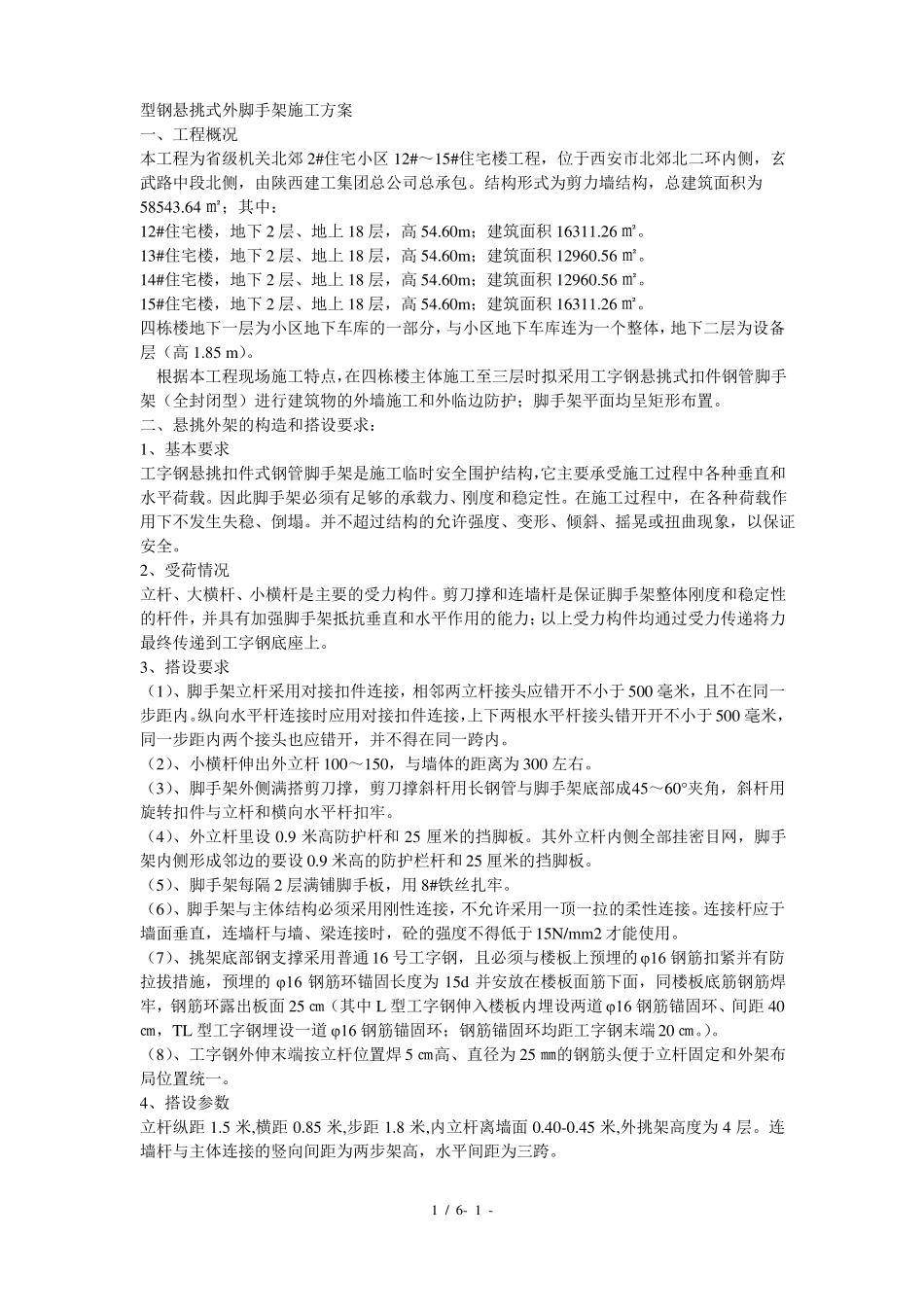

型钢悬挑式外脚手架施工方案一、工程概况本工程为省级机关北郊 2#住宅小区 12#～15#住宅楼工程，位于西安市北郊北二环内侧，玄武路中段北侧，由陕西建工集团总公司总承包。结构形式为剪力墙结构，总建筑面积为58543.64 ㎡；其中：12#住宅楼，地下 2 层、地上 18 层，高 54.60m；建筑面积 16311.26 ㎡。13#住宅楼，地下 2 层、地上 18 层，高 54.60m；建筑面积 12960.56 ㎡。14#住宅楼，地下 2 层、地上 18 层，高 54.60m；建筑面积 12960.56 ㎡。15#住宅楼，地下 2 层、地上 18 层，高 54.60m；建筑面积 16311.26 ㎡。四栋楼地下一层为小区地下车库的一部分，与小区地下车库连为一个整体，地下二层为设备层（高 1.85 m）。根据本工程现场施工特点，在四栋楼主体施工至三层时拟采用工字钢悬挑式扣件钢管脚手架（全封闭型）进行建筑物的外墙施工和外临边防护；脚手架平面均呈矩形布置。二、悬挑外架的构造和搭设要求：1、基本要求工字钢悬挑扣件式钢管脚手架是施工临时安全围护结构，它主要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载力、刚度和稳定性。在施工过程中，在各种荷载作用下不发生失稳、倒塌。并不超过结构的允许强度、变形、倾斜、摇晃或扭曲现象，以保证安全。2、受荷情况立杆、大横杆、小横杆是主要的受力构件。剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平作用的能力；以上受力构件均通过受力传递将力最终传递到工字钢底座上。3、搭设要求（1）、脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于 500 毫米，且不在同一步距内。纵向水平杆连接时应用对接扣件连接，上下两根水平杆接头错开开不小于 500 毫米，同一步距内两个接头也应错开，并不得在同一跨内。（2）、小横杆伸出外立杆 100～150，与墙体的距离为 300 左右。（3）、脚手架外侧满搭剪刀撑，剪刀撑斜杆用长钢管与脚手架底部成45～60°夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢。（4）、外立杆里设 0.9 米高防护杆和 25 厘米的挡脚板。其外立杆内侧全部挂密目网，脚手架内侧形成邻边的要设 0.9 米高的防护栏杆和 25 厘米的挡脚板。（5）、脚手架每隔 2 层满铺脚手板，用 8#铁丝扎牢。（6）、脚手架与主体结构必须采用刚性连接，不允许采用一顶一拉的柔性连接。连接杆应于墙面垂直，连墙杆与墙、梁连接时，砼的强度不得低于15N/mm2 才能使用。（7...
