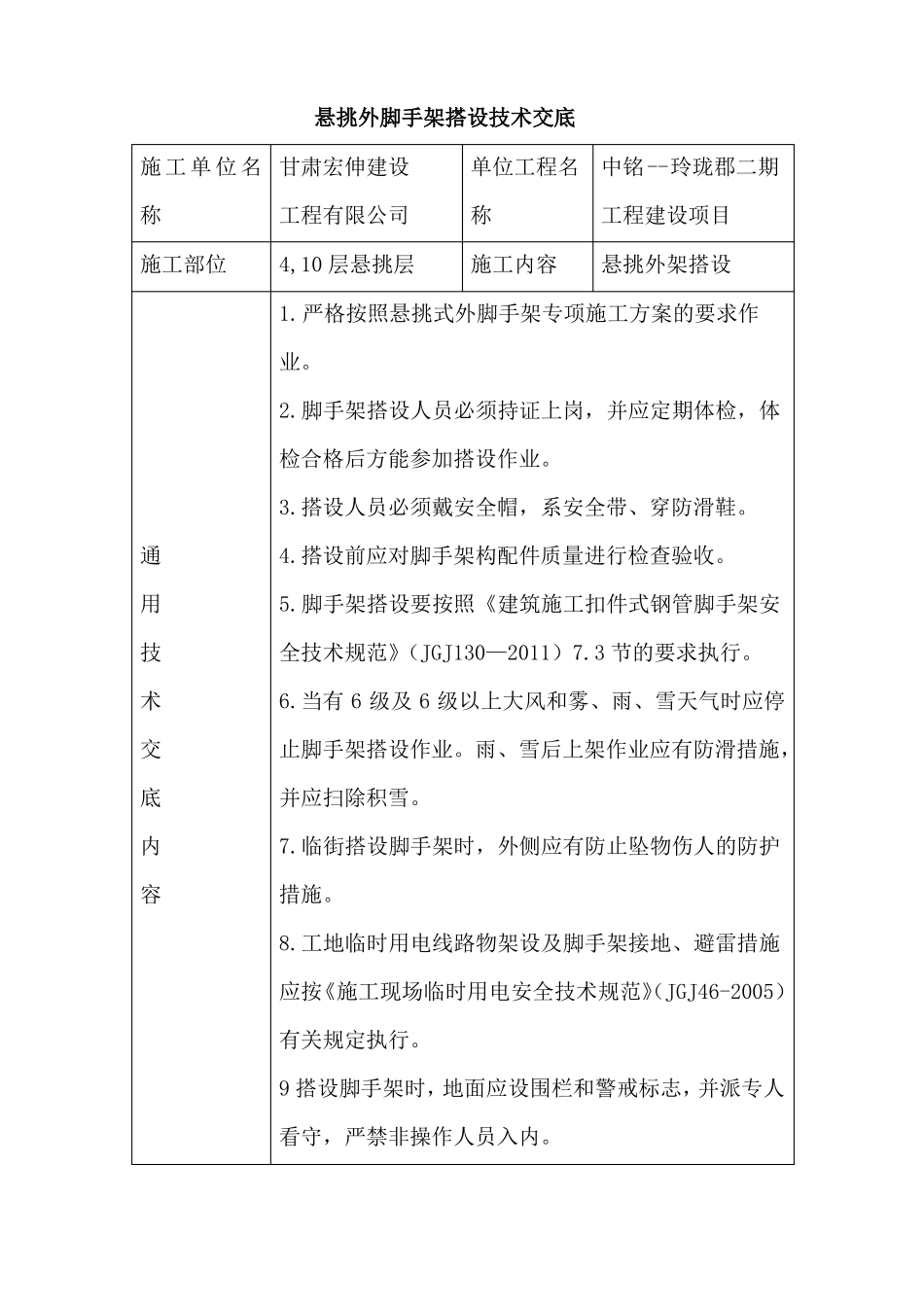

悬挑外脚手架搭设技术交底VIP专享

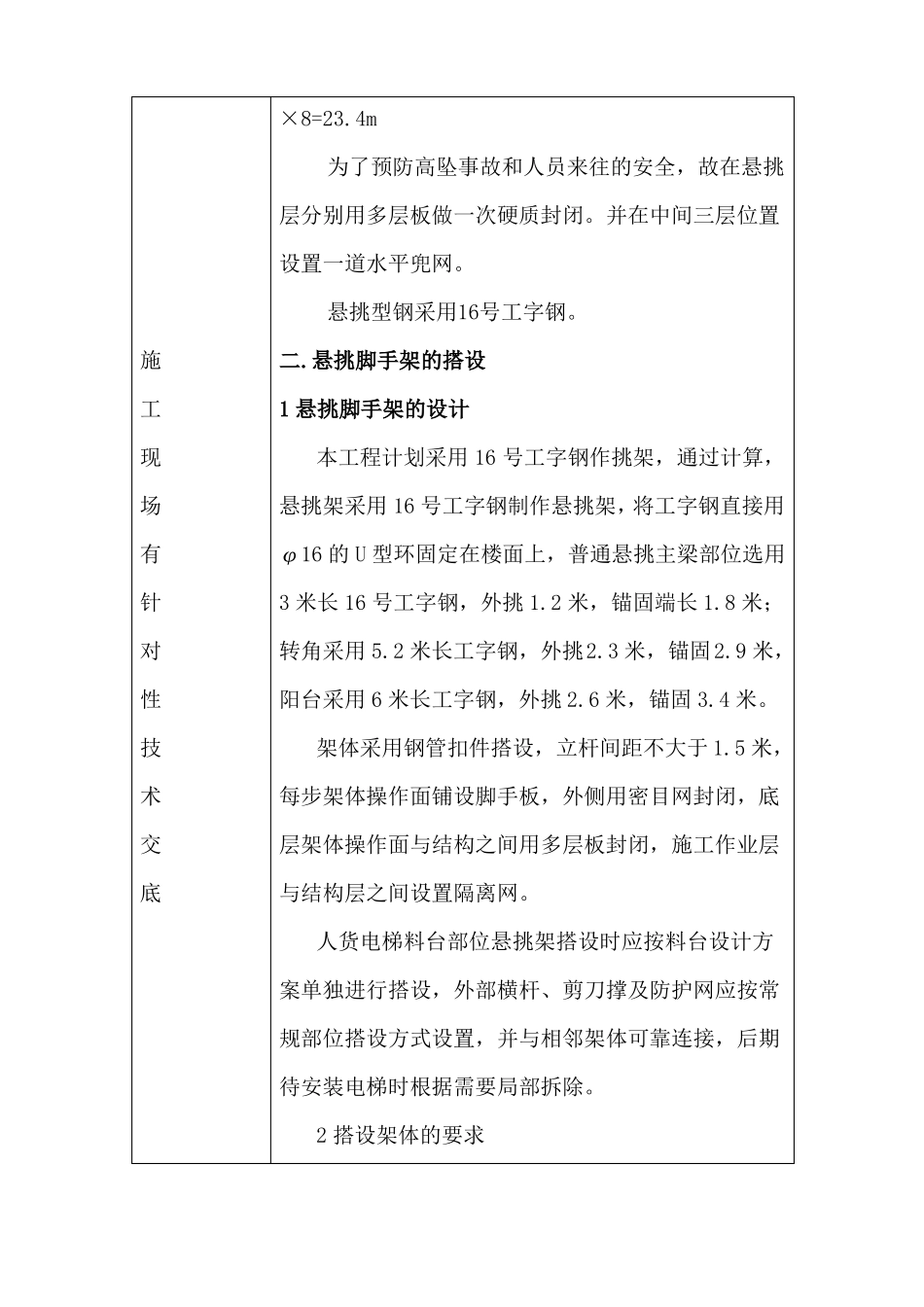

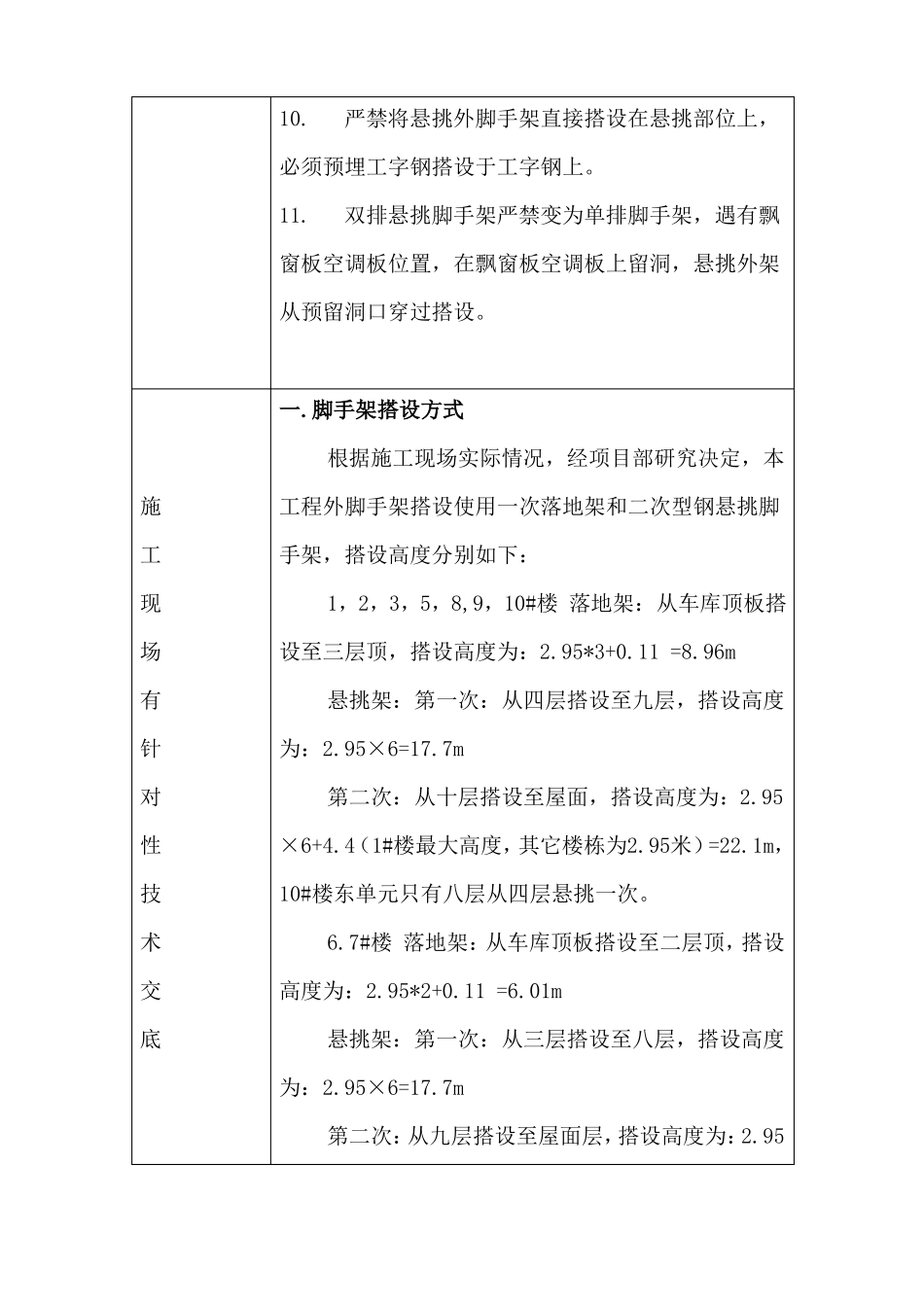

悬挑外脚手架搭设技术交底施 工 单 位 名 甘肃宏伸建设称施工部位通用技术交底内容工程有限公司4,10 层悬挑层单位工程名中铭--玲珑郡二期称施工内容工程建设项目悬挑外架搭设1.严格按照悬挑式外脚手架专项施工方案的要求作业。2.脚手架搭设人员必须持证上岗，并应定期体检，体检合格后方能参加搭设作业。3.搭设人员必须戴安全帽，系安全带、穿防滑鞋。4.搭设前应对脚手架构配件质量进行检查验收。5.脚手架搭设要按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）7.3 节的要求执行。6.当有 6 级及 6 级以上大风和雾、雨、雪天气时应停止脚手架搭设作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。7.临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。8.工地临时用电线路物架设及脚手架接地、避雷措施应按《施工现场临时用电安全技术规范》（JGJ46-2005）有关规定执行。9 搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。10.严禁将悬挑外脚手架直接搭设在悬挑部位上，必须预埋工字钢搭设于工字钢上。11.双排悬挑脚手架严禁变为单排脚手架，遇有飘窗板空调板位置，在飘窗板空调板上留洞，悬挑外架从预留洞口穿过搭设。施工现场有针对性技术交底一.脚手架搭设方式根据施工现场实际情况，经项目部研究决定，本工程外脚手架搭设使用一次落地架和二次型钢悬挑脚手架，搭设高度分别如下：1，2，3，5，8,9，10#楼 落地架：从车库顶板搭设至三层顶，搭设高度为：2.95*3+0.11 =8.96m悬挑架：第一次：从四层搭设至九层，搭设高度为：2.95×6=17.7m第二次：从十层搭设至屋面，搭设高度为：2.95×6+4.4（1#楼最大高度，其它楼栋为2.95米）=22.1m，10#楼东单元只有八层从四层悬挑一次。6.7#楼 落地架：从车库顶板搭设至二层顶，搭设高度为：2.95*2+0.11 =6.01m悬挑架：第一次：从三层搭设至八层，搭设高度为：2.95×6=17.7m第二次：从九层搭设至屋面层，搭设高度为：2.95施工现场有针对性技术交底×8=23.4m为了预防高坠事故和人员来往的安全，故在悬挑层分别用多层板做一次硬质封闭。并在中间三层位置设置一道水平兜网。悬挑型钢采用16号工字钢。二.悬挑脚手架的搭设1 悬挑脚手架的设计本工程计划采用 16 号工字钢作挑架，通过计算，悬挑架采用 16 号工字钢制作悬挑架，将工字钢直接用φ16 的 U 型环固定在楼面上，普通悬挑主梁部位选用3 米长 16 号工字钢，外挑 1.2 米，锚固端长 1....
