悬挑结构施工方案住三

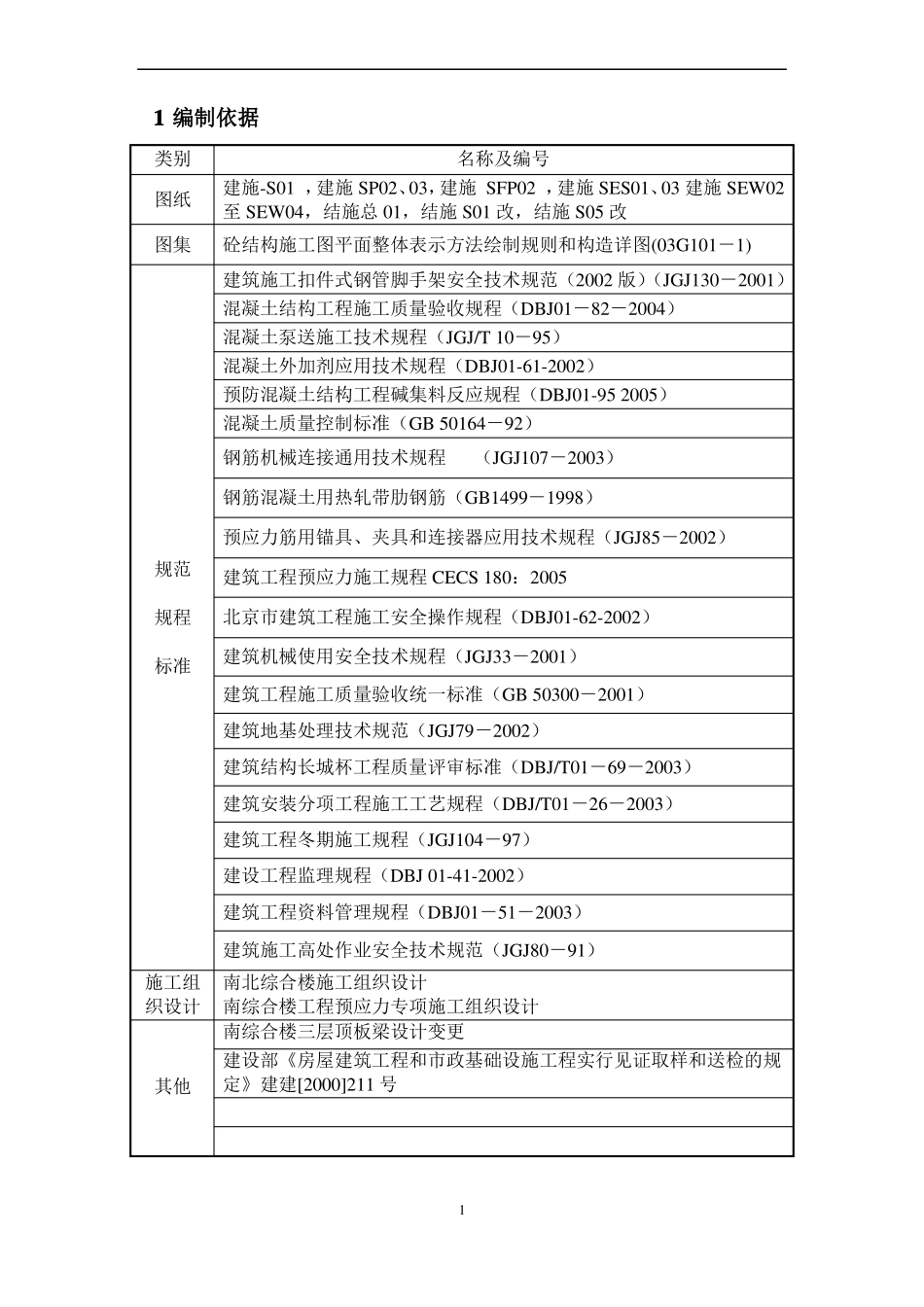

1 编制依据类别图纸图集名称及编号建施-S01 ，建施 SP02、03，建施 SFP02 ，建施 SES01、03 建施 SEW02至 SEW04，结施总 01，结施 S01 改，结施 S05 改砼结构施工图平面整体表示方法绘制规则和构造详图(03G101－1)建筑施工扣件式钢管脚手架安全技术规范（2002 版）（JGJ130－2001）混凝土结构工程施工质量验收规程（DBJ01－82－2004）混凝土泵送施工技术规程（JGJ/T 10－95）混凝土外加剂应用技术规程（DBJ01-61-2002）预防混凝土结构工程碱集料反应规程（DBJ01-95 2005）混凝土质量控制标准（GB 50164－92）钢筋机械连接通用技术规程（JGJ107－2003）钢筋混凝土用热轧带肋钢筋（GB1499－1998）预应力筋用锚具、夹具和连接器应用技术规程（JGJ85－2002）规范规程标准建筑工程预应力施工规程 CECS 180：2005北京市建筑工程施工安全操作规程（DBJ01-62-2002）建筑机械使用安全技术规程（JGJ33－2001）建筑工程施工质量验收统一标准（GB 50300－2001）建筑地基处理技术规范（JGJ79－2002）建筑结构长城杯工程质量评审标准（DBJ/T01－69－2003）建筑安装分项工程施工工艺规程（DBJ/T01－26－2003）建筑工程冬期施工规程（JGJ104－97）建设工程监理规程（DBJ 01-41-2002）建筑工程资料管理规程（DBJ01－51－2003）建筑施工高处作业安全技术规范（JGJ80－91）施工组南北综合楼施工组织设计织设计南综合楼工程预应力专项施工组织设计南综合楼三层顶板梁设计变更其他建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》建建[2000]211 号12工程概况2.1总体概况中国牧工商（集团）总公司农优产品仓储配送项目南综合楼工程，位于北京市顺义区天竺镇，建筑面积 17110 m2，地上四层，其结构形式为框架抗震墙结构，由北京市建筑设计研究院设计，北京住总第三开发建设有限公司总承包施工。2.2悬挑结构设计概况其中四层 1 轴外挑出 9.4m，挑出宽度 31.8m，挑空 13.25m。在悬挑结构根部 1 轴处有 5 颗框架柱，间距 7.2m，其截面 700*700，主筋 16Φ 32+8Φ 25 的三级钢，箍筋Ψ 12@100 全高加密，以框架柱为一个支点的悬挑梁为悬挑主梁，悬挑主梁截面为 500mm×1400mm，上铁配筋 18Φ 32 的三级钢筋，排筋方式为6/6/4/2，下铁 8Φ 32 的三级钢筋，排筋方式为 2/6，腰筋 14Ψ 12 的二级钢。在悬挑主梁间，平行于悬挑主梁的梁为悬挑次梁，其截面为 500mm×1300mm，上铁配筋 12Φ 32，排筋方式...
