悬挑脚手架施工方案交底脚手架

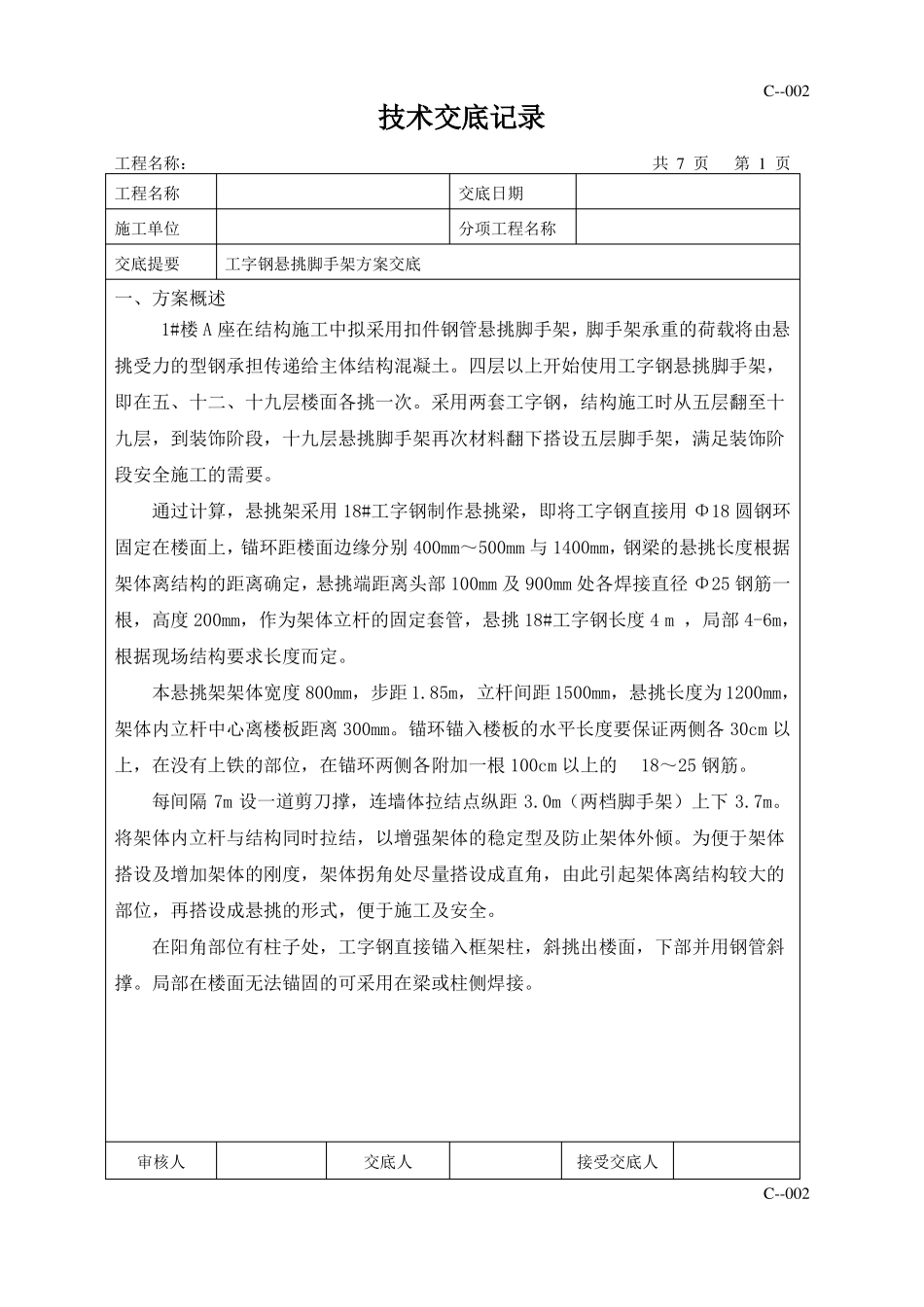

C--002技术交底记录工程名称：共 7 页第 1 页工程名称施工单位交底提要工字钢悬挑脚手架方案交底交底日期分项工程名称一、方案概述 1#楼 A 座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。通过计算，悬挑架采用 18#工字钢制作悬挑梁，即将工字钢直接用 Φ18 圆钢环固定在楼面上，锚环距楼面边缘分别 400mm～500mm 与 1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部 100mm 及 900mm 处各焊接直径 Φ25 钢筋一根，高度 200mm，作为架体立杆的固定套管，悬挑 18#工字钢长度 4 m ，局部 4-6m，根据现场结构要求长度而定。本悬挑架架体宽度 800mm，步距 1.85m，立杆间距 1500mm，悬挑长度为 1200mm，架体内立杆中心离楼板距离 300mm。锚环锚入楼板的水平长度要保证两侧各 30cm 以上，在没有上铁的部位，在锚环两侧各附加一根 100cm 以上的18～25 钢筋。每间隔 7m 设一道剪刀撑，连墙体拉结点纵距 3.0m（两档脚手架）上下 3.7m。将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。局部在楼面无法锚固的可采用在梁或柱侧焊接。审核人交底人接受交底人C--002技术交底记录工程名称：共 7 页第 2 页工程名称施工单位交底提要工字钢悬挑脚手架方案交底交底日期分项工程名称二、施工准备材料准备：18#工字钢，Φ48*3.5 普通钢管，扣件，Φ18 锚环，密目网，50 厚架板等经检查合格人员准备：安全员，技术人员及具有上岗证的架子工。环境要求：本工字钢悬挑架架在楼面上，搭设前必须等楼面混凝土达到一定的强度，风力不大于 6 级。三、搭设工艺预埋Φ18 圆钢环——悬挑钢梁安装——架体搭设——连墙杆——铺脚手板——张挂安全网1、悬挑梁安装在五层、十二层、十九层楼面钢筋绑扎时，在四周边梁内预埋 Ф18mm 圆钢环二只（前边一道用现场螺纹钢废料制作），圆钢环纵向间距 1000cm-1200cm，第...
