悬挑钢平台制作安装施工方案

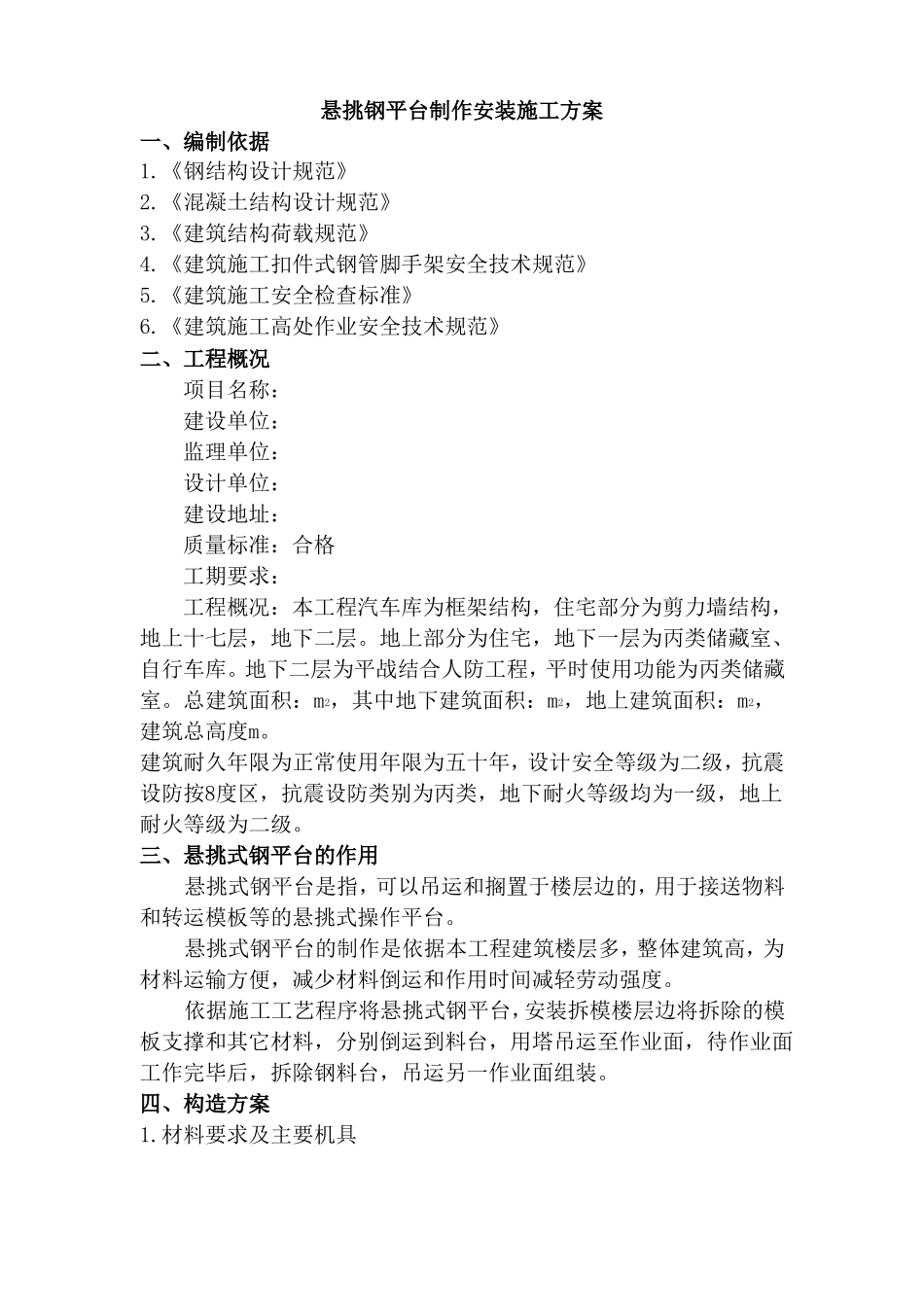

悬挑钢平台制作安装施工方案一、编制依据1.《钢结构设计规范》2.《混凝土结构设计规范》3.《建筑结构荷载规范》4.《建筑施工扣件式钢管脚手架安全技术规范》5.《建筑施工安全检查标准》6.《建筑施工高处作业安全技术规范》二、工程概况项目名称：建设单位：监理单位：设计单位：建设地址：质量标准：合格工期要求：工程概况：本工程汽车库为框架结构，住宅部分为剪力墙结构，地上十七层，地下二层。地上部分为住宅，地下一层为丙类储藏室、自行车库。地下二层为平战结合人防工程，平时使用功能为丙类储藏室。总建筑面积：m2，其中地下建筑面积：m2，地上建筑面积：m2，建筑总高度m。建筑耐久年限为正常使用年限为五十年，设计安全等级为二级，抗震设防按8度区，抗震设防类别为丙类，地下耐火等级均为一级，地上耐火等级为二级。三、悬挑式钢平台的作用悬挑式钢平台是指，可以吊运和搁置于楼层边的，用于接送物料和转运模板等的悬挑式操作平台。悬挑式钢平台的制作是依据本工程建筑楼层多，整体建筑高，为材料运输方便，减少材料倒运和作用时间减轻劳动强度。依据施工工艺程序将悬挑式钢平台，安装拆模楼层边将拆除的模板支撑和其它材料，分别倒运到料台，用塔吊运至作业面，待作业面工作完毕后，拆除钢料台，吊运另一作业面组装。四、构造方案1.材料要求及主要机具所有的槽钢、钢丝绳、钢管、焊条、胶合板质量及其型号必须符合材料的要求。钢丝绳、槽钢、钢丝绳、焊条有合格证。安全带等均符合有关规定要求。主要机具：塔吊、电焊机，经检验满足使用。2.设计构造钢平台搭设在楼层的外侧，位置在保证安全的前提下，尽量方便楼层内的材料运输，卸料平台设计为悬挑式钢平台，规格为 3.8m×1.8m×1.2m（长×宽×高）平台水平钢梁(主梁)悬挑长度 3.80m，悬挑水平钢梁间距(平台宽度)1.8m。次梁采用[14 号槽钢，主梁采用[16槽钢，次梁间距 1.20m。其上三面设置防护围栏 1200mm 高。3.制作安装严格按照设计图纸加工制作,卸料平台加工制作完毕经验收合格后方可吊装，吊装时，先挂好四角的吊钩，吊钩的四牵引绳应等长，保证卸料平台在起吊过程中平稳。吊装至预定位置后，先将平台保险杠及支撑固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用，卸料平台的限重牌应挂在该平台附近的明显位置，本工程卸料平台限重为0.5t。防护栏采用钢管，分别在高 600 ㎜、1200 ㎜处设立两道，并与四周...
