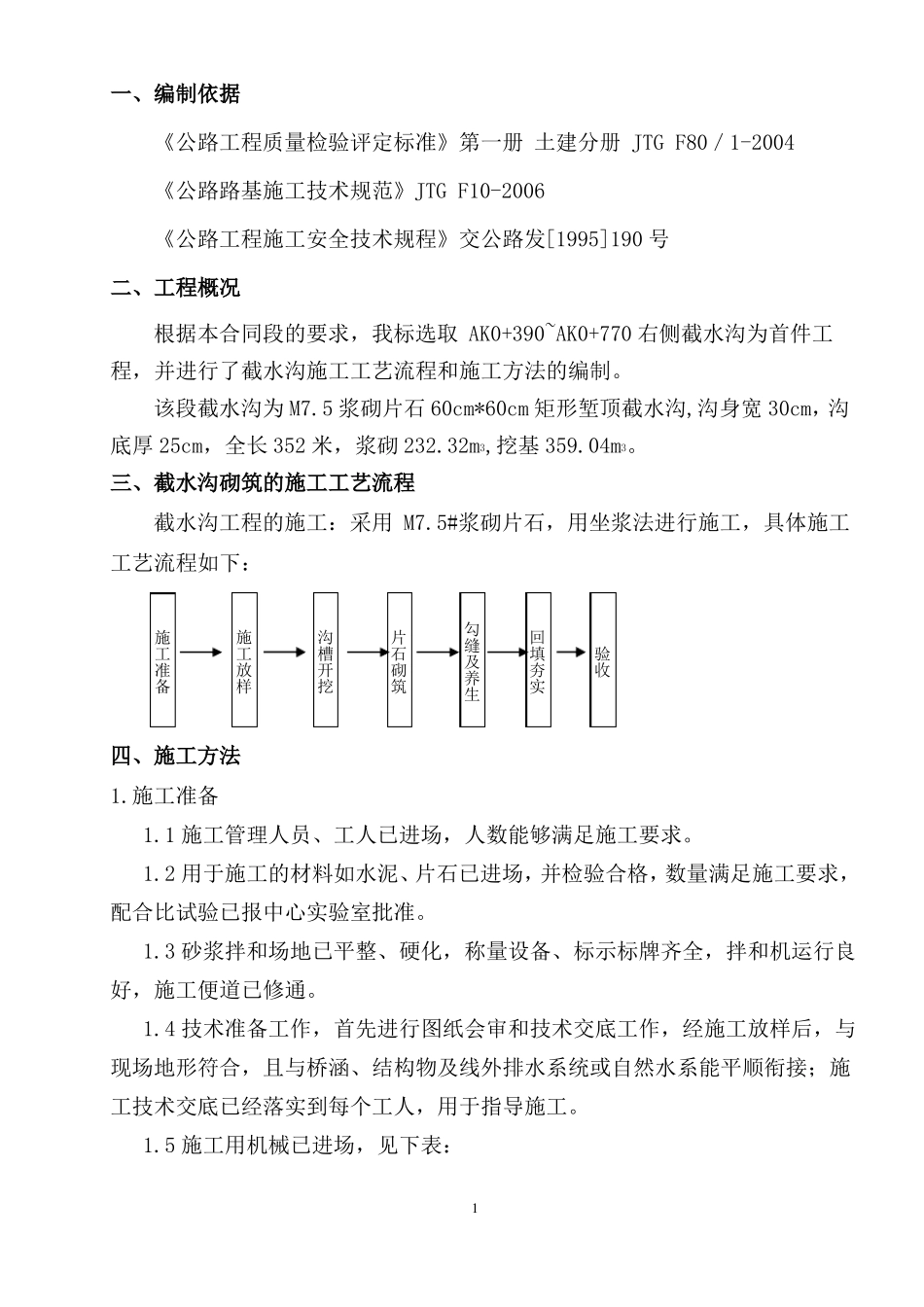

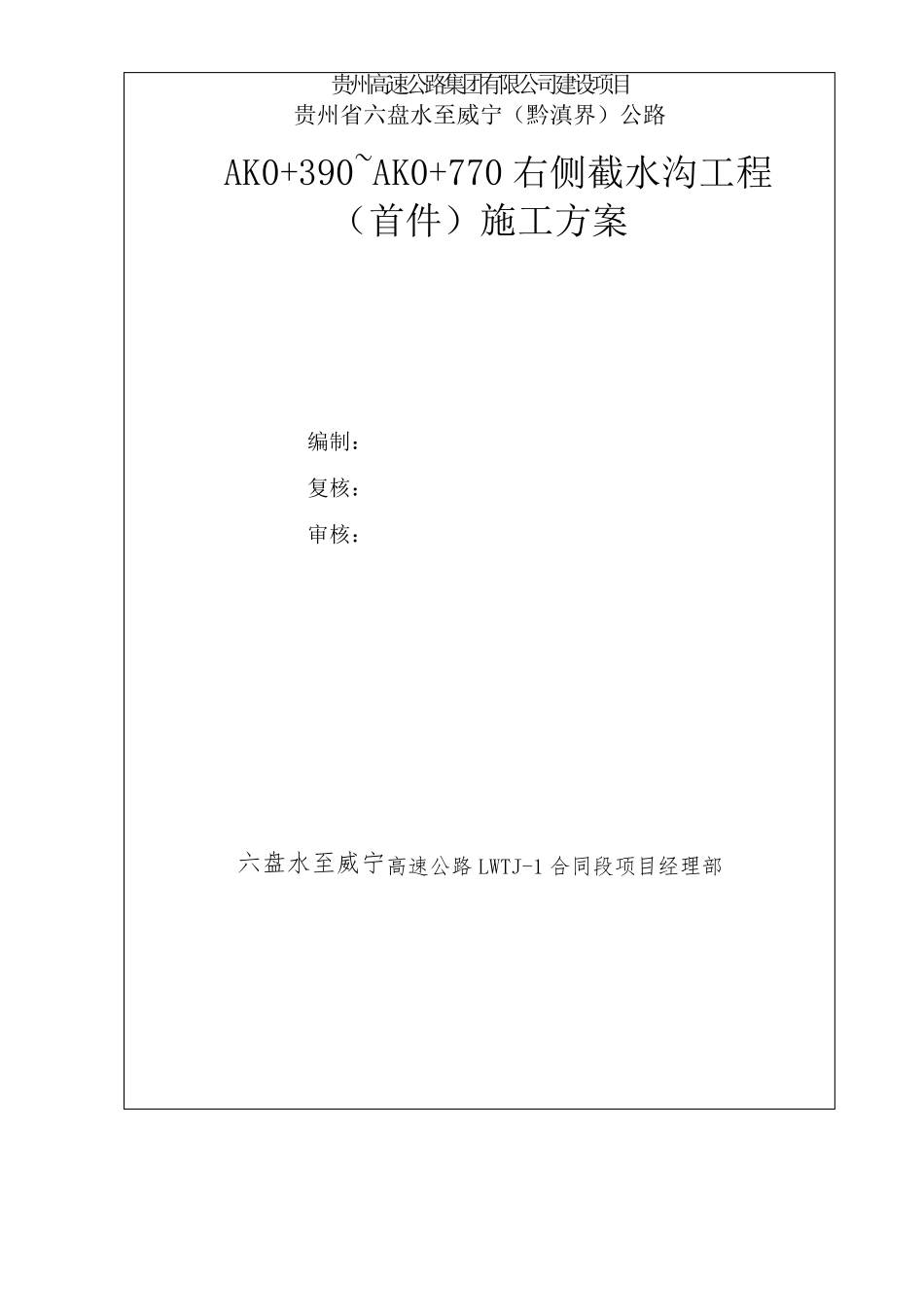

贵州高速公路集团有限公司建设项目贵州省六盘水至威宁（黔滇界）公路AK0+390~AK0+770 右侧截水沟工程（首件）施工方案编制：复核：审核：六盘水至威宁高速公路 LWTJ-1 合同段项目经理部目录一、编制依据...................................................... 1三、截水沟砌筑的施工工艺流程...................................... 1四、施工方法...................................................... 1五、边沟砌筑质量控制.............................................. 4六、职业健康安全保证措施.......................................... 6七、文明施工及环保控制措施........................................ 6一、编制依据《公路工程质量检验评定标准》第一册 土建分册 JTG F80／1-2004《公路路基施工技术规范》JTG F10-2006《公路工程施工安全技术规程》交公路发[1995]190 号二、工程概况根据本合同段的要求，我标选取 AK0+390~AK0+770 右侧截水沟为首件工程，并进行了截水沟施工工艺流程和施工方法的编制。该段截水沟为 M7.5 浆砌片石 60cm*60cm 矩形堑顶截水沟,沟身宽 30cm，沟底厚 25cm，全长 352 米，浆砌 232.32m3,挖基 359.04m3。三、截水沟砌筑的施工工艺流程截水沟工程的施工：采用 M7.5#浆砌片石，用坐浆法进行施工，具体施工工艺流程如下：四、施工方法1.施工准备 1.1 施工管理人员、工人已进场，人数能够满足施工要求。 1.2 用于施工的材料如水泥、片石已进场，并检验合格，数量满足施工要求，配合比试验已报中心实验室批准。 1.3 砂浆拌和场地已平整、硬化，称量设备、标示标牌齐全，拌和机运行良好，施工便道已修通。 1.4 技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、结构物及线外排水系统或自然水系能平顺衔接；施工技术交底已经落实到每个工人，用于指导施工。 1.5 施工用机械已进场，见下表：1施工准备施工放样沟槽开挖片石砌筑勾缝及养生回填夯实验收序号1机械名称砂浆搅拌机水车挖掘机发电机型号JS350解放小松 36025KW数量2111备注2341.6 砂浆配合比已设计，并报中心实验室审报，可以用于施工。1.7 劳动力进场情况序号123456789职务技术员质检员试验员测量员领工员机械司机电工技术工人杂工人数211214115202.施工放样根据现场实际情况截水沟需要分段施工，分段放样，放样一般以两个结构物之间的长度为一个单元，以确保...
